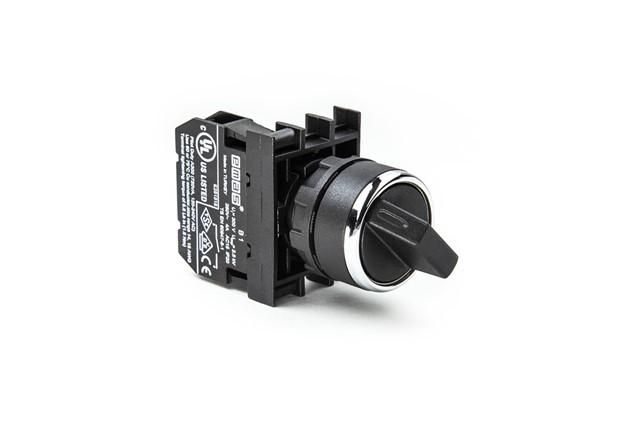

Переключатель с углом поворота 45град. EMAS B100T20

Переключатель селекторный с углом поворота 45 градусов от бренда EMAS, артикул b100t20 - устройство для переключения между двумя состояниями с фиксацией, предназначенное для управления цепями в автоматизированных системах. Несмотря на указание угла 45° в названии, фактический угол поворота устройства - 90°, что важно учитывать при проектировании панели.

Назначение и область применения

Переключатель селекторный с углом поворота 45 градусов (на самом деле 90°) используется для ручного переключения между двумя позициями: «0» и «1». Подходит для управления питанием, выбора режимов работы, активации/деактивации цепей. Часто применяется в пультах управления станков, конвейеров, систем вентиляции, освещения и других промышленных объектах, где требуется надёжное механическое переключение без автоматизации.

Технические характеристики

• Число положений: 2 (0–1)
• Фиксация: есть (позиция удерживается до следующего действия)
• Угол поворота: 90° (не 45°, как указано в названии - важное отличие)
• Контакт: один нормально замкнутый (1НО)
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и высоким температурам
• Подключение: клеммы для проводов сечением до 2,5 мм2 (по типичной практике для аналогов; точные значения не указаны, но подключение удобное и защищённое)
• Возможность подключения блока подсветки: да (дополнительно через внешний модуль)

Совместимость и монтаж

Переключатель селекторный с углом поворота 45 градусов (b100t20) монтируется в стандартные отверстия диаметром 16 мм - совместим с большинством панельных креплений. Крепление выполняется с помощью зажимного кольца, не требует сверления. Благодаря принципу сборки «Lego», можно легко комбинировать его с другими элементами серии EMAS. Для установки подсветки потребуется отдельный блок-контакт, который подключается параллельно основному контакту. Устройство допускает установку в любом положении - вертикальном, горизонтальном, перевёрнутом - без потери работоспособности.

Безопасность и стандарты

Изготовлен из самозагасающего поликарбоната, соответствует требованиям UL94 V-2 по огнестойкости. Отсутствие указания IP-класса и сертификатов (IEC, EN) в исходных данных позволяет предположить, что устройство предназначено для внутреннего использования в закрытых щитах. Не рекомендуется применение во влажных, пыльных или взрывоопасных средах без дополнительной защиты.

Преимущества

• Простой и быстрый монтаж благодаря стандартному креплению и компактным размерам
• Высокая долговечность пластикового корпуса из поликарбоната
• Гибкость: возможность добавить подсветку для визуального контроля состояния
• Стандартные таблички позволяют легко пометить положения (например, “ВКЛ” / “ВЫКЛ”)
• Не требует специальных инструментов для подключения - клеммы доступны для ручного затягивания

Ограничения применения

• Работает только в двух положениях - не подходит для многопозиционных схем
• Угол поворота 90°, а не 45° - несовместим с местами, рассчитанными на меньший радиус поворота
• Отсутствует защита от пыли и воды (нет IP-рейтинга) - нельзя использовать вне щита
• Нет информации о максимальном напряжении и токе - необходимо проверять в документации производителя перед использованием в силовых цепях
• Подсветка не встроена - требует отдельного заказа и подключения

Примеры использования

• Выбор режима работы насоса: “Автоматический” / “Ручной”
• Активация резервного питания в распределительном щите
• Переключение между источниками сигнала в системе контроля
• Ручной запуск/остановка вентилятора в технологическом помещении

Практические советы

• Проверьте диаметр отверстия в панели - он должен быть 16 мм для правильной посадки b100t20
• Если нужна подсветка, закажите совместимый блок-контакт от EMAS заранее - они не всегда идут в комплекте
• Не используйте переключатель селекторный с углом поворота 45 градусов там, где требуется частое переключение - он не предназначен для высокочастотных операций
• При монтаже в шкафу обеспечьте свободный ход рычага - не допускайте трения о соседние элементы
• Запомните: в названии указан 45°, но реальный угол - 90°. Это влияет на планировку панели и расположение рядом стоящих кнопок
