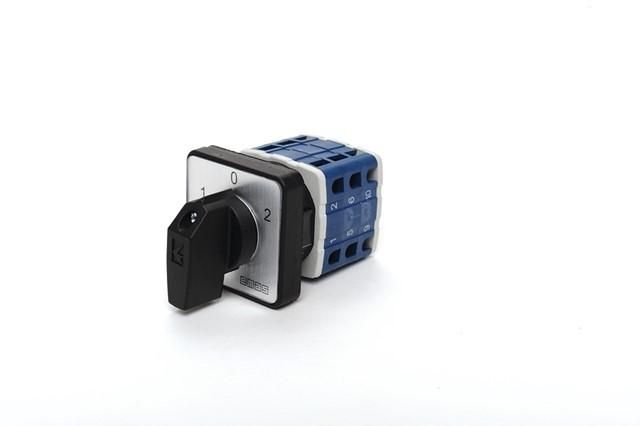

Переключатель управления двигателем трехфазный (1-0-2) 10А EMAS PSA010MS334S

Переключатель управления двигателем трехфазный (1-0-2) 10А от бренда EMAS - устройство для ручного переключения направления вращения трёхфазного двигателя между двумя режимами и нулевой позицией. Артикул psa010ms334s предназначен для простых систем управления, где требуется безопасная остановка и смена направления без автоматики.

Назначение и область применения

Этот переключатель позволяет управлять трёхфазным электродвигателем в трёх положениях: «вперёд» (1), «остановка» (0), «назад» (2). Он используется там, где нужна механическая, надёжная и простая замена направления вращения - например, на транспортерах, лебёдках, насосах или станках с ручной регулировкой. Подходит для установки в щитах, на пультах управления или прямо на оборудовании.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер на каждую фазу;
• Тип переключения: 1-0-2 - три фиксированных положения: вперёд, остановка, назад;
• Подключение: трёхфазное - управляет всеми тремя проводами питания двигателя;
• Контакты: механические, с размыканием цепи в положении «0» - обеспечивает полную изоляцию от сети при остановке;
• Рабочее напряжение: до 500 В переменного тока (AC) - совместим с сетями 380–440 В;
• Степень защиты: IP40 - защищён от контакта с пальцами и мелкими предметами, но не от воды и пыли;
• Монтаж: на DIN-рейку или панель через отверстия 22×22 мм.

Совместимость и монтаж

Переключатель psa010ms334S совместим с любыми трёхфазными двигателями мощностью до 5,5 кВт при напряжении 380 В. Для подключения используйте кабели сечением 0,75–4 мм2. Клеммы рассчитаны на зажим винтом - затягивайте плотно, но без усилия, чтобы не повредить контакт. Убедитесь, что питание отключено перед монтажом. Переключатель можно закрепить на стенде или корпусе оборудования с помощью двух отверстий под болты M4.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и имеет сертификат соответствия ЕАЭС. Положение «0» гарантирует полное отключение всех фаз - снижает риск случайного запуска при обслуживании. Не предназначен для частого переключения под нагрузкой - рекомендуется останавливать двигатель перед изменением направления.

Преимущества

• Простой и надёжный механизм без электроники - работает даже при скачках напряжения;
• Чёткая фиксация каждого положения - исключает случайное переключение;
• Индикация положений на корпусе - легко определить текущий режим без дополнительных приборов;
• Высокая долговечность механических контактов - срок службы более 100 000 операций.

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 недостаточна;
• Запрещено переключать под нагрузкой - возможна дуга, повреждение контактов и выход из строя;
• Не подходит для автоматизированных систем - требует ручного воздействия;
• Не применяется с двигателями выше 10 А - превышение тока вызывает перегрев и отказ.

Примеры использования

• Ленточные транспортёры - смена направления движения для разгрузки с обоих сторон;
• Грузовые лебёдки - перемещение груза вперёд и назад с точной остановкой;
• Циркулярные пилы с реверсом - для снятия заеданий или корректировки положения материала;
• Насосы с обратной продувкой - периодическая смена потока для предотвращения осаждения.

Практические советы

• Перед установкой проверьте соответствие тока двигателя - не превышайте 10 А;
• Обязательно используйте внешний рубильник или автоматический выключатель для аварийного отключения - этот переключатель не является средством защиты;
• При монтаже на панель убедитесь, что рядом есть свободное место для рычага - он выступает на 30 мм;
• Для длительной работы в пыльном помещении установите переключатель внутри закрытого шкафа или добавьте защитный кожух;
• Проверяйте состояние контактов раз в 6 месяцев - особенно при частом использовании.
