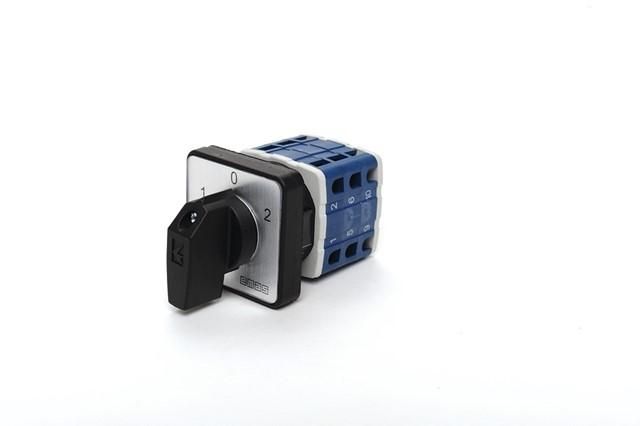

Переключатель управления электродвигателем (1-0-2) 20А, 3 фазы, рамка 48х48 мм, 400В AC, IP54 - PSA020MS334S EMAS

Переключатель управления двигателем трехфазный (1-0-2) 20А от бренда EMAS - устройство для ручного переключения направления вращения трёхфазного двигателя между двумя режимами и нулевой позицией. Артикул psa020ms334s предназначен для частых операций включения/выключения на промышленном оборудовании.

Назначение и область применения

Этот переключатель позволяет управлять направлением вращения трёхфазного электродвигателя: положение «1» - вращение вперёд, «0» - выключено, «2» - вращение назад. Подходит для оборудования, где требуется ручной контроль за направлением движения: конвейеры, насосы, лебёдки, шнековые питатели, станки с реверсивным ходом. Устройство рассчитано на частые переключения, но не предназначено для автоматического управления.

Технические характеристики

• Номинальный ток: 20 А
• Количество положений: три (1-0-2)
• Тип сети: трёхфазная переменного тока
• Максимальное напряжение: до 500 В AC
• Контакты: медные, с серебряными вставками для надёжной коммутации
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Рабочий температурный диапазон: от -25C до +60C

Совместимость и монтаж

Переключатель psa020ms334s монтируется на DIN-рейку 35 мм или крепится через отверстия в корпусе. Для подключения используются клеммы с зажимами под провода сечением до 4 мм2. Обязательно отключите питание перед установкой. Контакты переключателя должны соответствовать нагрузке двигателя - не превышайте 20 А. Нельзя использовать с однофазными сетями или для управления постоянным током.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для аппаратов управления. Механизм имеет механическую блокировку, предотвращающую одновременное замыкание контактов «1» и «2». Это исключает короткое замыкание при переключении. Сертифицирован для работы в условиях промышленной среды с умеренной запылённостью.

Преимущества

• Высокая износостойкость контактов благодаря серебряным вставкам - срок службы до 100 000 циклов
• Чёткая фиксация положений - переключатель не «проваливается» и не самопроизвольно перемещается
• Простая визуальная индикация: положение легко определить на глаз даже при плохом освещении
• Компактный размер - занимает мало места в распределительном щите

Ограничения применения

• Не подходит для частотного регулирования или плавного пуска - только дискретное включение/реверс
• Не защищён от влаги (IP40) - нельзя устанавливать во влажных помещениях или на улице
• Не рекомендован для систем с высокими импульсными нагрузками (например, сварочные установки)
• Требует ручного воздействия - не совместим с PLC или дистанционным управлением

Примеры использования

• Конвейерная лента, требующая реверса для устранения заклинивания
• Лебёдка с функцией подъёма и спуска груза
• Шнековый питатель, который необходимо периодически менять направление для прочистки
• Циркулярная пила с возможностью ручного изменения направления вращения диска

Практические советы

• Выбирайте переключатель psa020ms334s только если двигатель действительно нуждается в реверсе - для постоянного вращения достаточно обычного рубильника
• Проверьте посадочный размер и тип крепления перед покупкой - хотя он стандартизирован, некоторые щиты имеют нестандартную ширину рейки
• Используйте отдельный предохранитель на 25–32 А перед этим переключателем для защиты от перегрузок
• При длительной работе в пыльных условиях протирайте механизм раз в месяц - попадание пыли снижает долговечность контактов
• Не используйте для управления двигателями мощнее 5,5 кВт при напряжении 380 В - риск перегрева контактов
