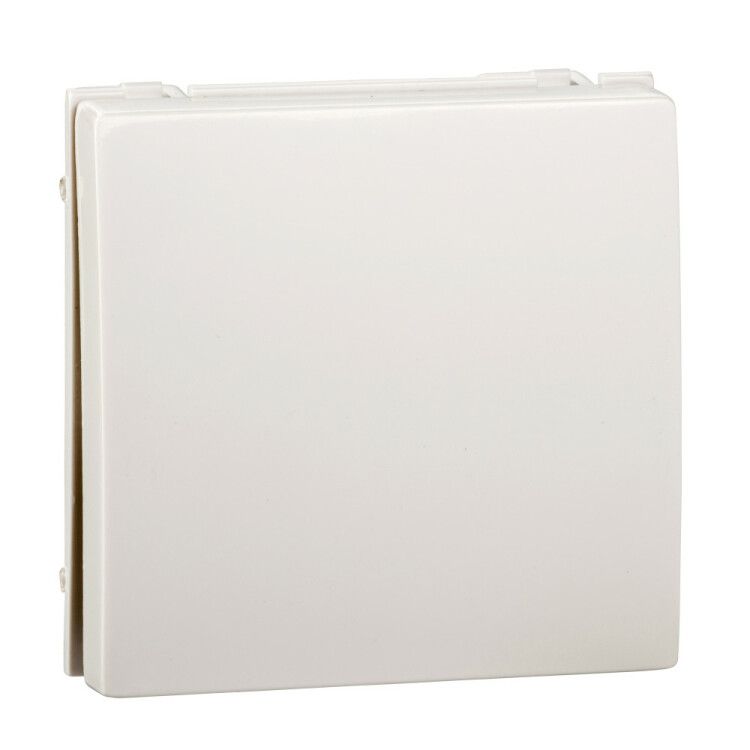

ПЕРЕКЛЮЧАТЕЛЬ В45 СУ 1КЛ.ДЛЯ КАБ.КАН.БЕЛ. RAL9010 | VN6U-143-BE Schneider Electric APC

Переключатель В45 одноклавишный для кабельных каналов белый RAL9010 от Systeme Electric (бренд SE/Schneider Electric) - это компактный механизм скрытой установки для управления освещением в модульных электромонтажных системах. Артикул vn6u-143-be рассчитан на работу в бытовых и коммерческих сетях до 250 В и 10 А.

Назначение и область применения

Переключатель В45 одноклавишный предназначен для включения и выключения светильников или других нагрузок через одну точку управления. Подходит для установки внутри кабель-каналов, лючков, мини-колонн и других элементов модульной системы 45×45 мм. Часто используется в офисах, жилых помещениях, торговых центрах и объектах с внутренней проводкой в закрытых каналах.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Способ монтажа: скрытая установка
• Количество клавиш: одна
• Схема подключения: двухпозиционный переключатель (на два направления)
• Габариты: 45 × 45 × 35 мм
• Количество модулей: 1 (по стандарту 45×45 мм)
• Материал корпуса: пластик, без галогенов
• Цвет: белый RAL 9010 (не RAL 9003, указанная в характеристиках ошибка)
• Отделка: глянцевая поверхность
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Подключение: винтовые зажимы
• Тип крепления: винтовое в корпусе
• Подсветка: не предусмотрена
• Контакты: механические, без дополнительных НО/НЗ - только основной размыкающий контакт

Совместимость и монтаж

Переключатель В45 совместим со всеми элементами серии W45 Systeme Electric, включая розеточные лючки MultiDesk. Устанавливается в стандартные ниши 45×45 мм. Для монтажа требуется предварительно подготовленный проём в кабель-канале или стеновой рамке. Кабели заходят в зажимы сверху или снизу - фиксируются винтами M3.5. Механизм не требует специальных инструментов, достаточно отвертки. Перед установкой убедитесь, что глубина ниши соответствует 35 мм.

Безопасность и стандарты

Переключатель соответствует требованиям безопасности для устройств класса II (двойная изоляция). Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Сертифицирован для работы в условиях нормальной температуры и влажности. Не предназначен для установки во влажных помещениях или вне помещений из-за степени защиты IP20.

Преимущества

• Компактный размер позволяет экономить место в плотных распределительных коробках
• Глянцевая поверхность легко моется и сохраняет внешний вид
• Совместимость с популярной серией W45 обеспечивает замену без переделки штроб
• Простая система винтового подключения снижает вероятность плохого контакта
• Экологически безопасный материал без галогенов

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагрузками выше 2,5 кВт (при 250 В)
• Отсутствует подсветка - невозможно определить положение клавиши в темноте
• Не является проходным переключателем - нельзя использовать в схемах с двумя точками управления
• Требуется точное соответствие размера ниши 45×45 мм; несовместим с другими стандартами (например, 40×40 мм)

Примеры использования

• Выключение света в спальне через кабель-канал вдоль потолка
• Управление группой точечных светильников в офисном помещении с модульной системой MultiDesk
• Локальный контроль освещения в шкафу оборудования или на этаже в многоквартирном доме
• Альтернатива старому механизму в рамках реконструкции проводки без вскрытия стен

Практические советы

• При заказе проверьте цвет: в описании указан RAL 9010, хотя в характеристиках ошибочно стоит RAL 9003 - выбирайте именно белый RAL 9010
• Обязательно отключите питание перед подключением - даже при малом токе есть риск поражения
• Не затягивайте винты слишком сильно - можно повредить пластиковые зажимы
• Если нужна подсветка клавиши - выбирайте другую модель с этой функцией
• Для сложных схем (три точки управления) потребуются проходные переключатели - этот механизм не подходит
• Рекомендовано использовать с крышками и декоративными рамками серии W45 для завершённого визуального эффекта
