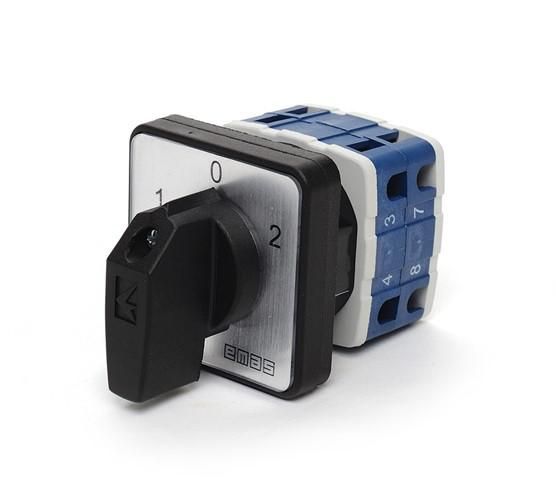

Переключатель реверсивный EMAS 40А двухфазный 1-0-2 EMAS PSA040KD234S

Переключатель реверсивный двухфазный (1-0-2) 40А от бренда EMAS с артикулом psa040kd234s предназначен для переключения направления вращения электродвигателей в двухфазной сети. Он обеспечивает надёжную коммутацию при нагрузках до 40 А и устойчив к частому использованию в промышленной среде.

Назначение и область применения

Этот переключатель используется для изменения направления вращения двигателей в системах, где требуется реверс - например, на конвейерах, насосах, лебёдках, станках с ЧПУ. Переключение происходит через положение «выключено» (0), что исключает случайный запуск. Подходит для установки в распределительных щитах, на пультах управления и в местах с высокой вибрацией.

Технические характеристики

• Номинальный ток: 20–100 А (рабочий режим - до 40 А)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 3 кА
• Механическая стойкость: не менее 100 000 циклов включения/выключения
• Электрическая стойкость: не менее 50 000 циклов под нагрузкой
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 мОм
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты

Совместимость и монтаж

Переключатель реверсивный двухфазный (1-0-2) 40А совместим с проводами сечением до 16 мм2. Клеммы рассчитаны на винтовое зажимание. Установка выполняется на DIN-рейку или плоскую поверхность с помощью фланца. Для правильной работы важно соблюдать полярность подключения фаз L1 и L2. Обязательно отключите питание перед монтажом. Габариты устройства позволяют размещать его в шкафах с минимальным зазором 50 мм вокруг корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Выдерживает испытания на диэлектрическую прочность и тепловую стойкость. Соответствует международным нормам IEC 60947-3 для переключающих устройств. Применение вне указанных условий (например, при температуре выше +40 C или во взрывоопасной среде) недопустимо.

Преимущества

• Высокая механическая долговечность - подходит для интенсивного использования
• Защита IP54 позволяет использовать в помещениях с повышенной влажностью и пылью
• Чёткое трёхпозиционное переключение (1-0-2) снижает риск ошибок при управлении
• Низкое сопротивление контактов минимизирует потери энергии и нагрев
• Надёжная изоляция предотвращает пробои даже при кратковременных перегрузках

Ограничения применения

• Не предназначен для работы в условиях температуры ниже –5 C или выше +40 C
• Не подходит для постоянной работы при токе свыше 40 А - возможен перегрев
• Не имеет функции автоматического отключения при аварии - требует внешней защиты (автомат, термореле)
• Не рекомендован для использования в агрессивных химических средах или вблизи открытых огней
• Не является взрывозащищённым устройством - нельзя устанавливать в зонах категории Ex

Примеры использования

• Реверс конвейерной ленты в пищевой промышленности
• Управление насосом для обратной промывки фильтров
• Переключение направления движения лифтовой платформы
• Обратный ход в станках с ручным управлением
• Подъёмно-опускные механизмы с ручным контролем

Практические советы

• Выбирайте этот переключатель только если вам нужен именно механический реверс - для автоматизации лучше использовать контакторы с блокировкой
• Проверьте соответствие сечения кабеля и номинала автомата - при токе 40 А используйте автомат на 50 А с характеристикой C
• При монтаже затягивайте клеммы равномерно, чтобы избежать деформации контактных пластин
• Регулярно осматривайте контакты на наличие окисления - особенно в условиях влажности
• Не применяйте смазку внутри механизма - он герметичен и не требует обслуживания
• Убедитесь, что схема подключения исключает одновременное замыкание фаз при переключении - проверьте схему до первого включения
