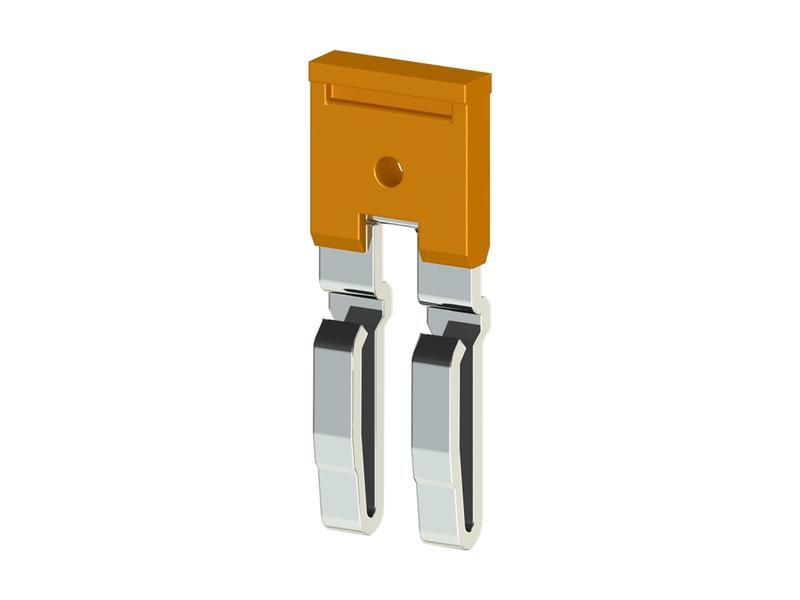

Перемычка клеммная AVK4RD, YBK4, ASK3, MVK4 2п UK 4/2 Klemsan 476232

Перемычка для клеммных колодок AVK4RD/YBK4/ASK3/MVK4 2 полюса UK 4/2 Klemsan обеспечивает электрическое соединение между двумя соседними контактами на клеммной колодке, упрощая сборку цепей без дополнительных проводов. Артикул 476232 - надёжный компонент от бренда Klemsan, предназначенный для промышленного монтажа.

Назначение и область применения

Перемычка используется для создания последовательного соединения между двумя полюсами на клеммных колодках серий AVK4RD, YBK4, ASK3 и MVK4. Применяется там, где требуется передача сигнала или питания между смежными точками без прокладки внешних проводов - например, в распределительных щитах, системах автоматизации, пультах управления и на оборудовании с плотным расположением клемм.

Технические характеристики

• Количество полюсов: 2
• Тип совмещаемых клемм: UK 4/2 (стандартная форма контактов для колодок Klemsan)
• Материал контактов: медный сплав с никелевым покрытием
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 12 А
• Цвет: прозрачный (возможно, с маркировкой)

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками, имеющими стандартную форму контактов UK 4/2. Устанавливается путём вставления в два соседних гнезда клеммы - зажимы должны плотно фиксироваться без усилия. Для проверки соединения можно слегка потянуть за перемычку после установки: она не должна выскальзывать. Не используйте силу - это повредит контакты колодки.

Преимущества

• Устраняет необходимость в дополнительных проводах, снижает риск перепутать соединения
• Изготовлена из качественного металлического сплава - устойчива к нагреву и окислению
• Прозрачная конструкция позволяет визуально контролировать состояние контактов
• Стандартизованный форм-фактор гарантирует точное соответствие клеммам Klemsan

Ограничения применения

• Не подходит для клемм других типов (например, UK 5/2, UK 6/2 или неметаллических колодок)
• Не предназначен для работы при токе выше 12 А - превышение вызывает перегрев
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации
• Не является изолирующим элементом - не заменяет защитные крышки или изоляционные планки

Примеры использования

• Объединение двух входов датчика в одном модуле управления
• Замыкание фазы на нескольких клеммах в распределительном щите
• Создание параллельного подключения реле в цепях управления станком
• Подключение одинаковых нагрузок (например, ламп индикации) к одному источнику питания

Практические советы

• Перед установкой убедитесь, что питание отключено - даже малый ток может повредить чувствительную электронику
• Проверьте, чтобы все контакты в колодке были полностью освобождены от проводов - иначе перемычка не войдёт
• Для частого обслуживания выбирайте перемычки с лёгким извлечением - они не деформируют гнёзда при многократном использовании
• Храните в сухом месте - влага может вызвать окисление контактов, особенно в условиях повышенной влажности
• Артикул 476232 - запасной вариант для ремонта; лучше иметь несколько штук под рукой при проектировании системы
