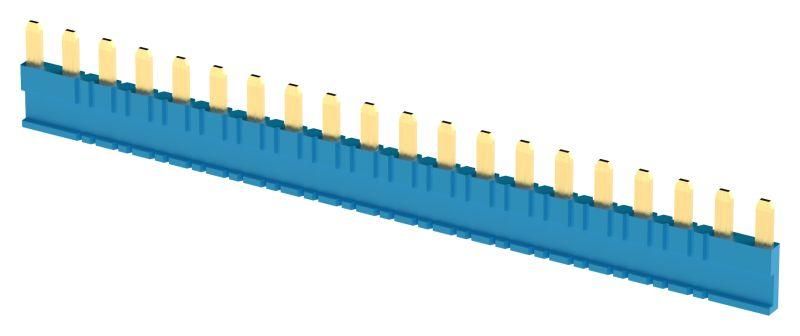

Перемычка для розетки ORS-S двадцатиполюсная синяя | ORS-S-J-20-BL ONI IEK

Перемычка для розетки ORS-S двадцатиполюсная синяя (артикул ors-s-j-20-bl) от бренда ONI (IEK) служит для надёжного группового соединения нескольких ультратонких реле ORK в одном ряду, обеспечивая передачу тока до 16 А без необходимости прокладывать отдельные провода между контактами.

Назначение и область применения

Эта перемычка используется для создания последовательной цепи питания или управления между 20 соседними реле типа ORK. Применяется там, где требуется одновременно коммутировать несколько нагрузок - например, в распределительных щитах на заводах, в системах автоматизации станков, в промышленном освещении или на объектах инженерной инфраструктуры. Подходит для монтажа в щитах, где важно минимизировать количество проводов и ускорить сборку.

Технические характеристики

• Тип: Соединительный мост (перемычка)
• Количество полюсов: 20
• Номинальный ток: 16 А
• Изоляция: Да - корпус из изолирующего материала предотвращает случайные замыкания между соседними контактами
• Цвет: Синий - соответствует цветовой маркировке серии ORS-S
• Совместима с реле ORK - только с ультратонкими моделями этого семейства

Совместимость и монтаж

Перемычка for розетки ORS-S двадцатиполюсная синяя (ors-s-j-20-bl) устанавливается исключительно на реле ORK с типом контактов, совпадающим с формой гнезд ORS-S. Монтаж выполняется вручную: просто вставьте перемычку в верхние контакты реле, начиная с первого и заканчивая двадцатым. Убедитесь, что все реле установлены в один ряд и плотно защёлкнуты в DIN-рейке. Перед установкой проверьте, чтобы контакты были чистыми и не деформированными - иначе возможен перегрев.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к изоляции и теплостойкости для промышленного оборудования. Номинальный ток 16 А соответствует нормам IEC 60947-5-1 для коммутационных устройств. Отсутствие открытых токоведущих частей снижает риск поражения током при работе в щите. Не предназначен для работы в условиях повышенной влажности без защиты IP-корпуса.

Преимущества

• Удобное подключение группы реле шлейфом - позволяет отказаться от множества внешних проводов, экономя время и место в щите
• Простота установки - не требует инструментов, фиксируется одним движением
• Высокая надёжность соединений благодаря металлическим контактам с золотым покрытием
• Изолированный корпус исключает короткое замыкание между соседними полюсами

Ограничения применения

• Подходит только для реле ORK - не работает с другими сериями, даже от ONI
• Не допускается использование в цепях с током выше 16 А - возможен перегрев и оплавление
• Не предназначена для монтажа вне щита или в условиях постоянного воздействия воды, масла, химических веществ
• Работает только при температуре окружающей среды от –25C до +60C

Примеры использования

• Автоматизация конвейера: 20 реле ORK управляют 20 двигателями - перемычка ors-s-j-20-bl соединяет их питание через один входной сигнал
• Система аварийного освещения: группа реле активируется одновременно - перемычка обеспечивает синхронное включение
• Щит управления насосной станцией: 20 клапанов контролируются через одно реле управления - перемычка ORS-S двадцатиполюсная синяя упрощает wiring

Практические советы

• Перед установкой проверьте, что все реле ORK имеют одинаковый тип контактов - смешивание модификаций может вызвать плохой контакт
• Если нужна перемычка на меньшее число полюсов - используйте более короткие варианты (например, 8- или 12-полюсные); не обрезайте эту перемычку самостоятельно
• При обслуживании одного из реле - выньте перемычку before отключения питания, чтобы не нарушить работу остальных
• Запасной экземпляр ors-s-j-20-bl стоит иметь на складе - он часто выходит из строя при частом демонтаже реле
