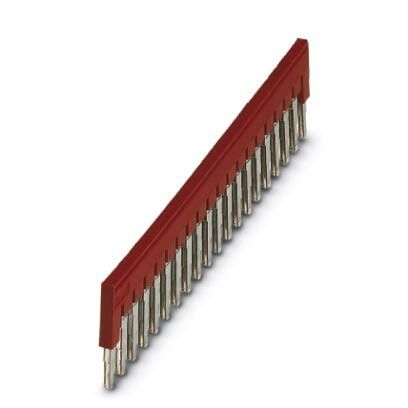

Перемычка FBS 20-6 | 3030365 Phoenix Contact

Перемычка FBS 20-6 от Phoenix Contact предназначена для соединения контактов в клеммных блоках серии FBS 20. Простой, надёжный и компактный элемент, который ускоряет сборку распределительных щитов и снижает риск ошибок при монтаже.

Назначение и область применения

Перемычка FBS 20-6 используется для создания электрических соединений между соседними контактами в клеммниках серии FBS 20. Она позволяет передавать ток между выводами без необходимости прокладывать внешние провода. Подходит для применений в автоматизации, промышленной электронике, системах управления и распределительных щитах, где важна компактность и надёжность соединений.

Технические характеристики

• Тип: перемычка для клеммных блоков FBS 20
• Количество контактов: 2
• Рабочий ток: до 12 А (при температуре +40 °C)
• Напряжение: до 400 В переменного тока
• Материал корпуса: полиамид PA6.6, самозагасающий
• Материал контактов: медный сплав с никелевым покрытием
• Цвет: серый (стандартный цвет для серии FBS)

Совместимость и монтаж

Перемычка FBS 20-6 совместима исключительно с клеммными блоками серии FBS 20 от Phoenix Contact. Устанавливается путём вставки в два смежных гнезда клеммы — фиксируется механически без инструментов. Для правильного монтажа важно, чтобы клемма была полностью закрыта и зажата. Перед установкой проверьте, что контакты находятся на одинаковой высоте и не деформированы. Нельзя использовать с другими сериями клемм, даже если они выглядят похожими.

Безопасность и стандарты

Перемычка FBS 20-6 соответствует требованиям IEC 60947-7-1 и VDE 0620. Материалы имеют UL-сертификацию и соответствуют нормам RoHS. Обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур, но не предназначен для эксплуатации во взрывоопасных средах.

Преимущества

• Устраняет необходимость в изолированных проводах между соседними клеммами — экономит место и время монтажа
• Фиксация без инструментов — можно установить руками даже в плотном щите
• Высокая долговечность контактов благодаря никелированию и прочному материалу корпуса
• Стандартизированная форма обеспечивает точное соответствие гнездам клемм FBS 20

Ограничения применения

• Не применяется для соединений более чем двух контактов — для трёх и более нужна другая перемычка (например, FBS 20-8)
• Не подходит для цепей с импульсным током выше 12 А или частотой свыше 50/60 Гц без предварительной проверки
• Запрещено использование в средах с агрессивными химическими веществами, маслами или растворителями
• Не рассчитана на многократное извлечение и вставку — после нескольких операций возможна потеря фиксации

Примеры использования

• Соединение входов датчиков в одном ряду клеммника
• Объединение фаз в распределительной коробке
• Создание параллельных цепей питания для реле или контакторов
• Использование в пультах управления станков, конвейеров и системах HVAC

Практические советы

• Выбирайте перемычку FBS 20-6 только для клемм FBS 20 — другие серии (FBS 10, FBS 35) не подходят
• Проверяйте посадочный диаметр: он точно соответствует 2,5 мм — не используйте с клеммами других размеров
• При замене старых перемычек всегда отключайте питание — даже малые напряжения могут вызвать КЗ при неправильной установке
• Храните запасные перемычки FBS 20-6 в оригинальной упаковке — так сохранится гибкость материала и целостность контактов
• Артикул 3030365 — это официальный номер Phoenix Contact; заказывайте именно его, чтобы избежать аналогов с неверной посадкой
