Перемычка гребенчатая для CTS-F 4мм2 4PIN | YCT14-00-K03-004-EC-4P IEK

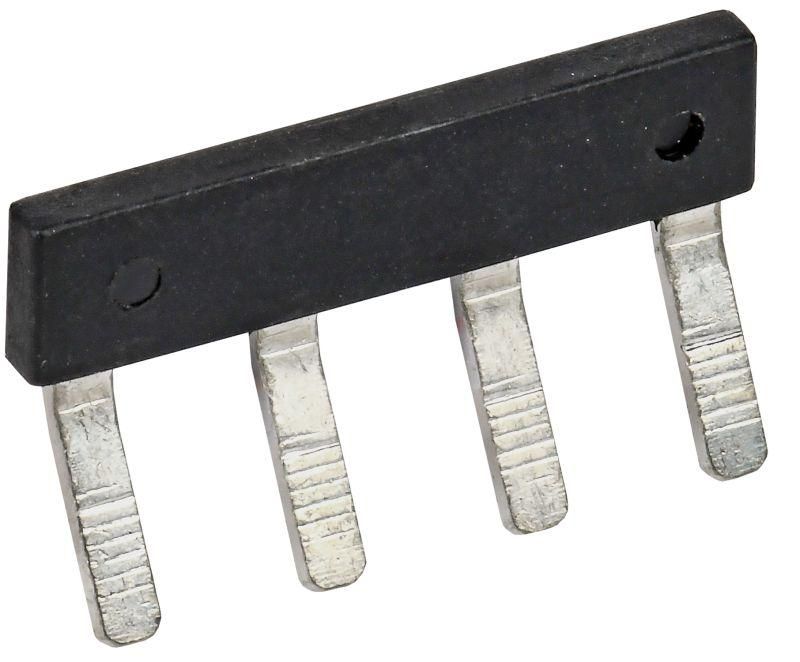

Перемычка гребенчатая для CTS-F 4 мм2 4PIN от IEK позволяет быстро соединить несколько клеммных колодок в одной сборке, снижая время монтажа и уменьшая количество проводов. Артикул yct14-00-k03-004-ec-4p рассчитана на работу в цепях до 800 В и током до 6 А.

Назначение и область применения

Перемычка предназначена для создания электрических связей между соседними или выбранными клеммами в клеммных колодках серии CTS-F. Применяется там, где требуется равномерное распределение потенциала - например, при подключении нескольких устройств к одному фазному или нулевому проводу. Подходит для щитов автоматики, управления двигателями, систем освещения и промышленного оборудования.

Технические характеристики

• Номинальный ток: 6 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - безопасна для работы в сетях переменного и постоянного тока до этой величины;
• Сечение кабеля: 4 мм2 - совместима с проводниками такого же сечения, используемыми в клеммах CTS-F;
• Количество контактов: 4 PIN - обеспечивает соединение четырёх последовательных клемм;
• Количество перемычек в комплекте: 2 шт. - две одинаковые перемычки в одном блоке;
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов;
• Исполнение: кабельная перемычка - не имеет внешних проводов, полностью внутриколодочная.

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками серии CTS-F от IEK. Устанавливается путём плотного введения контактных штырей в соответствующие гнёзда клемм. Монтаж выполняется без инструментов - достаточно правильно выровнять перемычку и аккуратно надавить до характерного щелчка. Перед установкой проверьте, что все клеммы свободны и не имеют повреждений. Не применяйте силу - это может деформировать контакты.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Соответствует нормам для внутреннего монтажа в электроустановках до 1000 В. Напряжение 800 В обеспечивает запас прочности для большинства промышленных применений. Не предназначен для использования во взрывоопасных зонах или вне помещений без защиты.

Преимущества

• Ускоряет монтаж - заменяет до трёх отдельных проводов одним элементом;
• Минимизирует риск ошибок - исключает случайное неправильное подключение;
• Повышает надёжность - металлический контакт с высокой площадью соприкосновения снижает нагрев;
• Экономит место - не требует лишней изоляции или хомутов;
• Легко демонтировать - можно вынуть и заменить без отсоединения проводов.

Ограничения применения

• Не используется с другими сериями клемм (например, CTS, CTS-S, WAGO);
• Не рекомендована для цепей с импульсными токами выше 6 А или частыми перегрузками;
• Не предназначена для открытого монтажа - должна находиться внутри корпуса или щита;
• Не подходит для многожильных проводов с плохо обжатыми наконечниками - возможен плохой контакт;
• Работает только при температуре окружающей среды от –25C до +60C.

Примеры использования

• Объединение нулевых клемм в распределительном щите для группы светильников;
• Связка фазных входов на модульных реле или контакторах в панели управления;
• Подключение нескольких терморегуляторов к одному источнику питания;
• Формирование шины в автоматических системах контроля технологического процесса.

Практические советы

• Выбирайте перемычку с учётом числа нужных клемм - 4PIN означает, что она соединяет четыре точки подряд; если вам нужно три - лучше использовать другую модель;
• Проверяйте соответствие сечения: если клемма рассчитана на 4 мм2, не используйте провода меньше 2,5 мм2 - контакт будет слабый;
• При использовании двух перемычек в одной сборке следите за тем, чтобы они не перекрывали друг друга механически;
• После монтажа сделайте визуальный осмотр: каждый штырь должен быть полностью вставлен, без люфта;
• Артикул yct14-00-k03-004-ec-4p всегда заказывайте в паре - одна перемычка часто недостаточна для полноценной сборки.
