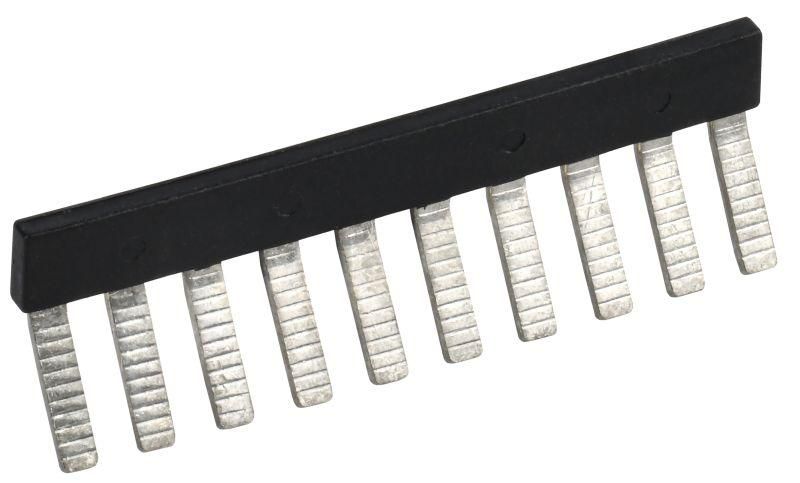

Перемычка гребенчатая для CTS изолированная 16мм2 10PIN | YCT10-00-K03-016-EC-10P IEK

Перемычка гребенчатая для CTS изолированная 16 мм2 10 контактов от IEK (ИЭК), артикул yct10-00-k03-016-ec-10p, предназначена для быстрого соединения нескольких клеммных колодок в одной группе, исключая необходимость прокладывать отдельные провода. Подходит для распределительных щитов и автоматических систем управления.

Назначение и область применения

Эта перемычка используется для создания электрических связей между соседними или выбранными контактами на клеммных колодках типа CTS. Применяется там, где требуется одновременно соединить несколько точек одного потенциала - например, фазы, ноль или землю. Особенно удобна при компактном монтаже в силовых щитах, пультах управления, станциях автоматизации и на линиях с высокой плотностью коммуникаций.

Технические характеристики

• Номинальный ток: 76 А - выдерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Сечение проводника: 16 мм2 - соответствует медным жилам такого же сечения;
• Количество контактов: 10 - позволяет соединить десять последовательных клемм;
• Способ монтажа: втычной - устанавливается простым нажатием на клеммы без инструментов;
• Исполнение: кабельная перемычка - имеет изоляцию, защищающую от случайного прикосновения и замыканий;
• Количество перемычек в наборе: 2 - в упаковке две одинаковые шины для запаса или параллельного использования.

Совместимость и монтаж

Перемычка совместима только с клеммными колодками серии CTS, имеющими шаг 10 мм и подходящую форму контактов. Установка выполняется путём вставления каждого зубца перемычки в клемму до характерного щелчка. Для надёжного соединения важно, чтобы клемма была полностью освобождена от провода перед установкой. Нельзя использовать с другими сериями клемм (например, WAGO, Phoenix Contact) - форма контактов отличается.

Безопасность и стандарты

Изолированный корпус обеспечивает защиту от случайного прикосновения к токоведущим частям. Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Материалы устойчивы к нагреву и не поддерживают горение. Соответствие нормам ГОСТ и IEC подтверждается испытаниями производителя IEK.

Преимущества

• Ускоряет монтаж - вместо 9 отдельных проводов достаточно одной перемычки;
• Снижает риск ошибок - все точки соединены гарантированно и равномерно;
• Защита от поражения током - изоляция покрывает все металлические части кроме контактных площадок;
• Высокая механическая прочность - удерживающая система предотвращает выпадение даже при вибрации;
• Легко проверяется визуально - видно, какие клеммы соединены.

Ограничения применения

• Не применяется в цепях постоянного тока выше 1000 В - максимальное напряжение указано для переменного тока;
• Запрещено использовать в условиях повышенной влажности без защиты IP65+ - сама перемычка не имеет герметичной оболочки;
• Не подходит для многожильных проводов сечением менее 16 мм2 - возможен плохой контакт и перегрев;
• Максимальная температура окружающей среды +40 C - при более высоких температурах снижается допустимый ток.

Примеры использования

• Подключение трёхфазной сети в щите питания насосной станции - одна перемычка соединяет L1 всех клемм;
• Объединение нулевых клемм в распределительном щите жилого дома;
• Создание общей шины заземления в пульте управления конвейера;
• Работа с модульными автоматическими выключателями, установленными рядом друг с другом.

Практические советы

• Перед установкой убедитесь, что клеммы CTS свободны и не повреждены - грязь или деформация мешают хорошему контакту;
• Если нужна перемычка на 8 контактов, а есть 10-контактная - можно отрезать лишнее, но только после отключения питания и с соблюдением изоляционных требований;
• При использовании двух перемычек в одном ряду (по 2 штуки в упаковке) - располагайте их через одну клемму, чтобы не перегрузить шину;
• Проверьте посадочный диаметр клемм CTS - он должен точно соответствовать форме зубцов перемычки (не используйте с клеммами других производителей);
• Храните в сухом месте - влага может вызвать окисление контактов, особенно при длительном хранении.
