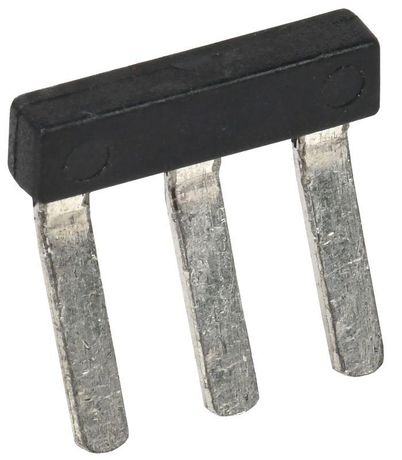

Перемычка гребенчатая для CTS-ML 2,5мм2 3PIN | YCT13-00-3-K03-002-EC-3P IEK

Перемычка гребенчатая для CTS-ML 2,5 мм2 3PIN от IEK позволяет быстро соединить несколько клеммных контактов в одной группе, исключая необходимость прокладывать отдельные провода. Эта модель предназначена для установки на клеммники серии CTS-ML и используется там, где требуется надёжное и компактное распределение фазного или нулевого потенциала.

Назначение и область применения

Перемычка гребенчатая для CTS-ML 2,5 мм2 3PIN служит для электрического соединения трёх соседних клемм на клеммной колодке. Она заменяет три отдельных провода, ускоряя монтаж и снижая риск ошибок при подключении. Применяется в щитах автоматики, распределительных устройствах, системах управления оборудованием - особенно там, где много однотипных цепей: насосы, вентиляторы, световые группы, контроллеры.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 500 В - рассчитана на работу в сетях до 500 В переменного тока;
• Сечение кабеля: 2,5 мм2 - совместима с проводами такого же сечения, подходящими под клеммы CTS-ML;
• Количество контактов: 3 шт. - соединяет три последовательные клеммы;
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов;
• Исполнение: кабельная перемычка - не имеет внешней изоляции, работает внутри клеммника.

Совместимость и монтаж

Перемычка гребенчатая для CTS-ML 2,5 мм2 3PIN совместима только с клеммниками серии CTS-ML от IEK. Устанавливается путём плотного вдавливания в три смежные клеммы. Каждый контакт захватывает жилу сечением до 2,5 мм2. Перед установкой убедитесь, что все клеммы освобождены от проводов - перемычка не допускает подключения проводов одновременно с ней. Для демонтажа используйте плоскую отвертку, чтобы аккуратно поддеть край перемычки.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для внутреннего использования в электроустановках. Произведена из самозатухающего термопластика, устойчивого к нагреву. Напряжение 500 В обеспечивает безопасную работу в бытовых и промышленных сетях до 400 В. Не предназначен для открытой эксплуатации вне корпуса щита.

Преимущества

• Ускоряет монтаж - вместо трёх проводов одна деталь;
• Снижает количество точек соединений - меньше вероятности плохого контакта;
• Компактна - экономит место внутри распределительного щита;
• Стандартная форма - легко найти в наличии и заменить;
• Надёжный контакт - металлическая часть зажимается в клемме с усилием, обеспечивающим долгий срок службы.

Ограничения применения

• Не применяется с другими сериями клеммников - только CTS-ML;
• Не подходит для многожильных проводов с опрессовкой больше 2,5 мм2 - возможен слабый контакт;
• Работает только внутри закрытых щитов - не защищена от внешней среды;
• Не рекомендуется использовать в цепях с импульсными нагрузками выше 24 А - возможен перегрев;
• Запрещено применять в качестве основного коммутирующего элемента - только для постоянного соединения потенциалов.

Примеры использования

• Подключение трёх однофазных двигателей к одному контактору;
• Объединение нулевых клемм в распределительном щите;
• Связка фазных выводов в автоматических выключателях с несколькими полюсами;
• Создание общей шины для сигнализации или датчиков в пульте управления.

Практические советы

• Выбирайте перемычку только после проверки шага клемм - у CTS-ML он 5,08 мм, и она должна точно входить;
• Не используйте силу при установке - если не встаёт, проверьте, не забиты ли клеммы;
• Для частого обслуживания лучше брать два экземпляра - один в запасе;
• Маркируйте участки с перемычками - так проще диагностировать цепи при ремонте;
• Артикул yct13-00-3-k03-002-ec-3p - сохраняйте его при заказе запчастей, чтобы не перепутать с 2- или 4-полюсными моделями.
