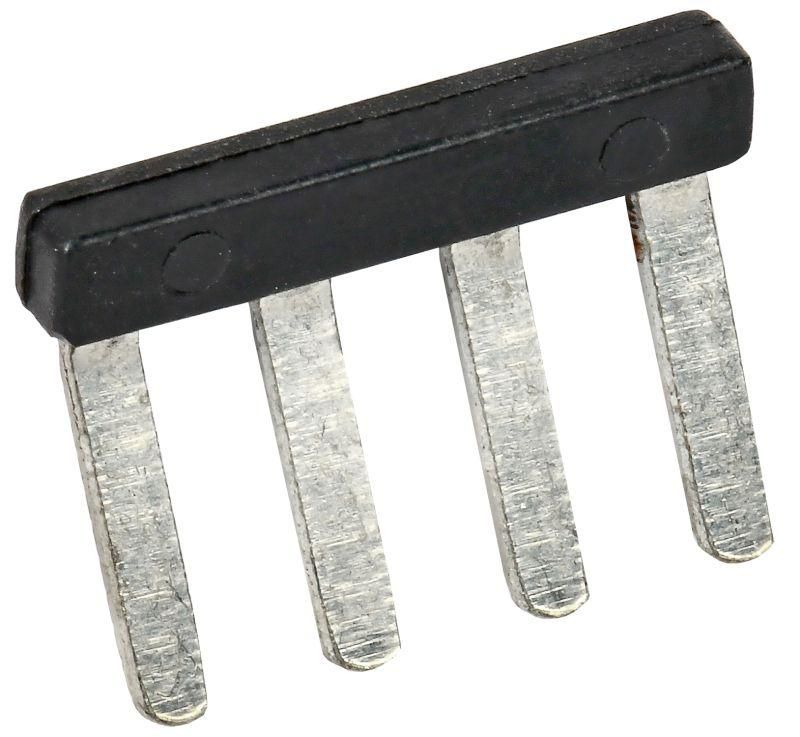

Перемычка гребенчатая для CTS-ML 2,5мм2 4PIN | YCT13-00-3-K03-002-EC-4P IEK

Перемычка гребенчатая для CTS-ML 2,5 мм2 4PIN от IEK позволяет быстро соединить несколько клеммных контактов в одной группе, снижая время монтажа и исключая лишние провода. Эта модель - часть линейки компактных решений для распределительных щитов и автоматических систем управления.

Назначение и область применения

Перемычка гребенчатая для CTS-ML 2,5 мм2 4PIN используется для создания электрических связей между соседними клеммами на клеммных колодках серии CTS-ML. Применяется там, где требуется одновременное соединение нескольких точек одного потенциала - например, при подключении фаз, нулей или заземления в распределительных щитах, пультах управления, станциях автоматизации.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузки до этого значения без перегрева;
• Номинальное напряжение: 500 В - рассчитана на работу в сетях до 500 В переменного тока;
• Способ монтажа: втычной - устанавливается простым нажатием на клеммы без инструментов;
• Исполнение: кабельная перемычка - не имеет внешних проводов, все соединения внутри корпуса;
• Количество перемычек: 2 - обеспечивает соединение четырёх контактных точек (4 PIN) через два параллельных пути;
• Сечение кабеля: 2,5 мм2 - совместима с проводами такого же сечения, используемыми в клеммах CTS-ML.

Совместимость и монтаж

Перемычка гребенчатая для CTS-ML 2,5 мм2 4PIN совместима только с клеммными колодками серии CTS-ML от IEK. Установка происходит путём плотного вдавливания в клеммы - каждый штырь перемычки точно соответствует расположению контактов. Монтаж не требует отверток или других инструментов. Перед установкой проверьте, что клеммы освобождены от изоляции и не повреждены. Неправильное положение может вызвать плохой контакт или деформацию.

Безопасность и стандарты

Перемычка выполнена из самозатухающего пластика и медных сплавов с высокой проводимостью. Соответствует требованиям безопасности для электроустановок низкого напряжения. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Ускоряет монтаж - заменяет до трёх отдельных проводов одним элементом;
• Минимизирует риск ошибок - исключает случайное перепутывание фаз или нулевых жил;
• Плотное соединение - надёжный контакт благодаря металлическому зажиму и точному соответствию формы клемм;
• Компактность - не занимает лишнего места в щите, сохраняя аккуратную сборку.

Ограничения применения

• Не предназначена для использования вне серии CTS-ML - несовместима с другими типами клемм (например, WAGO, Phoenix Contact);
• Работает только при температуре окружающей среды от –25C до +85C - не рекомендована для экстремальных условий;
• Не допускается использование в цепях постоянного тока выше 500 В - максимальное напряжение указано для переменного тока;
• Запрещено применять в условиях повышенной вибрации без дополнительной фиксации - возможна самоотсоединение при длительном воздействии.

Примеры использования

• Подключение фаз L1–L4 на автоматических выключателях в распределительном щите;
• Объединение нулевых шин в модульных устройствах защиты;
• Создание общей точки заземления для нескольких устройств управления;
• Сборка контрольных панелей на заводах, где важно минимизировать количество проводов.

Практические советы

• Выбирайте перемычку с учётом числа нужных контактов - эта модель (4PIN) подходит для 4 последовательных клемм; если нужно больше - используйте удлинители или комбинируйте несколько;
• Проверяйте соответствие сечения: 2,5 мм2 - оптимально для токов до 24 А. Для больших токов применяйте другие модели;
• После установки слегка потяните за каждую клемму - чтобы убедиться, что перемычка гребенчатая для CTS-ML 2,5 мм2 4PIN надёжно зафиксирована;
• Артикул yct13-00-3-k03-002-ec-4p - храните его при заказе запасных частей, так как аналоги от других производителей не подходят.
