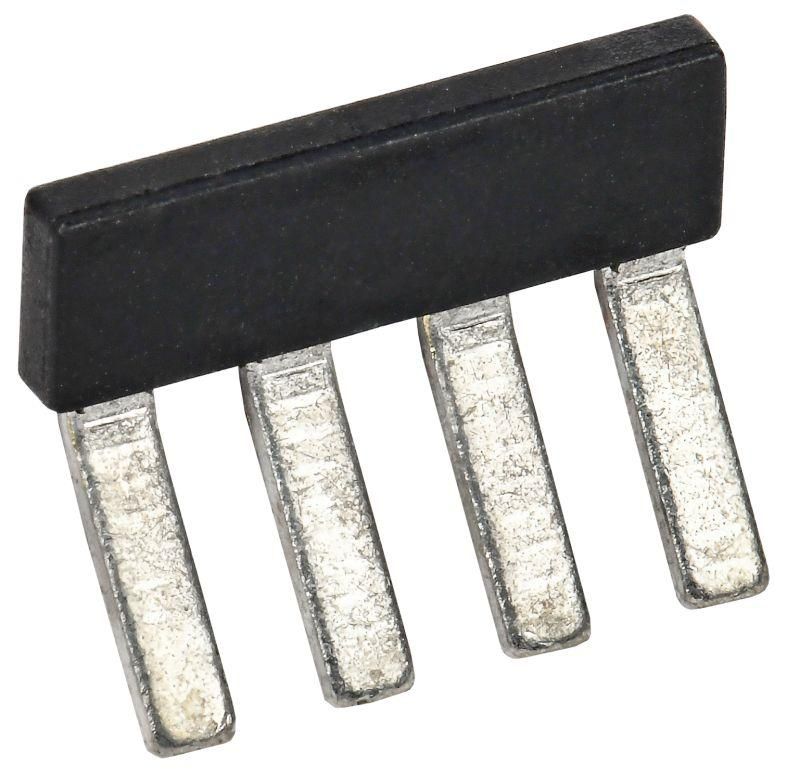

Перемычка гребенчатая для CTS-ML/MC-PEN/DT 4мм2 4PIN | YCT13-00-2-K03-004-EC-4P IEK

Перемычка гребенчатая 4 мм2 4PIN для CTS-ML/MC-PEN/DT от IEK предназначена для быстрого соединения нескольких клеммных колодок в одной цепи. Эта модель обеспечивает надёжный контакт при номинальном токе до 32 А и используется в распределительных щитах, автоматических системах управления и промышленных установках.

Назначение и область применения

Гребенчатая перемычка позволяет соединить несколько соседних клеммных зажимов одним элементом вместо отдельных проводов. Это ускоряет монтаж, снижает количество точек соединений и минимизирует риск ошибок при подключении. Подходит для использования с клеммниками серий CTS-ML, MC-PEN и DT. Применяется в силовых цепях: управление двигателями, системы освещения, конвейеры, станки, щиты автоматики.

Технические характеристики

• Сечение жил: 4 мм2 - соответствует нагрузкам до 32 А при нормальных условиях эксплуатации
• Номинальное напряжение: 800 В - безопасна для работы в сетях переменного и постоянного тока до этого значения
• Количество контактов: 4 PIN - соединяет четыре последовательные клеммы
• Количество перемычек в комплекте: 2 шт. - две одинаковые перемычки в одном изделии
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов
• Исполнение: кабельная перемычка - не требует внешней изоляции, рассчитана на внутреннюю установку в клеммную колодку

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками, имеющими стандартный шаг и форму контактов, соответствующих серии CTS-ML, MC-PEN и DT. Убедитесь, что расстояние между центрами клемм равно шагу перемычки - иначе она не войдёт или будет плохо фиксироваться. Монтаж выполняется вручную: плотно вставьте перемычку в нужные клеммы до характерного щелчка. Не используйте усилие больше необходимого - это может повредить пластиковую основу или металлические контакты.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности продукции IEK. Номинальные параметры (32 А, 800 В) обеспечивают запас прочности для типичных промышленных условий. Перемычка не имеет собственной защиты от перегрузок - её применение допустимо только в защищённых цепях с правильно подобранной аппаратурой (автоматами, предохранителями).

Преимущества

• Ускоряет сборку: заменяет до трёх отдельных проводов
• Меньше точек соединения - выше надёжность и меньше вероятность окисления контактов
• Легко проверяется визуально: целостность соединения видна сразу
• Не требует инструментов для установки
• Стандартное исполнение - совместимо с популярными моделями клеммников

Ограничения применения

• Не применяется вне клеммных колодок - не является самостоятельным проводом
• Не подходит для клемм с другим шагом или формой контактов (например, WAGO, Phoenix Contact других серий)
• Работает только в сухих, невзрывоопасных помещениях - не предназначена для улицы или влажных сред
• Не рекомендуется использовать при частых вибрациях без дополнительной фиксации клеммника
• Запрещено перегружать свыше 32 А - возможен перегрев и деформация

Примеры использования

• Соединение фаз L1–L2–L3–N в распределительной коробке с клеммником CTS-MC-PEN
• Объединение входных сигналов датчиков в контроллере с клеммником CTS-ML
• Подключение питания к нескольким реле в одном ряду
• Формирование общей шины нулевого провода в щите управления станком

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева
• Если перемычка не встаёт - не насильственно вдавливайте; возможно, вы выбрали не ту серию клеммника
• При необходимости замены - извлекайте перемычку равномерно, не перекашивая
• Для больших систем используйте обе перемычки из комплекта - одна для активных фаз, вторая для N или PE, если требуется
• Артикул yct13-00-2-k03-004-ec-4p - сохраняйте его при заказе запасных элементов
