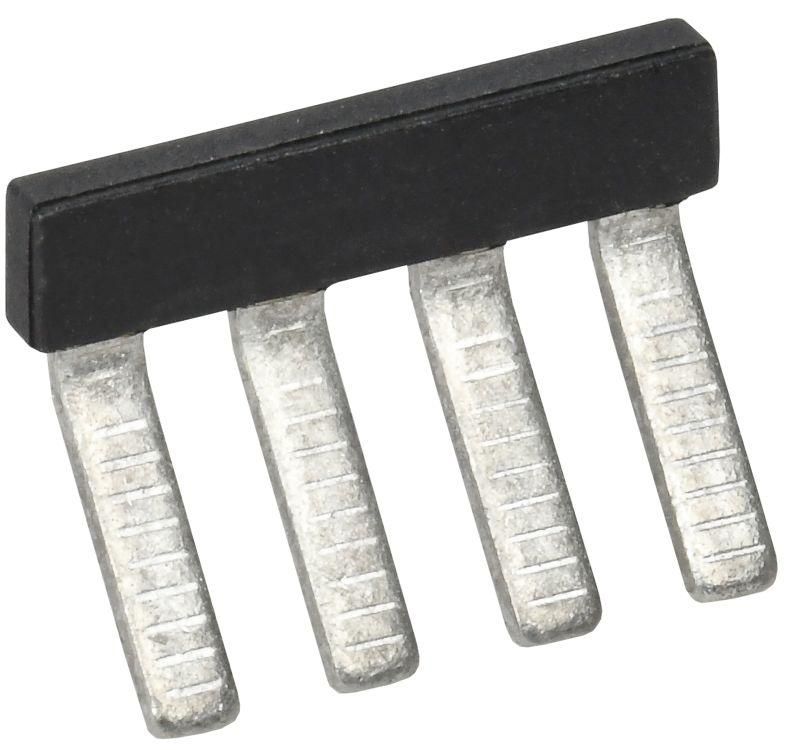

Перемычка гребенчатая для колодки клеммной CTS 4мм2 4PIN IEK - YCT10-00-K03-004-EC-4P

Перемычка гребенчатая для клеммной колодки CTS 4 мм2 4PIN от IEK позволяет быстро соединить несколько клемм в одной колодке, исключая необходимость прокладывать отдельные провода. Артикул yct10-00-k03-004-ec-4p рассчитана на работу в цепях до 1000 В и током до 32 А, подходит для компактного монтажа в распределительных щитах.

Назначение и область применения

Перемычка гребенчатая для клеммной колодки CTS 4 мм2 4PIN используется для создания электрических связей между соседними клеммами в однофазных и трёхфазных цепях. Применяется в клеммных колодках типа CTS, где требуется равномерное распределение потенциала - например, при подключении нескольких автоматических выключателей, УЗО или контакторов в одном ряду. Особенно эффективна при массовой установке в щитах управления, силовых шкафах и системах автоматизации.

Технические характеристики

• Номинальный ток: 32 А - обеспечивает надёжную передачу тока без перегрева при длительной нагрузке;
• Номинальное напряжение: 1000 В - допустимо использование в сетях переменного и постоянного тока до этого значения;
• Сечение кабеля: 4 мм2 - совместима с клеммами, рассчитанными на провода такого сечения;
• Тип перемычки: кабельная - представляет собой жёсткий металлический профиль с изоляцией, а не гибкий провод;
• Количество контактов: 4 PIN - соединяет четыре последовательные клеммы в одну цепь;
• Способ монтажа: втычной - устанавливается простым нажатием в соответствующие гнёзда клеммной колодки без инструментов.

Совместимость и монтаж

Перемычка гребенчатая для клеммной колодки CTS 4 мм2 4PIN совместима только с клеммными колодками серии CTS от IEK, имеющими шаг 5,08 мм и тип зажима для проводов 4 мм2. Монтаж выполняется вручную: перемычка вставляется вертикально до характерного щелчка. Не используйте её с другими сериями клемм (например, WAGO, Phoenix Contact), так как форма и шаг контактов отличаются. Для демонтажа аккуратно подденьте фиксаторы плоской отверткой - не применяйте силу, чтобы не повредить клемму.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.5.1. Изоляция изготовлена из самозатухающего термопластика, устойчивого к нагреву и механическим воздействиям. Напряжение 1000 В обеспечивает безопасную работу в промышленных условиях, включая системы с высокой импульсной нагрузкой.

Преимущества

• Ускоряет монтаж - заменяет до четырёх отдельных проводов одним элементом;
• Снижает риск ошибок - исключает путаницу при подключении одинаковых потенциалов;
• Улучшает внешний вид щита - минимизирует количество лишних проводов;
• Обеспечивает надёжный контакт - металлическая часть перемычки имеет большую площадь соприкосновения, чем обычный провод;
• Не требует затяжки винтов - монтаж занимает секунды.

Ограничения применения

• Подходит только для клеммных колодок CTS с шагом 5,08 мм и сечением 4 мм2 - не работает с другими моделями;
• Не предназначена для частых отсоединений - многократный монтаж/демонтаж снижает долговечность контактов;
• Не рекомендуется использовать в средах с повышенной вибрацией без дополнительной фиксации - возможен самопроизвольный выход из гнезд;
• Максимальный ток 32 А - нельзя применять в цепях выше этой мощности даже при условии кратковременной нагрузки.

Примеры использования

• Связка трех автоматов в однополюсном ряду - все L-полюса соединены через одну перемычку;
• Объединение входных фаз в распределительном щите 380 В - три фазы + N, подключенные к клеммам CTS;
• Подключение сигнальных цепей в пультах управления - равномерное распределение 24 В постоянного тока;
• Системы освещения с несколькими группами - единый ноль или управление по всем каналам.

Практические советы

• Перед установкой проверьте, что клемма CTS не повреждена - деформированные контакты не обеспечивают плотного соединения;
• Если вам нужна перемычка на 2 или 3 клеммы - выбирайте аналогичные модели с меньшим числом PIN; эта модель (4PIN) не режется и не удлиняется;
• При работе в щитах с высокой плотностью компонентов - убедитесь, что перемычка не задевает соседние устройства;
• Артикул yct10-00-k03-004-ec-4p всегда указывается в спецификациях проекта - сохраняйте его для заказа запасных элементов.
