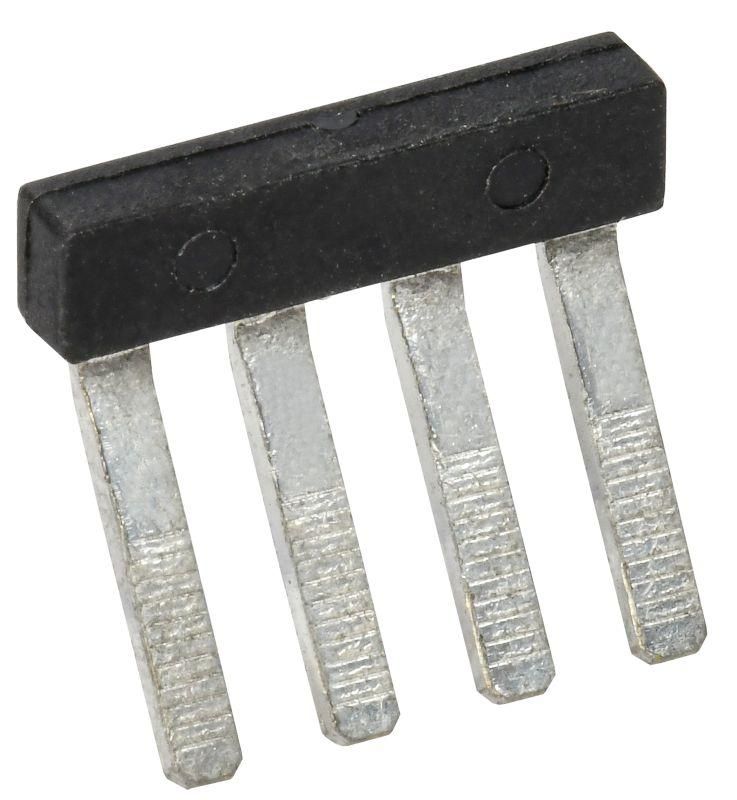

Перемычка гребенчатая для колодки клеммной CTS 2,5мм2 4PIN IEK - YCT10-00-K03-002-EC-4P

Перемычка гребенчатая для колодки клеммной CTS 2,5 мм2 4PIN от IEK позволяет быстро соединить несколько клемм в одной колодке, исключая необходимость прокладывать отдельные провода. Эта модель рассчитана на работу в цепях до 1000 В и током до 24 А, подходит для монтажа в распределительных щитах, автоматических системах управления и промышленном оборудовании.

Назначение и область применения

Перемычка гребенчатая для колодки клеммной CTS 2,5 мм2 4PIN используется для создания электрических связей между соседними клеммами в клеммных колодках типа CTS. Она заменяет отдельные перемычечные провода, ускоряя сборку и снижая риск ошибок при подключении. Применяется в силовых и управляющих цепях: в щитах автоматики, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Тип изделия: Перемычка гребенчатая (втычная)
• Сечение кабеля: 2,5 мм2 - совместима с клеммами, рассчитанными на этот размер жилы
• Номинальный ток: 24 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 1000 В - предназначена для работы в сетях переменного и постоянного тока до 1000 В
• Количество контактов: 4 PIN - соединяет четыре последовательные клеммы
• Количество перемычек в комплекте: 2 шт. - две одинаковые перемычки в упаковке
• Исполнение: Кабельная перемычка - жесткая конструкция, не требует изоляции при установке
• Способ монтажа: Втычной - просто вставляется в клеммы без инструментов

Совместимость и монтаж

Перемычка гребенчатая для колодки клеммной CTS 2,5 мм2 4PIN совместима только с клеммными колодками серии CTS от IEK, имеющими шаг 5,08 мм и соответствующую форму контактных площадок. Установка выполняется вручную: перемычка плотно вводится в клеммы до характерного щелчка. Не используйте её с другими сериями клемм (например, WAGO, Phoenix Contact) - форма контактов отличается, что может повредить колодку или вызвать плохой контакт.

Безопасность и стандарты

Перемычка выполнена из медного сплава с оцинкованным покрытием, обеспечивая хорошую проводимость и устойчивость к окислению. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 для коммутирующих устройств. Напряжение 1000 В и ток 24 А обеспечивают безопасную работу в условиях промышленного оборудования. Не применяйте в средах с высокой влажностью без защиты корпуса - сама перемычка не имеет IP-защиты.

Преимущества

• Ускоряет монтаж: вместо 3–4 проводов - одна перемычка
• Минимизирует ошибки: фиксирует правильную последовательность подключения
• Высокая надёжность контакта: металлический контакт с зажимным механизмом клеммы
• Не требует инструментов: втыкается руками, удобна при частых изменениях схемы
• Два экземпляра в упаковке: хватает на типичные задачи, экономит расходы

Ограничения применения

• Подходит только для клеммных колодок CTS с шагом 5,08 мм - несовместима с другими форматами
• Не предназначена для мобильных или вибрационных систем - возможен выход из зацепления
• Работает только в пределах 24 А / 1000 В - превышение может привести к оплавлению
• Не защищена от внешних воздействий - должна использоваться внутри закрытых щитов
• Не рекомендуется для многожильных проводов с тонкими жилами - требуется точное соблюдение сечения 2,5 мм2

Примеры использования

• Объединение фаз L1-L2-L3 в трёхфазной сети через одну колодку CTS
• Замыкание входных и выходных клемм в реле времени или терморегуляторе
• Создание общей шины нуля N в распределительном щите
• Подключение нескольких датчиков к одному входу контроллера

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов перегрева
• Не используйте усилие - если перемычка не встаёт, скорее всего, она не подходит к вашей колодке
• При необходимости отсоединения - аккуратно вытягивайте за основание, не дергайте за провода
• Артикул yct10-00-k03-002-ec-4p - сохраняйте его при заказе запасных элементов
• Для больших систем с более чем 4 клеммами - используйте несколько таких перемычек последовательно
