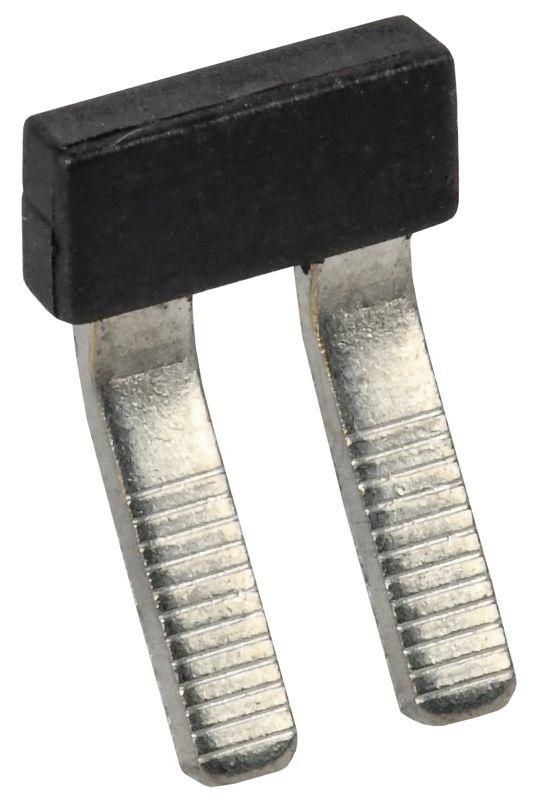

Перемычка гребенчатая для колодки клеммной CTS 4мм2 2PIN IEK - YCT10-00-K03-004-EC-2P

Перемычка гребенчатая для клеммной колодки CTS 4 мм2 2PIN от IEK позволяет быстро соединить два соседних контакта на клеммной колодке, исключая необходимость прокладывать отдельные провода. Артикул yct10-00-k03-004-ec-2p предназначен для надёжного и компактного распределения потенциала в силовых цепях до 32 А.

Назначение и область применения

Перемычка используется для электрического соединения двух смежных клемм на колодках типа CTS сечением 4 мм2. Она заменяет отдельные провода между контактами, ускоряя монтаж и снижая риск ошибок при подключении. Применяется в щитах автоматики, распределительных устройствах, пультах управления и других системах, где требуется групповое соединение фаз или нулевых проводников.

Технические характеристики

• Количество полюсов: 2 - соединяет две клеммы подряд
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 1000 В - рассчитана на работу в высоковольтных сетях до 1 кВ
• Способ монтажа: втычной - вставляется прямо в клеммы без инструментов
• Сечение кабеля: 4 мм2 - совместима с клеммными колодками, рассчитанными на этот размер жилы
• Исполнение: кабельная перемычка - цельнометаллическая, без изоляционной оболочки, предназначена для установки внутри клеммных блоков

Совместимость и монтаж

Перемычка совместима только с клеммными колодками серии CTS, имеющими шаг 5,08 мм и зажимы для проводов 4 мм2. Монтаж выполняется вручную: перемычка просто вставляется в два соседних клеммных разъёма до характерного щелчка. Убедитесь, что клеммы свободны и не повреждены - перегнутые или окисленные контакты могут вызвать плохой контакт. Не используйте с другими сериями колодок (например, WAGO, Phoenix Contact), так как форма и шаг контактов отличаются.

Безопасность и стандарты

Перемычка соответствует требованиям безопасности для электроустановок до 1000 В. Произведена из медного сплава с омеднённой поверхностью для устойчивости к окислению. Напряжение 1000 В обеспечивает безопасную работу в условиях возможных скачков. Для защиты от случайного прикосновения рекомендуется использовать перемычку только внутри закрытых клеммных блоков.

Преимущества

• Ускоряет сборку - вместо трёх-четырёх проводов один элемент соединяет два контакта
• Минимизирует точки соединений - снижает вероятность отказа за счёт отсутствия пайки или винтовых зажимов
• Не требует инструментов - вставка осуществляется руками
• Стандартная форма - гарантирует точное соответствие клеммам CTS

Ограничения применения

• Подходит только для двухполюсного соединения - нельзя использовать для трёх и более клемм
• Не предназначена для внешней прокладки - не имеет изоляции, опасна при открытой установке
• Работает только с клеммами CTS 4 мм2 - не совместима с колодками другого сечения или шага
• Не рекомендуется для частого демонтажа - многократные вставки/вынимания могут деформировать контактные площадки

Примеры использования

• Объединение фаз L1–L2 в распределительном щите для питания группы двигателей
• Связка нулевых клемм N в автоматических выключателях
• Создание шины потенциала в контроллерах и модулях ввода-вывода
• Замена перемычек в старых щитах при модернизации с использованием новых клемм CTS

Практические советы

• Перед установкой проверьте, чтобы все клеммы были плотно затянуты - слабый контакт увеличивает нагрев
• Измеряйте температуру перемычки после первого включения - если она сильно нагревается, проверьте качество контактов
• При необходимости соединить больше двух клемм - используйте несколько перемычек или специальную гребёнку с нужным числом полюсов
• Храните в сухом месте - даже без изоляции металл может окислиться при повышенной влажности
• Артикул yct10-00-k03-004-ec-2p - запомните его для заказа запасных элементов; другие номера могут не подходить
