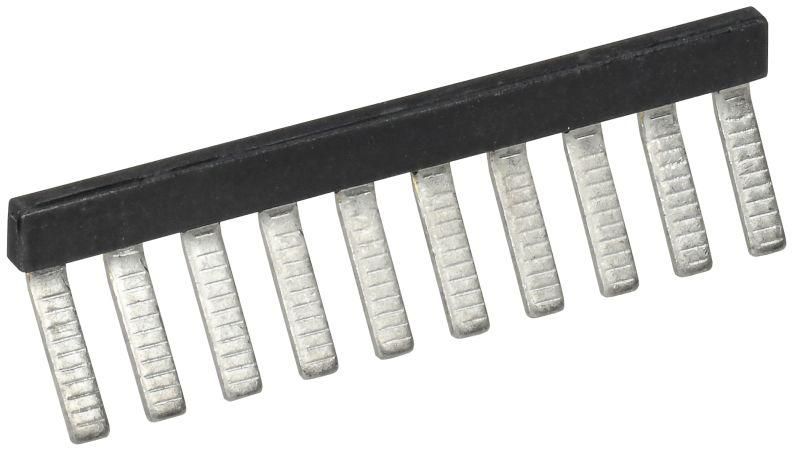

Перемычка гребенчатая для колодки клеммной CTS 4мм2 10PIN IEK - YCT10-00-K03-004-EC-10P

Перемычка гребенчатая для колодки клеммной CTS 4 мм2 10PIN от IEK позволяет быстро соединить несколько клемм в одной колодке, исключая необходимость прокладывать отдельные провода. Эта модель рассчитана на работу с проводниками сечением до 4 мм2 и подходит для компактного монтажа в распределительных щитах.

Назначение и область применения

Перемычка гребенчатая для колодки клеммной CTS 4 мм2 10PIN используется для создания электрических связей между соседними клеммами в клеммных колодках типа CTS. Применяется там, где требуется равномерное распределение фазы, нуля или заземления на несколько точек - например, при подключении автоматических выключателей, УЗО, контакторов или датчиков в одном ряду. Особенно эффективна в щитах с высокой плотностью установки, где экономия времени и места критична.

Технические характеристики

• Тип изделия: Перемычка гребенчатая, втычного монтажа
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Сечение провода: 4 мм2 (соответствует стандартным клеммам CTS)
• Количество контактов: 10 PIN (10 позиций)
• Количество перемычек в комплекте: 2 шт. (для параллельного подключения двух цепей)
• Исполнение: Кабельная перемычка - предназначена для внутреннего монтажа внутри клеммной колодки

Совместимость и монтаж

Перемычка гребенчатая для колодки клеммной CTS 4 мм2 10PIN совместима только с клеммными колодками серии CTS от IEK, имеющими шаг 5,08 мм и тип контактов, соответствующих 4 мм2. Монтаж выполняется путём вдавливания перемычки в клеммы - никаких инструментов не требуется. Убедитесь, что все клеммы в ряду свободны и не заняты другими проводами. Нельзя использовать с колодками других серий (например, WAGO, Phoenix Contact) - форма и глубина посадочных мест отличаются.

Безопасность и стандарты

Перемычка выполнена из медного сплава с оцинкованным покрытием, обеспечивает надёжную контактную группировку. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1 для коммутационных устройств низковольтного оборудования. Работает в температурном диапазоне от -25C до +70C. Не предназначен для эксплуатации во взрывоопасных средах или при постоянном воздействии воды.

Преимущества

• Ускоряет монтаж: заменяет до 9 отдельных перемычек одним элементом
• Снижает риск ошибок: исключает перепутывание фаз при подключении нескольких клемм
• Экономит место: компактная конструкция не создаёт лишних выпуклостей в щите
• Высокая надёжность контакта: металлическая основа и пружинящие захваты обеспечивают устойчивый контакт даже при вибрациях

Ограничения применения

• Не применяется для переменного тока выше 1000 В - превышение напряжения недопустимо
• Максимальный ток 32 А - нельзя использовать для нагрузок свыше этого значения
• Подходит только для клемм CTS с сечением 4 мм2; несовместима с 2,5 мм2 или 6 мм2
• Не рекомендуется для частых демонтажей - многократное вставление/выталкивание снижает срок службы контактов

Примеры использования

• Распределение фазы L1 на 10 автоматических выключателей в одном ряду
• Объединение нулевых клемм в щите управления станком
• Создание общей точки заземления для группы датчиков
• Подключение нескольких УЗО к одному входному нулю

Практические советы

• Перед установкой проверьте, чтобы все клеммы были освобождены от проводов - перемычка должна входить свободно
• Используйте обе перемычки из комплекта, если вам нужны две отдельные цепи (например, L1 и L2)
• Не используйте плоскогубцы для вдавливания - давление должно быть равномерным, руками
• При необходимости отсоединения - аккуратно подденьте край перемычки отверткой с плоским жалом, не деформируйте корпус
• Для больших систем лучше заранее составить схему подключения - так проще выбрать нужное количество и расположение перемычек
