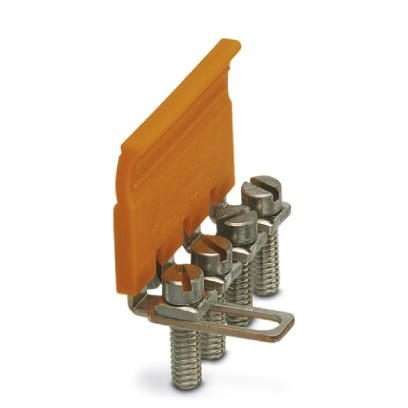

Коммутационные перемычки SB 4-URTK/SP | 0360025 Phoenix Contact

Перемычка коммутационная SB 4-URTK/SP от Phoenix Contact предназначена для быстрого соединения контактов в клеммных блоках с шагом 8,2 мм. Артикул 360025 обеспечивает надёжную передачу тока между соседними зажимами без необходимости прокладки проводов.

Назначение и область применения

Перемычка коммутационная SB 4-URTK/SP используется для создания электрических связей между соседними контактными точками в клеммниках серии SB 4. Применяется в распределительных щитах, автоматизированных системах управления и промышленном оборудовании, где требуется упростить wiring и снизить количество проводов.

Технические характеристики

• Шаг контактов: 8,2 мм — соответствует стандартному шагу клеммных блоков SB 4
• Цвет: серебристый — визуально отличает перемычку от других элементов, упрощает поиск при обслуживании
• Материал: медный сплав с никелевым покрытием — обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Рабочий ток: до 12 А (при температуре +40 °C) — рассчитана на нагрузки типичных контроллеров и исполнительных устройств
• Рабочее напряжение: до 320 В переменного тока — подходит для цепей управления и слаботочных систем

Совместимость и монтаж

Перемычка SB 4-URTK/SP совместима исключительно с клеммниками серии SB 4 от Phoenix Contact. Устанавливается путём вставки в два соседних гнезда клеммы — фиксируется механически без инструментов. Для демонтажа достаточно аккуратно вытащить её плоскогубцами или пальцами. Не используйте силу — это может повредить контакты клеммы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для компонентов коммутационной аппаратуры. Материалы не поддерживают горение и имеют класс самозатухания UL94 V-0. Напряжение изоляции — 500 В, что гарантирует безопасность при работе в условиях повышенной влажности.

Преимущества

• Ускоряет сборку — заменяет два провода одним элементом
• Снижает риск ошибок — исключает перепутывание проводов при подключении
• Обеспечивает стабильный контакт — защищён от вибраций и случайного выпадения
• Легко заменяется — не требует отключения питания при замене в рабочих системах

Ограничения применения

• Не применяется с клеммами других серий — даже с аналогичным шагом 8,2 мм, если они не от Phoenix Contact
• Не предназначен для высоких токов выше 12 А — использование при больших нагрузках вызывает нагрев и выход из строя
• Не рекомендовано применение в средах с агрессивными химическими веществами — покрытие не устойчиво к кислотам и щелочам

Примеры использования

• Связка нескольких входов PLC в одном модуле
• Замыкание цепей срабатывания реле в пультах управления
• Объединение нулевых шин в распределительных коробках
• Подключение датчиков с параллельным выводом сигнала

Практические советы

• Перед установкой проверьте, чтобы клемма была полностью закрыта — открытые контакты могут деформировать перемычку
• При использовании в вибрирующих системах — дополнительно фиксируйте клеммники на DIN-рейке
• Артикул 360025 — единственный подходящий вариант для SB 4; другие номера не совместимы
• Храните в сухом месте — влага снижает долговечность металлических контактов
