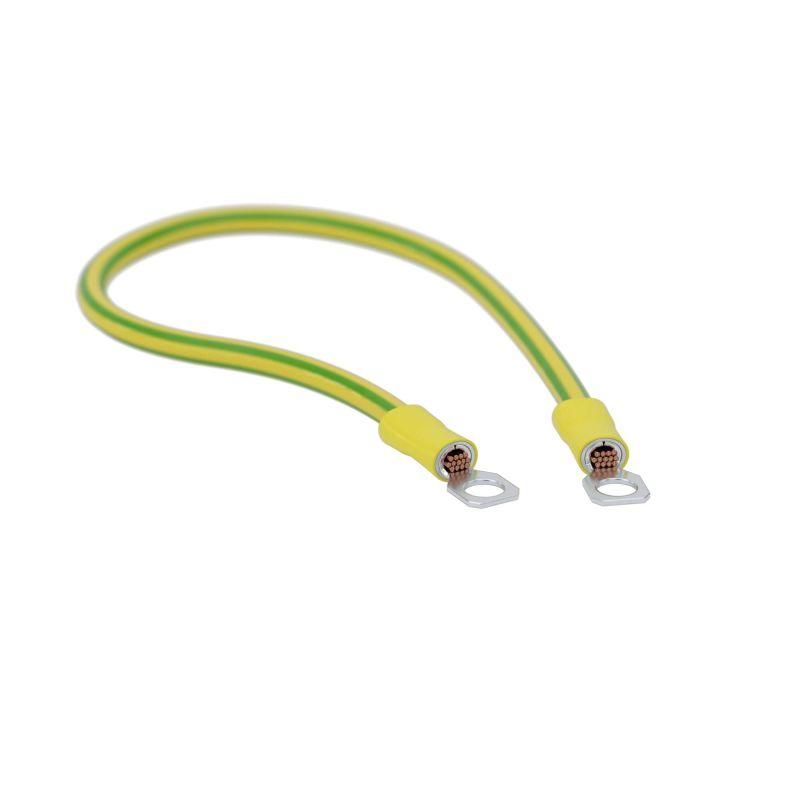

Перемычка медная сеч. 6 мм2, с наконечниками под винт М6, в комплекте метизами, L 500 мм | SC6L500K DKC ДКС

Перемычка DKC (ДКС) sc6l500k - это готовое решение для надёжного электрического соединения металлических элементов кабельных лотков, обеспечивающее непрерывный контур заземления. Комплект включает все необходимые крепёжные элементы, что ускоряет установку и снижает риск ошибок при монтаже.

Назначение и область применения

Перемычка DKC (ДКС) sc6l500k предназначена для создания электрически связанных участков в системах кабельных лотков. Она обеспечивает непрерывный контур заземления между соседними лотками, что необходимо для защиты персонала и оборудования от поражения током при аварийных ситуациях. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где используются металлические кабельные системы.

Технические характеристики

• Материал проводника: медь - обеспечивает высокую электропроводность и долговечность;
• Сечение проводника: 6 мм2 - соответствует требованиям ГОСТ для заземляющих соединений в средних нагрузках;
• Длина: 500 мм - оптимальна для большинства типовых шагов между лотками;
• Форма проводника: круглая - позволяет легко гнуть и адаптировать под углы;
• Наконечники: два медных наконечника под винт М6 - обеспечивают плотный контакт с болтовыми соединениями лотков;
• Крепёж в комплекте: болты, гайки и шайбы из стали, оцинкованной по методу Сендзимира - устойчивы к коррозии и подходят для внутренней и условно-aggressive среды.

Совместимость и монтаж

Перемычка DKC (ДКС) sc6l500k совместима с любыми металлическими кабельными лотками, имеющими стандартные отверстия под винт М6. Для монтажа достаточно:

• Зачистить поверхность лотка от краски или оксидов в месте контакта;
• Установить наконечник на винт и затянуть до упора - момент затяжки не более 4 Нм;
• Проверить целостность соединения тестером (сопротивление должно быть менее 0,1 Ом).

Не требует сварки или специальных инструментов - всё, что нужно, уже есть в комплекте.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Медный проводник и цинковое покрытие метизов обеспечивают соответствие нормам по защите от электроудара. Серия S5 Combitech прошла сертификацию на соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Готовый к использованию комплект - не нужно докупать крепёж или наконечники;
• Высокая надёжность соединения благодаря качественной меди и точному изготовлению наконечников;
• Цинкование по методу Сендзимира гарантирует длительную защиту от коррозии даже во влажных помещениях;
• Удобство сборки - экономит время при масштабном монтаже кабельных трасс.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков и УФ-излучения;
• Не рекомендуется применять в условиях постоянного воздействия химически активных жидкостей (например, кислот, щелочей);
• Подходит только для лотков с отверстиями под М6 - несовместима с другими размерами креплений;
• Не заменяет основное заземление здания - используется исключительно как дополнительное соединение внутри системы.

Примеры использования

• Соединение секций лотков на производстве для формирования единой заземляющей сети;
• Обеспечение равнопотенциального соединения между лотками в серверных помещениях;
• Устройство заземления в распределительных щитах с металлическими коробами;
• Работы по модернизации старых кабельных систем, где требуется усиление контура заземления.

Практические советы

• Перед установкой всегда проверяйте наличие механических повреждений на наконечниках - деформированные контакты снижают надёжность соединения;
• Если лоток имеет толстое антикоррозийное покрытие, удалите его в зоне контакта наждаком или напильником;
• Для длинных трасс используйте несколько перемычек через каждые 3–5 метров - это снижает переходное сопротивление;
• При работе в условиях повышенной влажности периодически контролируйте состояние крепёжных элементов - хотя они оцинкованы, со временем возможна потеря герметичности.
