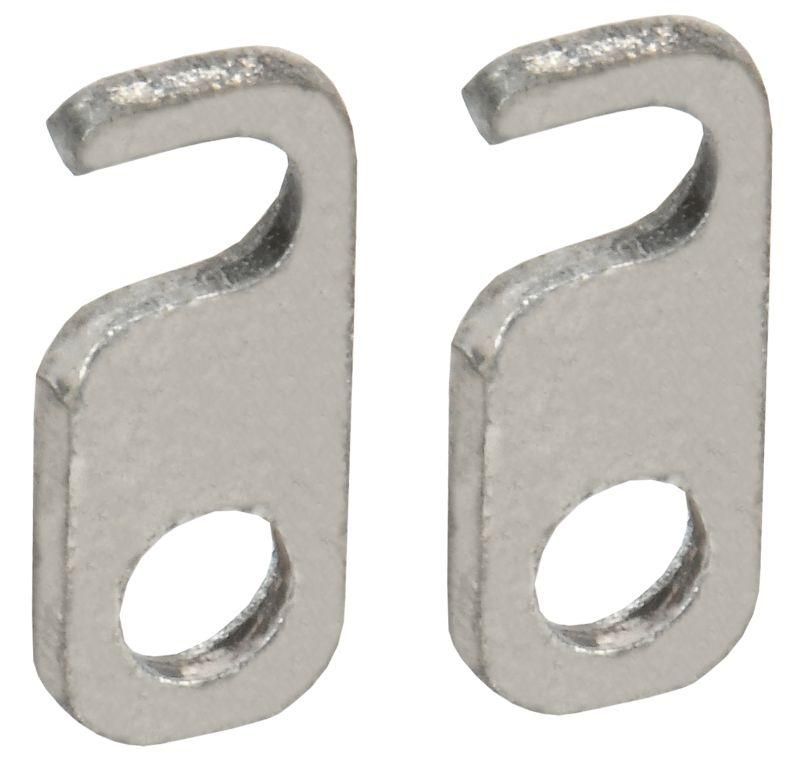

Перемычка съемная для CTS 2,5/4мм2 | YCT10-00-K03-002-RS IEK

Перемычка съемная для клеммных соединений CTS 2,5/4 мм2 от IEK предназначена для временного замыкания двух соседних клемм на клеммной колодке. Артикул yct10-00-k03-002-rs обеспечивает надежное соединение в распределительных щитах и автоматических системах управления.

Назначение и область применения

Съемная перемычка используется для создания временного электрического контакта между двумя соседними клеммами одной и той же фазы или цепи. Применяется в клеммных колодках стандарта CTS с зажимами под провода 2,5–4 мм2. Подходит для тестирования, настройки, ремонта и коммутации в силовых цепях. Не предназначен для постоянного подключения - только для операций, требующих быстрого отключения или изменения схемы.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока
• Количество полюсов: 2 - замыкает две клеммы одновременно
• Способ монтажа: втычной - устанавливается простым введением в клемму без инструментов
• Тип перемычки: кабельная - предназначена для работы с клеммами, рассчитанными на зачистку проводов 2,5–4 мм2

Совместимость и монтаж

Перемычка совместима исключительно с клеммными колодками серии CTS, имеющими шаг 5 мм и зажимы под провода 2,5–4 мм2. Установка выполняется путём вставления контактных штырей в два соседних гнезда клеммы. Для правильной установки необходимо:

• Убедиться, что клемма не занята другим проводом или перемычкой
• Не применять с клеммами других серий - возможна плохая посадка и нагрев
• Использовать только в паре с винтовыми зажимами и длинными перемычками, как указано в описании производителя

Безопасность и стандарты

Перемычка соответствует требованиям к изоляционным материалам и механической прочности для устройств низковольтного распределения. Напряжение 1000 В позволяет применять её в промышленных системах, однако использование вне пределов номинального тока 32 А запрещено - риск перегрева и повреждения изоляции.

Преимущества

• Быстрая установка и демонтаж - не требуется откручивание винтов
• Надёжный контакт благодаря медному сплаву и хромированной поверхности
• Защита от случайного выпадения - форма штырей обеспечивает плотную посадку
• Цветовая маркировка и компактный размер позволяют легко отличить от других типов перемычек

Ограничения применения

• Нельзя использовать в клеммах с другими размерами зажимов - например, 0,5–2,5 мм2 или 6 мм2
• Запрещено применять в качестве постоянного соединения - только для временных работ
• Не допускается установка на клеммы с поврежденными контактами или ослабленными зажимами
• Не подходит для цепей с импульсными нагрузками выше 32 А

Примеры использования

• Подключение частотного преобразователя к двигателю через клеммник CTS
• Обход защиты при диагностике цепи питания станка
• Работа с реле времени, где требуется временное замыкание входа
• Настройка системы аварийного отключения в распределительном щите

Практические советы

• Перед установкой проверьте, чтобы все клеммы были обесточены - даже при малых токах есть риск поражения
• При использовании нескольких перемычек следите, чтобы они не перекрывали соседние фазы - риск КЗ
• После завершения работ обязательно удалите перемычку - забытые перемычки часто становятся причиной отказов оборудования
• Артикул yct10-00-k03-002-rs от IEK имеет ограниченный срок службы - при появлении потемнения или деформации штырей замените на новую
• Храните в сухом месте - влага снижает долговечность металлических контактов
