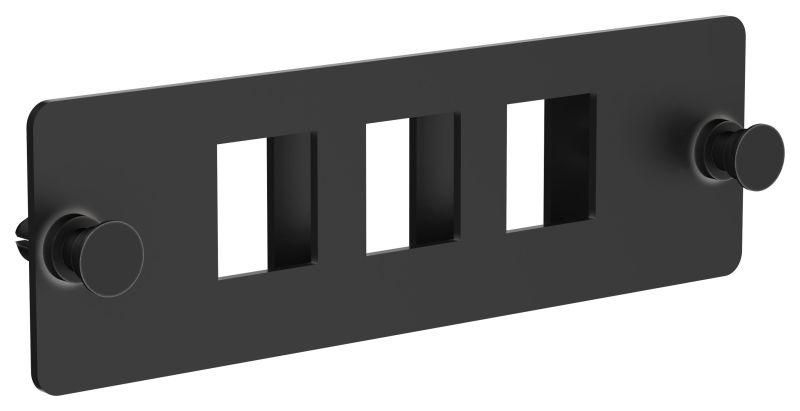

Планка для 3-х Keystone FTP с заземлением, черная, RAL 9005 ITK CP05-3F

Планка для 3-х Keystone FTP с заземлением черная от ITK (IEK) - металлическая крепёжная система для компактной и надёжной установки трёх модульных разъёмов FTP с обеспечением заземления. Артикул cp05-3f предназначен для монтажа в точках консолидации сетей связи, особенно там, где важна экранированная передача сигнала и долговечность.

Назначение и область применения

Планка для 3-х Keystone FTP с заземлением черная используется для фиксации трёх модульных разъёмов типа Keystone FTP в панелях, шкафах или корпусах точек консолидации. Обеспечивает механическую устойчивость и электрическое соединение экрана кабеля с системой заземления. Применяется в офисных, промышленных и телекоммуникационных сетях, где требуется высокая помехозащищённость - например, на участках с сильными ЭМИ, рядом с силовым оборудованием или в центрах обработки данных.

Технические характеристики

• Тип изделия: планка для крепления
• Количество слотов: 3
• Поддерживаемые типы разъёмов: Keystone FTP (экранированные)
• Материал: металл (сталь с покрытием)
• Цвет: чёрный
• Исполнение: с крышкой - защищает контакты и внутреннюю часть от внешнего воздействия
• Срок службы: 25 лет
• Заземление: есть - обеспечивается через металлическую рамку, соединяемую с корпусом или шасси

Совместимость и монтаж

Планка для 3-х Keystone FTP с заземлением черная совместима с любыми стандартизированными Keystone FTP-модулями, соответствующими TIA/EIA-568. Устанавливается в стандартные 19" или 12" корпуса точек консолидации с глубиной не менее 40 мм. Крепится болтами или защёлками - зависит от модели корпуса. Металлический корпус планки позволяет подключить заземляющий проводник к контактной площадке, расположенной на задней стенке. Для монтажа используйте отвертку и соблюдайте требование: заземляющий провод должен иметь минимальное сечение 1,5 мм2.

Безопасность и стандарты

Планка выполнена из немагнитного металла, не выделяет токсичных веществ при нагреве. Соответствует требованиям безопасности для электронных коммуникационных систем. Наличие заземления снижает риск повреждения оборудования от статического разряда и наведённых помех. Не предназначена для работы в условиях повышенной взрывоопасности.

Преимущества

• Металлическая конструкция обеспечивает лучшую экранирующую способность по сравнению с пластиковыми аналогами
• Заземление реализовано внутри самой планки - не требует дополнительных проводов или переходников
• Крышка защищает разъёмы от пыли, случайных касаний и механических повреждений
• Увеличенный срок службы (25 лет) делает её экономически выгодным решением для постоянных инсталляций
• Чёрный цвет маскирует следы окисления и лучше сочетается с промышленными корпусами

Ограничения применения

• Не подходит для неэкранированных (UTP) разъёмов - не имеет нужных контактов для заземления UTP
• Требует наличия заземлённого корпуса или шасси; при использовании в изолированном корпусе заземление будет некорректным
• Работает только с модулями, имеющими стандартную форму Keystone - несовместима с proprietary форм-факторами
• Не предназначена для наружного монтажа или помещений с высокой влажностью без дополнительной защиты

Примеры использования

• Монтаж в серверной комнате - три порта для подключения Ethernet-кабелей с экранированием
• На рабочем месте оператора в цеху - надёжное подключение к контроллеру PLC
• В распределительном щите на объекте - сборка нескольких FTP-портов в одном компактном элементе
• В медицинских учреждениях - для подключения чувствительного диагностического оборудования, требующего минимизации помех

Практические советы

• Перед установкой проверьте, что посадочные отверстия в корпусе подходят под габариты планки - она рассчитана на стандартные 1U/2U панели
• Обязательно подсоедините заземляющий провод к контактной площадке на задней стороне планки - иначе теряется основное преимущество
• При многократной замене модулей не перегибайте фиксаторы - они пластиковые и могут сломаться
• Артикул cp05-3f от ITK (IEK) часто используют в паре с кабельными каналами и муфтами того же бренда - для единых решений
• Если планируете использовать в среде с частыми мойками - убедитесь, что весь корпус имеет степень защиты IP65+
