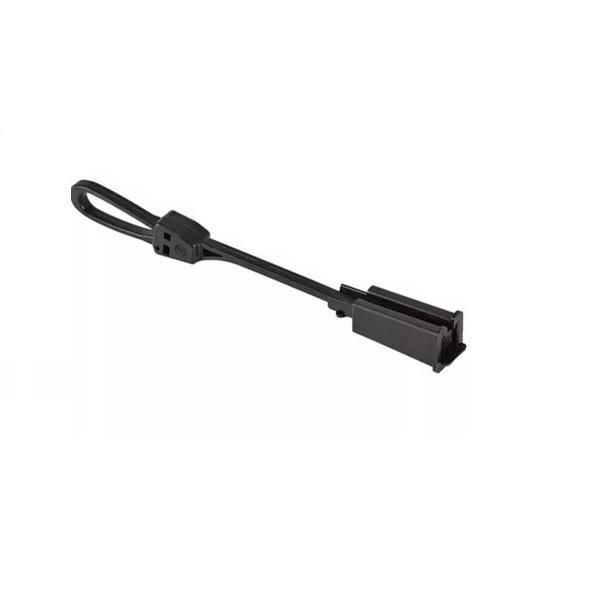

Зажим пластиковый ODWAC 0.6 кН для кабелей FTTx SUPRLAN 08-0309

Зажим пластиковый ODWAC для кабелей FTTx - это анкерный крепёж из прочного полимера, предназначенный для фиксации оптических кабелей типа FTTH на опорах и стенах. Бренд Suprlan предлагает этот зажим под артикулом 08-0309 как надёжное решение для прокладки сетей доступа без повреждения световодов.

Назначение и область применения

Зажим пластиковый ODWAC для кабелей FTTx используется для анкерного крепления самонесущих и плоских оптических кабелей на крюках, скобах или других точках крепления на столбах, фасадах зданий и внутри помещений. Подходит для внешней прокладки сетей FTTx, где требуется удержание кабеля под напряжением без деформации оболочки. Применяется в телекоммуникационных проектах: городских и сельских сетях широкополосного доступа, домашних подключениях к оптоволокну.

Технические характеристики

• Тип изделия: зажим для кабеля (анкерный)
• Материал: высокопрочный полимер - устойчив к перепадам температур, УФ-излучению и влаге
• Предельная нагрузка: 0,6 кН (эквивалентно около 60 кг силы растяжения)
• Конструкция: корпус + подложка + клин с размыкаемой петлёй

Совместимость и монтаж

Зажим пластиковый ODWAC для кабелей FTTx совместим со всеми типами одиночных и самонесущих оптических кабелей с круглым или плоским профилем, подходящими по диаметру под габариты зажима. Для установки:

• Разведите размыкаемую петлю, поместите кабель между подложкой и клином;
• Закройте петлю до щелчка - она фиксируется автоматически;
• Зафиксируйте зажим на крюке через верхнее отверстие болтом или штырем.

Не требует специальных инструментов. Монтаж возможен при температурах от –40 C до +60 C.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и долговечности для наружной эксплуатации. Хотя явного указания на соответствие ГОСТ или IEC нет, конструктивно обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур. Отсутствуют металлические части - исключён риск электрохимической коррозии и создания путей для тока.

Преимущества

• Защита оболочки кабеля от перегиба и abrasion благодаря мягкой подложке
• Автоматическая фиксация клина - не нужна затяжка ключом
• Устойчивость к морозам - работает в суровых климатических условиях
• Лёгкий вес и простота установки снижают время монтажа
• Электроизоляционный материал - безопасен при близком расположении к ЛЭП

Ограничения применения

• Не предназначен для крепления медных или силовых кабелей - рассчитан только на оптические
• Не выдерживает ударные нагрузки - не применяется там, где есть риск резких рывков кабеля
• Не рекомендован для внутреннего крепления в местах с постоянным контактом с острыми предметами
• Не заменяет компенсационные зажимы - не допускает значительных колебаний кабеля под ветром

Примеры использования

• Крепление кабеля FTTH от столба к входу в многоквартирный дом
• Анкерное закрепление самонесущего кабеля на стене офисного здания
• Фиксация распределительного кабеля на опоре в деревне при прокладке сети FTTx
• Подвеска кабеля на кронштейне в зоне сильного ветра

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно входить в зажим, но не болтаться
• Не используйте зажим в качестве точки перехода - не перегибайте кабель под углом менее 50°
• При длительной эксплуатации на солнце - периодически осматривайте корпус на трещины
• Для кабелей с усиленной бронёй - убедитесь, что клин плотно прилегает к оболочке, а не к жилам
• Зажим пластиковый ODWAC для кабелей FTTx (артикул 08-0309) от Suprlan лучше хранить в сухом месте - даже полимеры теряют эластичность при длительном воздействии влаги и холода
