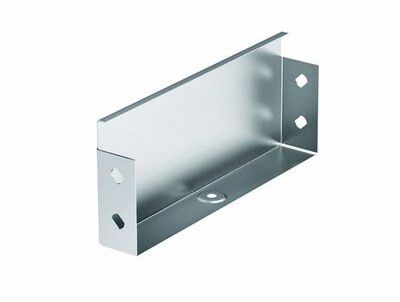

Заглушка для кабельного лотка TC 300х100 DKC (ДКС) 30268

Заглушка для лотка сборная ТС 300х100 от DKC - это завершающий элемент кабельной трассы системы S5 Combitech, обеспечивающий герметичное закрытие концов лотков. Применяется совместно с другими компонентами серии для создания защищённых кабельных путей с классом защиты IP44.

Назначение и область применения

Заглушка для лотка сборная ТС 300х100 используется для герметичного закрытия торцовых участков кабельных лотков в системе S5 Combitech. Предназначена для завершения трассы там, где кабели больше не выходят наружу - например, в конце маршрута, возле оборудования или в стеновой нише. Обеспечивает защиту внутреннего пространства лотка от пыли, влаги и механических воздействий. Подходит для установки в промышленных условиях: на производствах, в распределительных щитах, на транспорте, в энергообъектах.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную коррозионную стойкость
• Покрытие: непрерывное холодное цинкование - равномерный слой цинка без пор и дефектов
• Габариты: ширина 300 мм, высота 100 мм - точно соответствует геометрии лотков S5 Combitech
• Толщина материала: 1 мм - достаточна для жёсткости и надёжного крепления
• Цвет: серый - унифицирован с остальной продукцией серии
• Исполнение: усиленное - повышает прочность при нагрузках и вибрациях
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C и повышенной влажности
• Тип изделия: пластина - основной элемент, который фиксируется в торце лотка

Совместимость и монтаж

Заглушка для лотка сборная ТС 300х100 совместима исключительно с лотками серии S5 Combitech шириной 300 мм и высотой 100 мм. Монтаж выполняется в три этапа:

1. Установить пластину TC внутрь торца лотка - она плотно прилегает к боковым стенкам.
2. Зафиксировать два уголка FR с внешней стороны - они образуют рамку и усиливают соединение.
3. Закрутить крепёжные элементы (входят в комплект) - обеспечивают жёсткую фиксацию без люфтов.

Не требует сверления или доработки - всё подгоняется по заводским размерам. Крепление осуществляется без инструментов, но рекомендуется использовать отвертку для гарантированного затягивания.

Безопасность и стандарты

Заглушка для лотка сборная ТС 300х100 соответствует требованиям к герметичности системы S5 Combitech - при использовании с неперфорированными элементами достигается уровень защиты IP44. Материал не поддерживает горение, что важно для объектов с повышенными требованиями к пожарной безопасности. Сертификаты соответствия доступны у производителя DKC.

Преимущества

• Плотное прилегание к лотку - предотвращает попадание пыли и влаги даже в условиях повышенной запылённости
• Усиленная конструкция - выдерживает вибрацию и случайные удары при обслуживании
• Оцинкованная сталь - не требует дополнительной антикоррозийной обработки, служит десятилетиями
• Совместимость с целой системой - позволяет собирать замкнутые, герметичные трассы без риска утечки
• Простота монтажа - не нужна специальная подготовка, работает один оператор

Ограничения применения

• Не предназначена для использования с лотками других серий или сторонних производителей - габариты и форма несовместимы
• Не подходит для открытых наружных установок без дополнительной защиты - хотя имеет UHL2, длительное воздействие осадков и прямого солнца снижает срок службы
• Не является самостоятельным элементом - обязательно требуется использование с лотком S5 Combitech и крепёжными уголками FR
• Не допускается применение в средах с агрессивными химическими веществами - цинковое покрытие не устойчиво к кислотам и щелочам

Примеры использования

• Завершение кабельной трассы на промышленном конвейере перед входом в корпус станка
• Фиксация конца лотка в распределительной камере, где кабели переходят в каналы стены
• Закрытие торца лотка в зонах с частым мытьём оборудования - например, пищевых цехах
• Обустройство кабельных путей в подземных тоннелях и кабельных коллекторах

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности лотка были чистыми - грязь снижает герметичность
• Убедитесь, что лоток установлен ровно - перекос приведёт к неплотному прилеганию заглушки
• Не используйте силовые инструменты при затяжке крепежа - можно повредить тонкий металл
• При необходимости замены - заглушка легко демонтируется без повреждения лотка
• Артикул 30268 всегда указывайте при заказе - другие модели имеют другую ширину и не подходят
