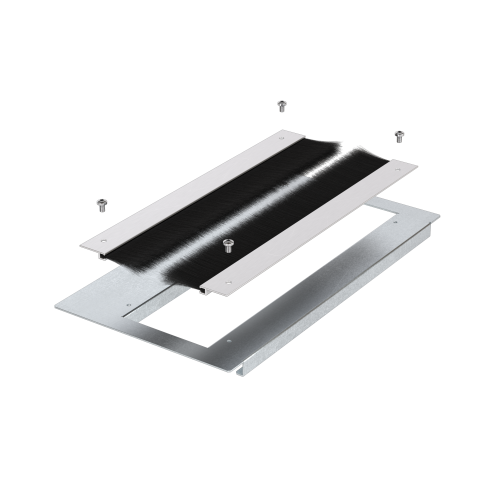

Пластина для глубины 600, с щеткой | R5DSH6 DKC - (ротация на CQE N) ДКС

Пластина для глубины 600, с щеткой от DKC (ДКС), артикул r5dsh6, предназначена для герметичного ввода кабелей в шкафы и корпуса с глубиной 600 мм, обеспечивая надежную защиту от пыли и механических загрязнений.

Назначение и область применения

Пластина для глубины 600, с щеткой используется для организации входа кабелей в электротехнические шкафы, распределительные устройства и корпуса оборудования. Щеточная часть плотно прилегает к проводникам, предотвращая попадание пыли, влаги и сторонних частиц внутрь корпуса. Подходит для установки в промышленных системах: станках, конвейерах, автоматизированных линиях, серверных помещениях и других объектах, где важна степень защиты IP54 и выше.

Технические характеристики

• Глубина: 600 мм - соответствует стандартным габаритам шкафов RAM block
• Основной материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы
• Элементы уплотнения: полиамидные щетки - эластичные, износостойкие, не требуют смазки
• Конструкция: совмещает металлический профиль и щеточную вставку - сочетает жесткость и гибкость
• Исполнение: щеточная - позволяет вводить множество кабелей различного диаметра одновременно

Совместимость и монтаж

Пластина для глубины 600, с щеткой (r5dsh6) совместима со всеми элементами серии RAM block. Устанавливается в стандартный направляющий профиль шкафа без дополнительных креплений - фиксируется методом защелкивания. Может использоваться в составе комбинированного ряда: чередуется с другими типами пластин, например, со сплошной панелью R5DG. Для точного подбора количества и типа панелей используйте таблицу подбора от DKC.

Преимущества

• Высокая герметичность благодаря плотному прижатию щеток к кабелям
• Устойчивость к перепадам температур и химически активной среде
• Легкая замена изношенных щеток - не требуется демонтаж всей пластины
• Поддерживает модульную сборку - можно собирать комплекты из разных типов панелей
• Цинковое покрытие снижает риск окисления даже в условиях повышенной влажности

Ограничения применения

• Не предназначен для ввода силовых кабелей с внешним диаметром более 25 мм - возможен зазор, снижающий защиту
• Не рекомендовано применение в условиях постоянного погружения в жидкости - уровень защиты не достигает IP67
• Не подходит для высокочастотных сигналов, чувствительных к помехам - щетки не экранируют ЭМИ
• Работает только с шкафами глубиной 600 мм - другие размеры требуют другой модели

Примеры использования

• Ввод кабелей управления в шкаф ЧПУ станка
• Формирование ввода сигнальных и слаботочных линий в серверном шкафу
• Закрытие проемов в промышленных панелях на пищевых производствах
• Обустройство вводов в распределительных щитах на объектах с высокой запыленностью

Практические советы

• Перед монтажом проверьте суммарный диаметр всех вводимых кабелей - он должен быть меньше внутренней ширины щетки
• При необходимости замены щетки - отсоедините панель, выньте старую вставку и вставьте новую; не используйте инструменты, чтобы не повредить профиль
• Для максимальной герметизации комбинируйте эту панель с R5DG там, где кабели не нужны - так исключаются потери защиты
• Не применяйте в местах с частыми вибрациями свыше 10 Гц - возможно ускоренный износ щеток
• Артикул r5dsh6 всегда указывается в заказе вместе с сериями RAM block - это гарантирует совместимость
