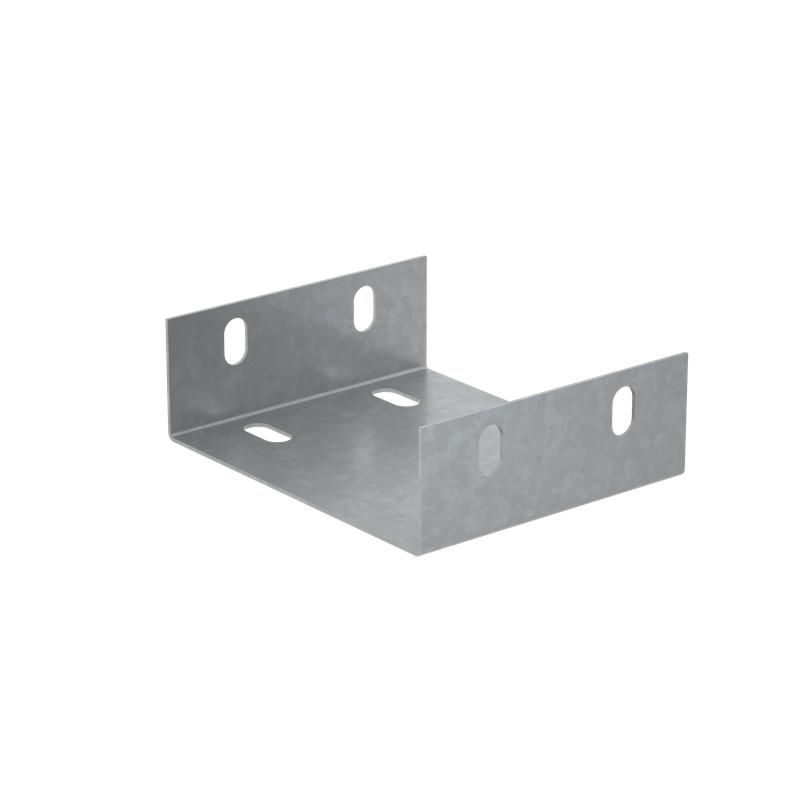

Соединительная пластина П-образная для лотка 50х300 мм "ПЛЮС" HD | SPplus50-300 КМ - профиль КМ-Профиль PL4745

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС HD КМ от бренда КМ-Профиль - это надёжный элемент для соединения секций кабельных лотков, обеспечивающий механическую прочность и долговечность кабельной трассы даже в условиях повышенной влажности.

Назначение и область применения

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС HD КМ предназначена для стыковки прямых участков кабельных лотков шириной 300 мм. Она обеспечивает жёсткое и герметичное соединение в местах окончания секций, позволяя формировать сплошную трактацию без перепадов и зазоров. Применяется в системах прокладки силовых и слаботочных кабелей внутри помещений, на улице, в зонах с высокой влажностью и слабой химической агрессивностью.

Технические характеристики

• Габариты: 50×300 мм - соответствует стандартным размерам лотков серии ПЛЮС HD КМ
• Материал: сталь оцинкованная с толщиной 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии в агрессивных средах
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Исполнение: продольный соединитель - предназначен для соединения лотков вдоль их оси
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - совпадает с цветовой гаммой всей серии КМ-Профиль

Совместимость и монтаж

Соединительная пластина П-образная для лотка 50х300 мм серия ПЛЮС HD КМ совместима исключительно с лотками серии ПЛЮС HD КМ от КМ-Профиль. Для установки требуется выровнять торцы двух лотков, совместить отверстия и закрутить болты через предварительно подготовленные отверстия в пластине. Монтаж выполняется с помощью стандартного шестигранника или крестовой отвёртки. Нагрузка на соединение рассчитана на массу заполненного лотка, но не требует дополнительной фиксации к несущей конструкции - достаточно самой пластины и винтового соединения.

Безопасность и стандарты

• Горячее цинкование выполнено в соответствии с ГОСТ 9.307-89
• Эксплуатация допускается в условиях, соответствующих ГОСТ 15150-69 (климатическое исполнение УХЛ, категории 1–3)
• Огнестойкость подтверждает соответствие нормам пожарной безопасности для кабельных трасс

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 25 лет в агрессивной среде
• Удобство сборки: не нужна сварка, всё собирается на болтах
• Поддерживает нагрузку на лоток без деформаций при правильном монтаже
• Совместимость с другими элементами системы КМ-Профиль - можно комбинировать с углами, переходниками и крышками

Ограничения применения

• Не применяется для соединения лотков других серий или производителей - из-за различий в габаритах и расположении отверстий
• Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или морской воды - даже оцинкованная сталь со временем разрушается
• Не подходит для вертикальных поворотов или переходов - только для прямого продольного соединения
• Толщина материала 1 мм делает её менее подходящей для очень тяжёлых кабельных трасс с плотной укладкой - в таких случаях лучше использовать усиленные профили

Примеры использования

• Соединение секций лотков в серверной комнате с высокой влажностью
• Прокладка кабелей вдоль стен производственных цехов
• Формирование трассы на открытых площадках - например, возле складских комплексов
• Обустройство кабельных путей в медицинских учреждениях, где важна чистота и безопасность

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совмещены - иначе пластина будет перекошена, и винты не войдут
• Затягивайте болты равномерно, чередуя их по диагонали, чтобы избежать перекоса соединения
• При использовании на улице периодически проверяйте состояние цинкового покрытия - особенно после зимних условий
• Не используйте эту пластину для соединения лотков с разными ширинами - она рассчитана строго на 300 мм
• Рекомендуется применять в комплекте с крышками серии ПЛЮС HD КМ для защиты от внешнего воздействия
