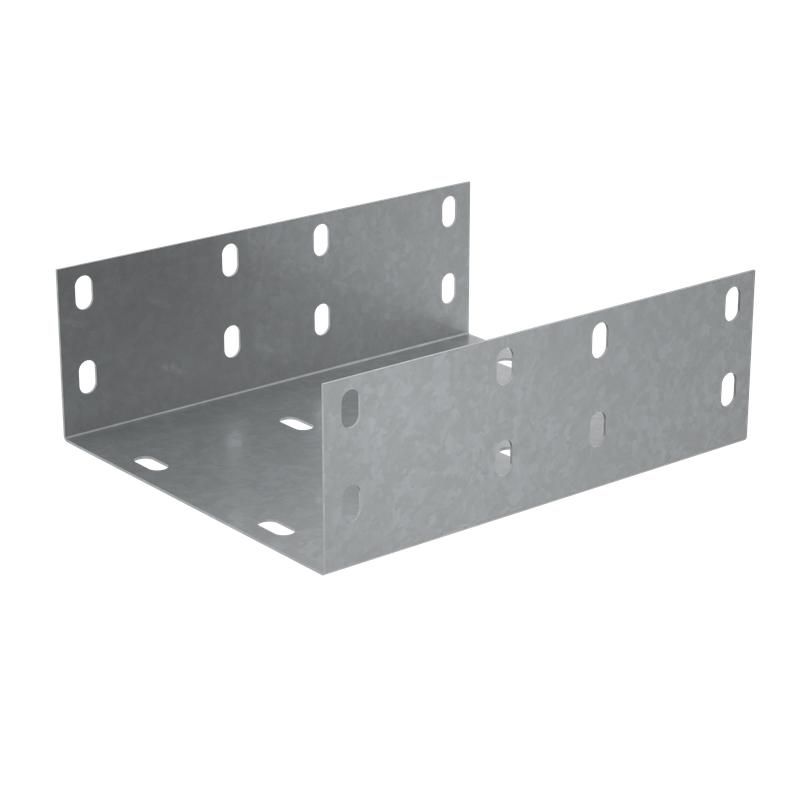

Соединительная пластина усиленная П-образная для лотка 100х300 мм "ПЛЮС" | SPUplus100-300 КМ-Профиль PL4737

Соединительная пластина П-образная усиленная для лотка 100х300 мм серия ПЛЮС SPUplus100-300 от КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и несущую способность трассы. Подходит для монтажа в условиях повышенной влажности, на открытых участках и в слабокоррозийной среде.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 100х300 мм серия ПЛЮС SPUplus100-300 применяется для стыковки двух соседних секций кабельного лотка одинакового типа - например, когда лоток заканчивается прямо, без изгиба или ответвления. Элемент укрепляет место соединения, предотвращая провисание и деформацию при нагрузке. Удобен для сборки трасс вдоль стен, потолков, перегородок, а также в шахтах и на эстакадах.

Технические характеристики

• Габариты: 100×300×100 мм - высота 100 мм соответствует борту лотка, ширина 300 мм - ширине самого лотка;
• Толщина материала: 1 мм - обеспечивает достаточную прочность без избыточного веса;
• Материал: сталь оцинкованная - защищена от коррозии;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное, долговечное;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - работает только в направлении длины лотка;
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормативов;
• Цвет: серый - соответствует цвету большинства металлических лотков серии КМ-Профиль.

Совместимость и монтаж

SPUplus100-300 совместима исключительно с кабельными лотками шириной 300 мм и высотой борта 100 мм от производителя КМ-Профиль. Для установки необходимо:

• Выровнять торцы двух лотков точно друг против друга;
• Установить пластину внутрь лотка - она фиксируется снизу и сбоку;
• Закрутить болты через отверстия в планке и в стенках лотка - рекомендуемый момент затяжки - до упора, без перекручивания;
• Не использовать с лотками других форматов - даже схожих по ширине, но отличающихся по профилю борта.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует срок службы до 15 лет в условиях умеренной коррозии;
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 - изделие рассчитано на климатическое исполнение УХЛ3–УХЛ4 (умеренный и холодный климат, низкая запылённость);
• Огнестойкость подтверждает соответствие требованиям к кабельным системам в зонах с повышенными пожарными рисками.

Преимущества

• Увеличивает несущую способность лотка - особенно важно при тяжёлых кабелях или частых обслуживаниях;
• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия;
• Работает в агрессивных средах - оцинковка Сендзимира сохраняет целостность даже при постоянной влажности;
• Совместима с другими элементами серии ПЛЮС - легко расширять трассу без замены комплектующих.

Ограничения применения

• Не предназначен для угловых, T-образных или переходных соединений - только для прямых стыков;
• Не подходит для лотков с бортами менее 100 мм - не будет плотно прилегать;
• Не следует применять в средах с высокой химической активностью (например, в цехах с кислотами или щелочами) - оцинковка не защищает от агрессивных паров;
• Не рекомендуется для внешней установки в регионах с сильной соляной коррозией (прибрежные зоны) - срок службы сокращается.

Примеры использования

• Соединение двух участков лотка на технологическом этаже завода;
• Продление трассы вдоль производственного корпуса с периодическим доступом для осмотра;
• Формирование прямой линии кабельной системы в серверной комнате с вентиляцией и повышенной влажностью;
• Монтаж на крытой эстакаде, где температурные колебания и конденсат - обычное явление.

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - искривление вызывает неплотное прилегание пластины;
• Используйте болты того же класса прочности, что и оригинальные - лучше всего M8 x 20 мм с гроверами;
• При работе на высоте - фиксируйте пластину временно перед затяжкой всех болтов, чтобы избежать смещения;
• При необходимости замены - можно демонтировать одну пластину без разбора всей трассы; достаточно ослабить два болта с каждой стороны;
• Артикул pl4737 - всегда указывайте его при заказе, так как аналогичные изделия других производителей имеют другие габариты и несовместимы.
