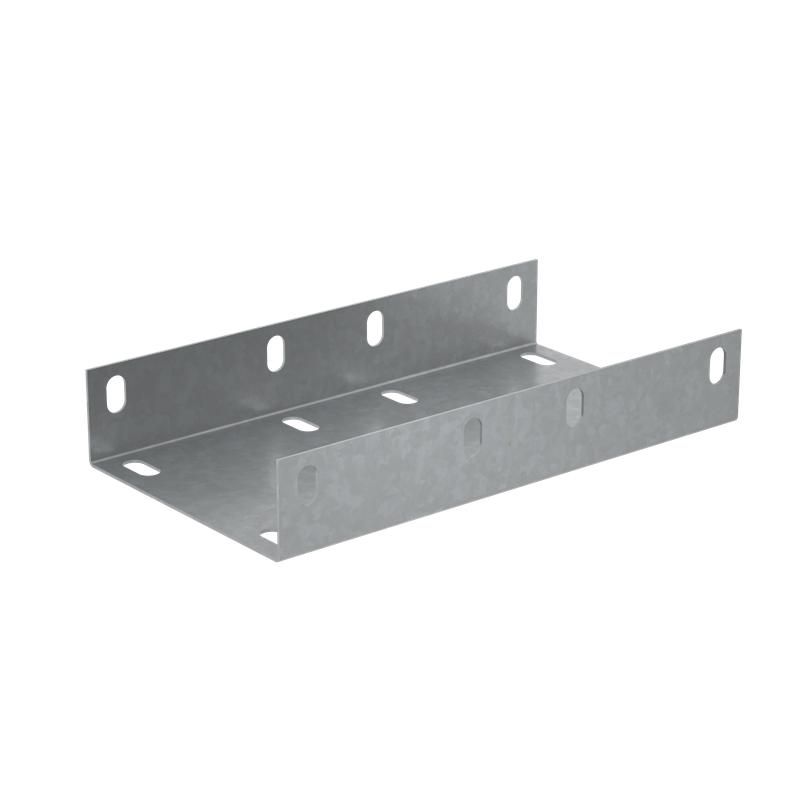

Соединительная пластина усиленная П-образная для лотка 50х400 мм "ПЛЮС" | SPUplus50-400 КМ-Профиль PL4724

Соединительная пластина П-образная усиленная для лотка 50х400 мм серия ПЛЮС SPUplus50-400 КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Элемент применяется в условиях повышенной влажности и открытых площадках, обеспечивает долговечность за счёт горячеоцинкованной стали.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 50х400 мм серия ПЛЮС SPUplus50-400 КМ-Профиль используется для стыковки двух соседних участков кабельного лотка одинакового профиля - с шириной 400 мм и высотой бортов 50 мм. Подходит для монтажа вдоль стен, потолков и полов, в том числе на вертикальных участках трассы. Обеспечивает механическую целостность системы там, где лотки заканчиваются и требуют соединения без перепада уровней.

Технические характеристики

• Габариты: 50 × 400 мм - соответствует стандартному профилю лотка с высотой борта 50 мм и шириной 400 мм;
• Материал: сталь оцинкованная толщиной 1 мм - обеспечивает прочность и устойчивость к деформациям;
• Защитное покрытие: оцинкование горячим способом по методу Сендзимира - равномерный слой цинка, устойчивый к коррозии;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - предназначен для соединения лотков вдоль их оси;
• Огнестойкость: да - материал сохраняет форму и функциональность при воздействии температур до предела нормированного класса;
• Цвет: серый - единый внешний вид с другими компонентами системы КМ-Профиль.

Совместимость и монтаж

SPUplus50-400 КМ-Профиль совместим исключительно с кабельными лотками серии КМ-Профиль, имеющими габариты 50×400 мм. Для установки требуется выровнять торцы лотков, совместить отверстия и затянуть болты через предусмотренные отверстия в пластине. Монтаж выполняется с помощью стандартных шестигранников M6–M8. Учитывайте, что пластина не заменяет углы, переходники или ответвления - она работает только на прямом участке.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует соответствие требованиям к антикоррозийной защите;
• Эксплуатационная среда соответствует ГОСТ 15150-69 - изделие допущено к применению в условиях умеренного климата, с низкой загрязнённостью воздуха и повышенной влажностью;
• Огнестойкость подтверждает возможность работы в системах, где важна сохранность проводки при возгорании смежных конструкций.

Преимущества

• Усиленная конструкция из стали 1 мм повышает несущую способность трассы по сравнению с базовыми соединителями;
• Горячее оцинкование по методу Сендзимира обеспечивает более плотное и долговечное покрытие, чем холодное;
• Винтовое соединение позволяет легко демонтировать участок трассы без повреждений - удобно при модификации сети;
• Не требует специального оборудования - сборка доступна даже при ограниченном наборе инструментов.

Ограничения применения

• Не для лотков других размеров - например, 100×400 мм или 50×200 мм - фиксированные отверстия не позволяют адаптацию;
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотными выбросами);
• Запрещается применять как опорный элемент - пластина не рассчитана на восприятие веса лотка с кабелями, только на передачу усилий между двумя секциями;
• Работает только в продольном направлении - не подходит для поворотов или T-соединений.

Примеры использования

• Соединение двух участков лотка на технологической линии завода, где необходимо сохранить герметичность и жёсткость трассы;
• Прокладка кабелей в подвале здания с высокой влажностью - оцинкованная пластина не ржавеет;
• Обустройство кабельной трассы на крыше объекта - устойчивость к атмосферным влияниям делает её подходящей для открытого монтажа;
• Аппаратные комнаты в больницах и лабораториях - где важно сочетание безопасности, чистоты и надёжности.

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - иначе пластина будет перекашивать и снижать контакт;
• Затягивайте болты равномерно, чередуя положение - так избежите деформации металла;
• При использовании в сыром помещении периодически контролируйте состояние резьбы - при необходимости используйте противокоррозийную смазку;
• SPUplus50-400 КМ-Профиль можно комбинировать с другими элементами серии ПЛЮС - они имеют единую систему крепления и размеров;
• Не забудьте убедиться, что масса кабелей внутри лотка не превышает допустимые значения для данного типа трассы - плита лишь связывает секции, но не усиливает всю конструкцию.
