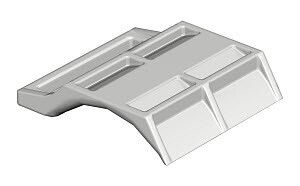

Пластина для U-образной скобы 16-22mm (2058FW 22 LGR) | 1197223 OBO Bettermann

Пластина для U-образной скобы 16–22 мм от OBO BETTERMANN предназначена для надёжного крепления кабельных жил и трубопроводов с наружным диаметром в указанном диапазоне. Артикул 1197223 используется в системах кабельного монтажа там, где требуется фиксация с возможностью регулировки по толщине.

Назначение и область применения

Пластина для U-образной скобы 16–22 мм применяется совместно с U-образными скобами для фиксации кабелей, гофр, труб и других элементов, имеющих внешний диаметр от 16 до 22 мм. Подходит для установки на стены, потолки и другие поверхности в помещениях и на улице. Часто встречается в системах распределения силового и слаботочного кабеля в офисах, производственных цехах, жилых зданиях и инфраструктурных объектах.

Технические характеристики

• Регулируемый диапазон захвата: 16–22 мм - позволяет фиксировать кабели и трубы различного диаметра в пределах этого интервала;
• Материал: прочная пластмасса, устойчивая к механическим нагрузкам и воздействию окружающей среды;
• Установка: крепится через отверстия в корпусе с помощью саморезов или дюбелей (не входят в комплект);
• Рабочая температура: от –40 C до +85 C - обеспечивает стабильную работу в широком температурном диапазоне.

Совместимость и монтаж

Пластина для U-образной скобы 16–22 мм совместима со всеми U-образными скобами OBO BETTERMANN, соответствующими данному диапазону. Для монтажа необходимо:

• Выбрать подходящую U-образную скобу с внутренним профилем, соответствующим диаметру кабеля/трубки;
• Закрепить пластину на поверхности с помощью крепёжных элементов (саморезы, дюбеля - приобретаются отдельно);
• Вставить U-образную скобу в пазы пластины до щелчка - она должна плотно фиксироваться;
• Уложить кабель в скобу и закрыть крышку, если предусмотрено конструкцией.

Не используйте пластины с другими брендами - гарантируется совместимость только с продукцией OBO BETTERMANN.

Преимущества

• Гибкая регулировка - одна пластина заменяет несколько моделей с фиксированным диаметром;
• Простой и быстрый монтаж - не требует специнструментов;
• Высокая долговечность материала - устойчива к ударным нагрузкам и старению;
• Стандартный форм-фактор - легко интегрируется в существующие системы крепления OBO BETTERMANN.

Ограничения применения

• Не предназначен для кабелей с диаметром менее 16 мм или более 22 мм - риск проскальзывания или повреждения изоляции;
• Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или высокотемпературными поверхностями выше +85 C;
• Не является несущим элементом - не выдерживает значительные весовые нагрузки сверх массы кабеля/трубы;
• Не следует применять в качестве основного крепления для тяжёлых металлических труб - нужна дополнительная опора.

Примеры использования

• Фиксация силовых кабелей 1×16 мм2 и 1×25 мм2 в шахтах и коробах;
• Удержание гофрированных труб для слаботочных сетей (LAN, CCTV) на потолках;
• Крепление медных труб малого диаметра в системах кондиционирования;
• Интеграция в панели управления и распределительные щиты с использованием крепёжных планок OBO BETTERMANN.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он может отличаться от заявленного из-за толщины изоляции;
• При установке на бетон или кирпич используйте анкерные дюбеля подходящего типа и длины;
• Не перетягивайте U-образную скобу - это может деформировать изоляцию кабеля;
• Артикул 1197223 часто заказывают в комплекте с U-скобами 16–22 мм от OBO BETTERMANN - так снижаются риски несовместимости.
