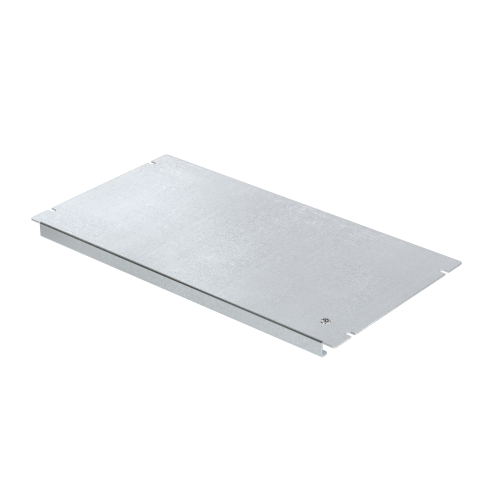

Пластина глухая шириной 600, глубиной 210мм | R5FG621 DKC - (ротация на CQE N) ДКС

Пластина глухая шириной 600 мм, глубиной 210 мм - элемент сборки электротехнических шкафов, используемый вместо щеточных вводов там, где не требуется проводка через стенку. Произведена из оцинкованной стали, обеспечивает прочную и долговечную основу для монтажа оборудования. Артикул R5FG621 принадлежит к серии RAM block бренда DKC.

Назначение и область применения

Пластина глухая применяется для закрывания свободного участка в корпусе электрощита, когда не нужен ввод кабелей. Она служит альтернативой панелям со щеточным вводом, сохраняя герметичность и механическую целостность конструкции. Подходит для установки внутри шкафов управления, распределительных устройств, автоматических систем на производствах, в энергетике и машиностроении.

Технические характеристики

• Тип изделия: пластина глухая
• Размеры: 600 × 210 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии, повышает срок службы
• Исполнение: сплошное, без отверстий и вводов

Совместимость и монтаж

Пластина глухая R5FG621 совместима с другими элементами серии RAM block от DKC. Её габариты точно соответствуют местам установки, предназначенным для щеточных панелей R5FSH - это позволяет менять тип панели без переделки рамы шкафа. Крепится стандартными болтами или саморезами к профилю корпуса. Установка выполняется после монтажа внутреннего оборудования, до окончательной сборки шкафа.

Безопасность и стандарты

Не имеет собственной степени защиты IP, так как является внутренним элементом корпуса. Защита обеспечивается конструкцией всего шкафа. Соответствует требованиям к механической прочности и коррозионной стойкости для промышленного электрооборудования.

Преимущества

• Заменяет щеточные вводы там, где они не нужны - снижает стоимость и сложность сборки
• Оцинкованное покрытие предотвращает ржавчину даже в условиях повышенной влажности
• Совпадение размеров с щеточными панелями упрощает замену и модификацию шкафов
• Высокая жесткость стали обеспечивает надежную фиксацию крепежа и оборудования

Ограничения применения

Не предназначена для ввода кабелей - нельзя использовать как входной элемент. Не подходит для открытых площадок или внешней установки. Не выдерживает ударные нагрузки выше нормативных для промышленных шкафов. Не рекомендуется применять в средах с агрессивными химическими веществами - цинк может разрушаться при длительном контакте с кислотами или щелочами.

Примеры использования

• Закрытие пустого места в шкафе управления станком после завершения монтажа кабелей
• Уплотнение торцевой стороны шкафа в конвейерной системе
• Формирование сплошной задней стенки в распределительном щите
• Заполнение ниши при модульной сборке шкафов с чередованием щеточных и глухих панелей

Практические советы

• Перед монтажом проверьте, что размеры отверстий в раме шкафа точно соответствуют 600×210 мм - допуск не более +-1 мм
• При использовании в сочетании с щеточными панелями R5FSH убедитесь, что все элементы из одной серии - это гарантирует точное совмещение крепежных отверстий
• Для усиления герметизации в зонах примыкания к другим панелям можно использовать уплотнительные ленты - но не на самой пластине, она не имеет вводов
• Не перетягивайте крепеж - толщина стали достаточна, чтобы не деформироваться, но избыточный момент может повредить резьбу в профиле шкафа
