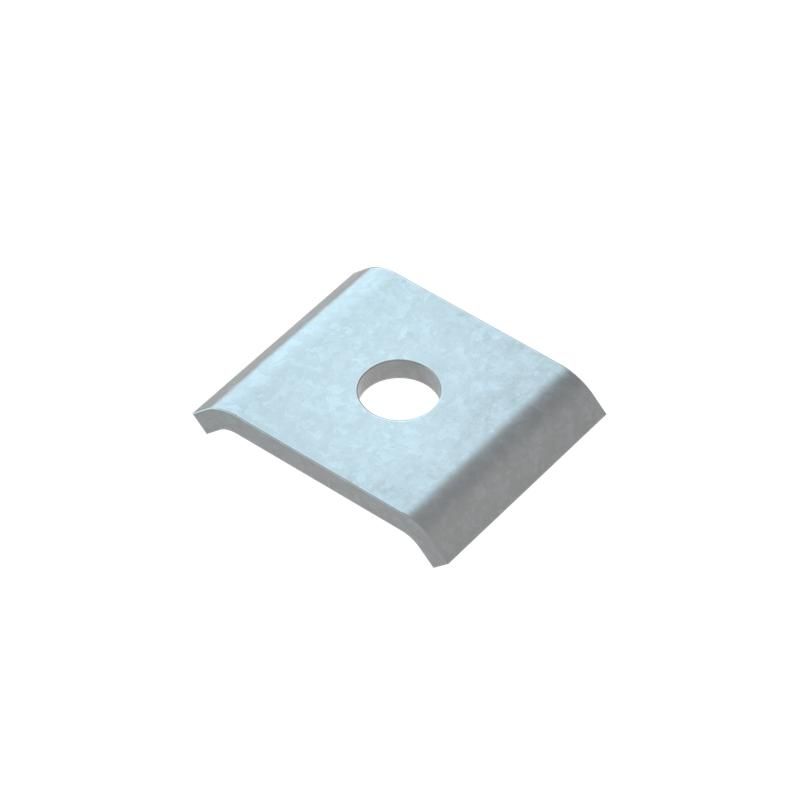

Подкладная опорная пластина POP41 КМ 41 мм для страт-профиля СИСТЕМА КМ LO24143

Подкладная опорная пластина для страт-профиля 41 мм от КМ-Профиль - это монтажный элемент, предназначенный для создания жестких и точных соединений между C-образными профилями без сварки. Артикул lo24143 обеспечивает надёжную базу для сборки каркасов, подвесов и других конструкций в помещениях.

Назначение и область применения

Подкладная опорная пластина для страт-профиля 41 мм используется для соединения и выравнивания C-образных профилей в металлоконструкциях. Она служит промежуточным звеном между профилем и крепёжными элементами - болтами, гайками, шпильками. Применяется там, где требуется прочное, но разборное соединение без сварки: например, при сборке каркасов перегородок, подвесных потолков, стоек оборудования или рам для кабельных трасс.

Технические характеристики

• Размер подкладной пластины соответствует ширине страт-профиля 41 мм - обеспечивает точную посадку без люфта;
• Изготовлена из оцинкованной стали по технологии Сендзимира - высокая коррозионная стойкость за счёт равномерного цинкового покрытия;
• Цельнолитая конструкция - не требует сборки, сразу готова к установке;
• Работает в условиях сухого воздуха и слабоагрессивных сред - согласно ГОСТ 15150-69, класс умеренного климата УХЛ;
• Не предназначена для открытых площадок, повышенной влажности или химически активных сред.

Совместимость и монтаж

Подкладная опорная пластина для страт-профиля 41 мм совместима исключительно с C-образными профилями шириной 41 мм. Для крепления используются стандартные метизы: самонарезающие винты, болты М6–М8 или шпильки с гайками. Пластину устанавливают внутрь профиля, затем через её отверстия проводят крепёж, фиксируя смежные элементы. Нет необходимости в предварительном сверлении - отверстия уже подготовлены. Монтаж выполняется вручную обычным инструментом: отвёрткой, гаечным ключом или ударным шуруповёртом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ - допускает работу в закрытых помещениях с контролируемой влажностью. Цинкование по Сендзимиру гарантирует долговечность покрытия и безопасность при контакте с другими материалами. Не содержит токсичных компонентов, не выделяет вредных веществ при нормальных температурных режимах.

Преимущества

• Устраняет необходимость в сварке - снижает время монтажа и риск повреждения профиля;
• Обеспечивает точное позиционирование - минимизирует перекосы и люфты в соединениях;
• Высокая механическая прочность - выдерживает нагрузки при сборке тяжёлых конструкций;
• Готовый к применению вид - не нуждается в доработке перед установкой;
• Запас прочности по сравнению с пластиковыми аналогами - подходит для ответственных узлов.

Ограничения применения

• Не применяется во влажных помещениях (бани, бассейны, холодильные камеры);
• Не рекомендуется для внешних конструкций - цинковое покрытие недостаточно для агрессивной атмосферы;
• Не совместима с профилями другой ширины - даже +-1 мм вызывает неплотное прилегание;
• Не предназначен для работы при температурах выше +80 C - возможна деформация материала.

Примеры использования

• Формирование вертикальных стоек для системы подвесного потолка;
• Создание рам для крепления светильников, вентиляционных каналов или трубопроводов;
• Сборка каркаса для стеновых панелей в офисных перегородках;
• Монтаж направляющих для конвейерных линий в производственных цехах;
• Фиксация распределительных щитов и корпусов автоматики на металлическом основании.

Практические советы

• Перед установкой проверьте, что профиль имеет именно 41 мм ширину - используйте штангенциркуль;
• При затяжке крепёжа не переусердствуйте - избыточный момент может деформировать тонкую сталь;
• Если планируете многократную разборку конструкции, используйте антипригарную смазку на резьбе;
• Для увеличения жёсткости можно комбинировать две пластины - одну сверху, другую снизу профиля;
• Артикул lo24143 от КМ-Профиль - единственный вариант, подходящий по геометрии к сериям страт-профилей этого бренда; другие производители могут иметь отличия в форме отверстий или толщине.
