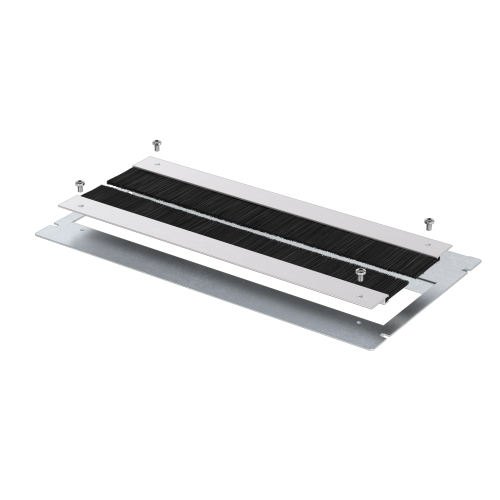

Пластина со щетками шириной 1000, глубиной 210мм | R5FSH1021 DKC - (ротация на CQE N) ДКС

Пластина со щетками шириной 1000 мм, глубиной 210 мм от DKC (ДКС), артикул r5fsh1021, предназначена для герметичного ввода кабелей в электрошкафы и корпуса, сохраняя защиту от пыли и механических воздействий. Эта пластина входит в серию RAM block и совместима с другими элементами системы.

Назначение и область применения

Пластина со щетками используется для уплотнения проходов кабелей через стенки электрических шкафов, панелей управления и распределительных устройств. Щетки обеспечивают плотный контакт с проводами, предотвращая попадание пыли, влаги и мелкого мусора внутрь корпуса. Подходит для установки на промышленном оборудовании: станках, конвейерах, системах автоматизации, где важна надежная защита от внешней среды.

Технические характеристики

• Размеры: 1000 × 210 мм
• Тип щетки: Кисть из износостойкого полиамида
• Основа пластины: Оцинкованная сталь и алюминиевый профиль
• Защитное покрытие: Оцинкованное — устойчиво к коррозии
• Материал щеток: Полиамид — высокая износостойкость, долгий срок службы

Совместимость и монтаж

Пластина со щетками r5fsh1021 легко монтируется на стандартные рамы серии RAM block. Её можно комбинировать с плоскими панелями R5FG — например, чередовать несколько щеточных пластин с цельными участками для оптимального расположения кабельных вводов. Монтаж осуществляется с помощью крепежа, предусмотренного в системе RAM block. Установка требует точного выравнивания по перфорированному профилю. Глубина 210 мм позволяет размещать пучки кабелей до 40–50 мм в диаметре без перегрузки щеток.

Преимущества

• Щетки из полиамида не повреждают изоляцию кабелей при многократных вставках/извлечениях
• Оцинкованная сталь защищает основу от ржавчины даже в условиях повышенной влажности
• Алюминиевый профиль снижает вес конструкции без потери жесткости
• Гибкая компоновка: возможность сочетать с R5FG для создания сложных панелей
• Не требует специальных инструментов для замены щеток — при износе можно заменить только часть пластины

Ограничения применения

• Не предназначен для защиты от прямого контакта с водой — не имеет IP-классификации выше IP54
• Не рекомендуется использовать в зонах с химически активной средой (кислоты, растворители)
• Максимальный диаметр кабелей ограничен геометрией щеточного поля — крупные пучки (>50 мм) могут деформировать щетины
• Не подходит для частых температурных колебаний ниже –20 °C и выше +80 °C — материал щеток теряет эластичность

Примеры использования

• Электрошкафы на заводах по производству металлоконструкций — защита от металлической стружки и пыли
• Управление конвейерными линиями в пищевой промышленности — предотвращение попадания пыли и частиц продуктов
• Панели управления насосными станциями — удержание пыли и влаги вне контроллеров
• Автоматические линии сборки — постоянное подключение/отключение тестового оборудования без потери герметичности

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 40–50 мм — иначе щетки будут слишком сильно сдавлены
• Избегайте перекручивания кабелей внутри пластины — это быстрее изнашивает щетины
• При использовании в пыльных помещениях периодически осматривайте щетки — при заметном вытирании или выпадении волокон замените модуль
• Пластина r5fsh1021 от DKC совместима с другими изделиями серии RAM block — используйте её как базовый элемент для масштабирования панелей
• Не применяйте силовые инструменты при затяжке крепежа — достаточно легкого усилия, чтобы не деформировать алюминиевый профиль
