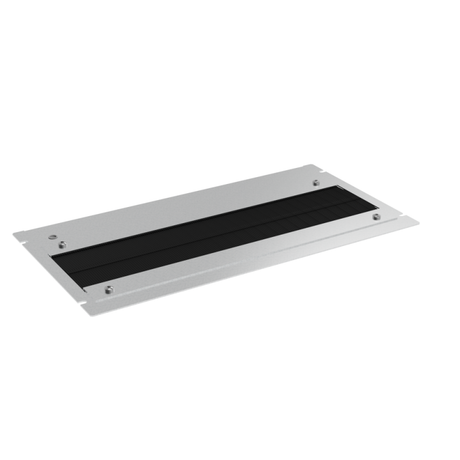

Пластина со щетками шириной 600, глубиной 210мм | 306904 КЭАЗ

Пластина со щетками шириной 600 мм, глубиной 210 мм от КЭАЗ - элемент кабельного ввода, предназначенный для герметизации проходов кабелей через металлические корпуса. Благодаря комбинации оцинкованной стали и полиамидных щеток, изделие обеспечивает надежную защиту от пыли и механических воздействий. Артикул 306904 входит в серию OptiBox M и применяется в промышленных системах управления.

Назначение и область применения

Пластина со щетками используется для уплотнения кабельных проходов в шкафах, пультах управления и корпусах оборудования. Щетки плотно обхватывают кабели, предотвращая попадание пыли, влаги и посторонних частиц внутрь устройства. Подходит для установки на стенках металлических коробов, распределительных щитов и станций автоматизации.

Технические характеристики

• Ширина: 600 мм
• Глубина: 210 мм
• Основной материал: сталь с цинковым покрытием
• Цвет: серый
• Материал щеток: полиамид
• Тип изделия: пластина для кабельного ввода

Совместимость и монтаж

Пластина со щетками шириной 600 мм, глубиной 210 мм монтируется на плоские поверхности корпусов толщиной до 5 мм. Для фиксации используются болты или заклепки через предварительно просверленные отверстия - они уже предусмотрены в конструкции. Установка возможна как вертикально, так и горизонтально. Обязательно проверьте соответствие внешнего диаметра кабеля зазорам между щетинками - слишком толстые провода могут повредить щетки или снижать степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям к защите от проникновения пыли и влаги, аналогичным IP54–IP65, благодаря плотному контакту полиамидных щеток с кабелями. Однако официальная классификация IP не указана производителем - применение в условиях повышенной влажности требует дополнительной проверки условий эксплуатации.

Преимущества

• Устойчивость к коррозии благодаря оцинкованной стали - долгий срок службы даже в агрессивных средах.
• Щетки из полиамида гибкие и износостойкие - выдерживают многократные вставки/вынимания кабелей.
• Регулярная форма пластины позволяет легко интегрировать её в стандартные корпуса OptiBox M.
• Не требует специальных инструментов для монтажа - достаточно обычных крепежных элементов.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкости - щетки не обеспечивают полную гидроизоляцию.
• Не рекомендуется для кабелей с жесткой бронированной оболочкой - она может перебивать щетины и нарушать герметичность.
• Максимальная температура окружающей среды - до +60 C; выше этого значения возможно деформирование полиамида.
• Не совместим с высокими уровнями вибрации без дополнительной фиксации корпуса.

Примеры использования

• Кабельные вводы в шкафах управления станков ЧПУ.
• Проходы для силовых и сигнальных кабелей в промышленных контроллерах OptiBox M.
• Закрытие проемов в корпусах конвейерных систем на пищевых производствах.
• Подключение кабелей к распределительным пунктам на объектах с высоким уровнем запыления.

Практические советы

• Перед установкой протестируйте плотность прилегания щеток к наиболее часто используемому типу кабеля - это гарантирует сохранение степени защиты.
• Если требуется пропустить несколько кабелей малого диаметра - расположите их равномерно, чтобы нагрузка на щетки была распределена.
• При замене кабеля не дергайте его резко - это увеличит износ щеток. Лучше слегка повернуть кабель вокруг своей оси при выводе.
• Артикул 306904 идеально сочетается с другими компонентами серии OptiBox M - можно использовать одинаковые крепежи и размеры отверстий для унификации сборки.
• Храните пластину в сухом месте - длительное воздействие влаги может вызвать образование белого налета на цинке, хотя это не влияет на функциональность.
