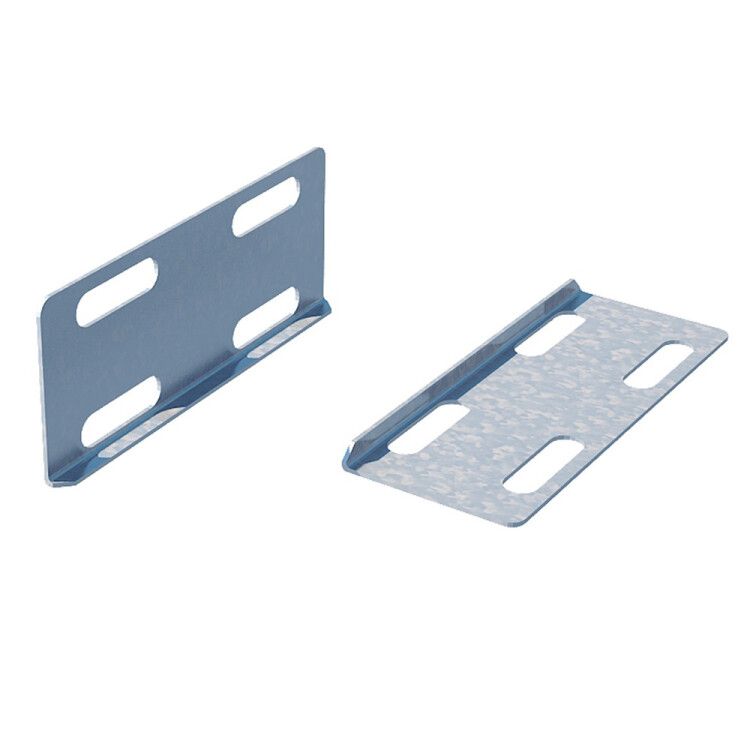

Усиливающая пластина на дно 150 мм ПЛЮС - SP150plus КМ-Профиль

Усиливающая пластина на дно 150 мм оцинкованная сталь ПЛЮС от КМ-Профиля - это элемент для усиления жесткости кабельного лотка при прокладке трасс в помещениях. Артикул sp150plus и pl1022 обеспечивают совместимость с лотками шириной 150 мм, повышая нагрузочную способность без изменения геометрии системы.

Назначение и область применения

Усиливающая пластина на дно 150 мм оцинкованная сталь ПЛЮС применяется для укрепления дна кабельных лотков при высоких механических нагрузках - например, при большом количестве кабелей, тяжелых проводах или частых обслуживаниях. Подходит для установки вдоль всей трассы или в зонах опирания на опоры. Назначена исключительно для внутреннего монтажа в сухих и слабоагрессивных средах - не предназначена для открытых площадок, сырых цехов или наружных сетей.

Технические характеристики

• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость за счет равномерного цинкового покрытия
• Толщина: 1 мм - достаточна для усиления, но сохраняет гибкость при монтаже
• Ширина: 150 мм - точно соответствует стандартным лоткам этого размера
• Тип изделия: соединительная пластина для стыка дна лотка
• Тип соединения: винтовой разъем - фиксация болтами через перфорацию
• Цвет: серый - единый с цветом оцинкованного лотка
• Огнестойкость: да - не поддерживает горение, соответствует требованиям к кабельным системам
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Пластина совместима с кабельными лотками шириной 150 мм от производителей, использующих стандартизованные габариты. Монтаж выполняется на нижнюю поверхность лотка в месте стыка двух секций или над точкой опоры. Для крепления используются саморезы или болты M4–M6, которые проходят через перфорированные отверстия. Не требуется сварка или предварительная подготовка - изделие готово к установке сразу после распаковки. Рекомендуется использовать один комплект пластин на каждые 800–1200 мм длины лотка при значительной нагрузке.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждает соответствие нормам безопасности для кабельных трасс в зданиях. Цинкование по методу Сендзимира гарантирует долговечность покрытия и безопасность при контакте с кабелями - отсутствуют выделения токсичных веществ даже при нагреве.

Преимущества

• Перфорированная конструкция снижает массу, не теряя прочности - удобнее транспортировать и монтировать
• Горячее цинкование по Сендзимиру обеспечивает равномерное и плотное покрытие - продлевает срок службы в сравнении с холодным цинком
• Не требует сварки - экономит время и снижает риск повреждения изоляции кабелей
• Серый цвет не бросается в глаза - эстетично сочетается с остальной системой
• Высокая ремонтопригодность - легко заменить при необходимости без демонтажа всего участка

Ограничения применения

• Не используется во влажных, агрессивных или химически активных средах - цинк может разрушаться при постоянном воздействии кислот, щелочей или солевых растворов
• Не предназначен для наружной эксплуатации - не выдерживает осадков, перепадов температур ниже -40C и УФ-излучения
• Не совместим с лотками других ширин - при установке на 100 мм или 200 мм лотки будет проскальзывать или не держаться
• Не заменяет основные несущие элементы - работает только как усиливающий элемент, а не как самостоятельная опора

Примеры использования

• Под лотками с большим числом силовых кабелей в серверных помещениях
• На участках перехода между этажами, где лоток опирается на одну точку
• В промышленных цехах с тяжелыми медными шинами или многожильными кабелями
• В качестве временного усиления перед модернизацией трассы

Практические советы

• Проверьте посадочный диаметр лотка - он должен точно соответствовать 150 мм; отклонение более +-2 мм вызывает люфт и снижение эффективности
• Закручивайте винты до упора, но без перегрузки - чтобы не деформировать оцинкованное покрытие
• При монтаже на длинных участках рекомендуется устанавливать пластины через каждые 1 метр - особенно если лоток заполнен на 70% и выше
• Не комбинируйте с другими типами усилителей (например, уголками) без расчета нагрузки - возможен перекос конструкции
• Храните в сухом месте - хотя материал оцинкован, длительный контакт с влагой может вызвать белый налет, который не влияет на функциональность, но портит внешний вид
