Пластина вывода кабеля для лестничных лотков осн.200 мм, в комплекте с крепёжными элементами, необходимыми монтажа | LEP20K DKC ДКС

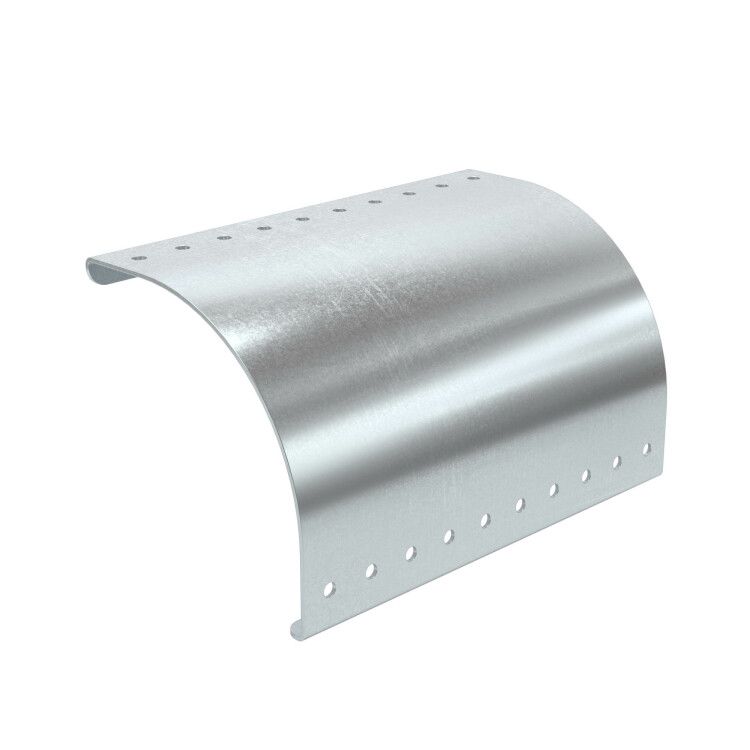

Пластина вывода кабеля для лестничных лотков основание 200 мм, в комплекте с крепёжными элементами, необходимыми для монтажа от бренда DKC (ДКС), серия L5 Combitech, предназначена для безопасного перехода кабелей между горизонтальным участком лестничного лотка и вертикальным выходом. Благодаря радиусному изгибу и оцинкованной стали, изделие защищает провода от механических повреждений и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Пластина вывода кабеля для лестничных лотков основание 200 мм, в комплекте с крепёжными элементами, необходимыми для монтажа используется там, где кабельная трасса меняет направление с горизонтального на вертикальное — например, при выходе из лотка вниз к оборудованию, шкафу или этажному распределительному щиту. Применяется в системах кабельного управления на заводах, в офисных зданиях, жилых комплексах и других местах, где установлены лестничные лотки шириной 200 мм.

Технические характеристики

• Ширина: 200 мм — соответствует стандартной ширине основания лестничных лотков серии L5 Combitech;
• Толщина материала: 2 мм — обеспечивает достаточную жёсткость для удержания кабелей без деформаций;
• Материал: сталь оцинкованная — высокая прочность и долговечность;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира — равномерное, плотное цинковое покрытие, устойчивое к коррозии даже в условиях повышенной влажности;
• Цвет: серый — совпадает с цветовой гаммой лотков серии L5 Combitech;
• Тип: вывод кабельный — предназначен исключительно для плавного изменения направления трассы, не является соединителем или ответвлением.

Совместимость и монтаж

Пластина вывода кабеля для лестничных лотков основание 200 мм, в комплекте с крепёжными элементами, необходимыми для монтажа совместима только с лестничными лотками DKC серии L5 Combitech шириной 200 мм. Крепёжные элементы (болты, гайки, шайбы) уже входят в комплект — дополнительные детали не требуются. Монтаж выполняется путём фиксации пластины к нижнему краю лотка с помощью предустановленных отверстий. Убедитесь, что внутренний радиус изгиба пластины соответствует минимальному допустимому радиусу изгиба используемых кабелей — это предотвращает перегиб и повреждение изоляции.

Преимущества

• Исключает контакт кабелей с острыми краями лотка — снижает риск повреждения изоляции;
• Горячее цинкование по методу Сендзимира гарантирует длительную защиту от ржавчины, даже в агрессивных средах;
• Удобство установки благодаря готовому комплекту крепежа — экономит время на сборке;
• Совместимость с сериями DKC — позволяет собирать единую, стандартизированную систему кабельной трассы без адаптеров.

Ограничения применения

• Не применяется с лотками другой ширины — 200 мм — строго обязательный параметр совместимости;
• Не предназначен для нагрузки свыше массы кабелей, которые можно уложить внутри лотка — не служит несущей конструкцией;
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +80 °C — материал не рассчитан на экстремальные тепловые режимы;
• Не заменяет кабельные каналы или трубы — работает только как элемент системы лестничных лотков.

Примеры использования

• Выход кабелей из лотка вниз к частотным преобразователям на производстве;
• Переход от горизонтальной трассы к распределительному щиту на этаже в торговом центре;
• Подключение кабелей к насосам, вентиляторам или другому оборудованию, расположенному ниже уровня лотка;
• Обустройство кабельных маршрутов в помещениях с высокой влажностью — например, в подвальных помещениях, парковках, котельных.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус изгиба пластины был больше минимального допустимого радиуса изгиба ваших кабелей — иначе возможны повреждения жил или изоляции;
• При использовании в сырых помещениях дополнительно контролируйте состояние оцинковки — при наличии сколов или царапин рекомендуется обработать их антикоррозийным составом;
• Не затягивайте крепёж слишком сильно — это может вызвать деформацию тонкой стали и нарушить форму радиусного изгиба;
• Пластина вывода кабеля для лестничных лотков основание 200 мм, в комплекте с крепёжными элементами, необходимыми для монтажа — часть модульной системы DKC L5 Combitech; лучше заказывать все элементы одновременно для сохранения единых технологических параметров.
