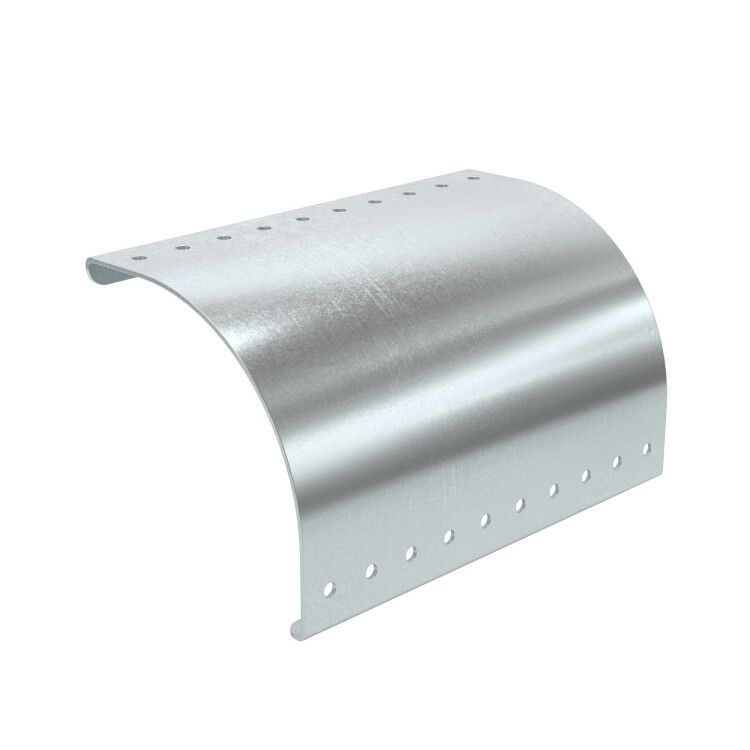

Пластина вывода кабеля для лестничных лотков осн.600 мм, горячий цинк, в комплекте с крепёжными элементами, необходимыми монтажа | LEP60KHDZ DKC ДКС

Пластина вывода кабеля для лестничных лотков основание 600 мм, горячее цинкование, комплект с крепежом DKC - это элемент системы кабельной укладки, обеспечивающий безопасный переход кабелей между горизонтальным участком лестничного лотка и вертикальным выходом. Бренд DKC предлагает эту деталь в серия L5 Combitech, артикул lep60khdz, для надежной работы в промышленных условиях.

Назначение и область применения

Пластина вывода кабеля используется там, где кабельная трасса меняет направление с горизонтального на вертикальное - например, при выходе кабелей из лестничного лотка вниз к оборудованию, шкафам или этажным распределительным пунктам. Применяется исключительно с лестничными лотками шириной основания 600 мм. Подходит для систем управления, автоматизации, энергообеспечения объектов: заводов, складов, транспортных терминалов, жилых комплексов.

Технические характеристики

• Ширина: 600 мм - соответствует стандартному шагу лестничных лотков этой габаритной группы;
• Толщина материала: 2 мм - достаточна для механической прочности при нагрузках и монтаже;
• Материал: сталь оцинкованная - обеспечивает долговечность в агрессивных средах;
• Покрытие: горячее цинкование - защищает от коррозии даже при повреждении поверхности; отличается более плотным слоем, чем электроцентирование;
• Цвет: серый - единый цветовой ряд с другими элементами серии L5 Combitech;
• Форма: радиусный изгиб - предотвращает перегиб и abrasion кабелей при проходе через край лотка.

Совместимость и монтаж

Пластина совместима только с лестничными лотками DKC серии L5 Combitech с базовой шириной 600 мм. Монтируется болтами, входящими в комплект. Крепится к нижней кромке лотка так, чтобы закругленный радиус точно выстраивал траекторию движения кабеля. Установка требует доступа снизу - рекомендуется выполнять до окончательной укладки кабелей. Недопустимо использовать с лотками других производителей или другой ширины - возможен риск деформации или некорректного зазора.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к металлическим кабельным системам для промышленного использования. Горячее цинкование соответствует ГОСТ 14918, что гарантирует срок службы свыше 25 лет в помещениях с повышенной влажностью. Отсутствие открытых острых кромок снижает риск повреждения изоляции кабелей, что соответствует нормам безопасности PUE и IEC 61537.

Преимущества

• Радиусный изгиб минимизирует механическую нагрузку на кабельную изоляцию - продлевает срок службы проводов;
• Горячеоцинкованное покрытие сохраняет целостность даже после резки или сверления во время модификаций;
• Комплект крепежа включен - не требуется доп purchases, экономит время монтажа;
• Единство дизайна с серией L5 Combitech - позволяет собирать однородную, легко обслуживаемую систему.

Ограничения применения

• Не применяется для лотков шириной менее или более 600 мм - фиксированная форма не адаптируется;
• Не предназначен для внешних установок без защиты от осадков - хотя цинк устойчив, длительное воздействие воды + грязь может вызвать накопление коррозии в местах соединений;
• Не заменяет специальные углы или повороты для силовых кабелей большего диаметра (>50 мм) - необходимо проверить минимальный радиус изгиба кабеля перед использованием;
• Не рассчитана на высокие динамические нагрузки - не следует применять как опору для оборудования или труб.

Примеры использования

• Выход кабелей питания с лестничного лотка в подвал к насосной группе;
• Переход от горизонтальной трассы на втором этаже к щитовым комнатам ниже;
• Подключение контроллеров и датчиков на конвейерах, когда лоток завершается у стенового проема;
• Устройство точек подключения в многоквартирном доме - от главного кабельного канала к этажным распределительным шкафам.

Практические советы

• Перед монтажом проверьте внутренний радиус пластины - он должен быть больше минимально допустимого радиуса изгиба используемых кабелей (обычно указано в документации к кабелю);
• Если планируется частичная резка пластины - делайте её после сборки всей системы, чтобы не нарушить равномерность цинкового покрытия;
• Закручивайте крепежи равномерно - перекос может сместить радиус и создать точки давления на кабели;
• Для длинных трасс с большим количеством кабелей - комбинируйте несколько пластин с прямыми секциями, чтобы избежать перегрузки одного перехода;
• Артикул lep60khdz всегда заказывается вместе с лотками серии L5 Combitech - другие модели не подходят по форме крепления.
