Пластина XL3 800/4000 - для комплектов от 1 до 3 DPX 250 или 630 вертикальный монтаж 24 модуля | 020620 Legrand

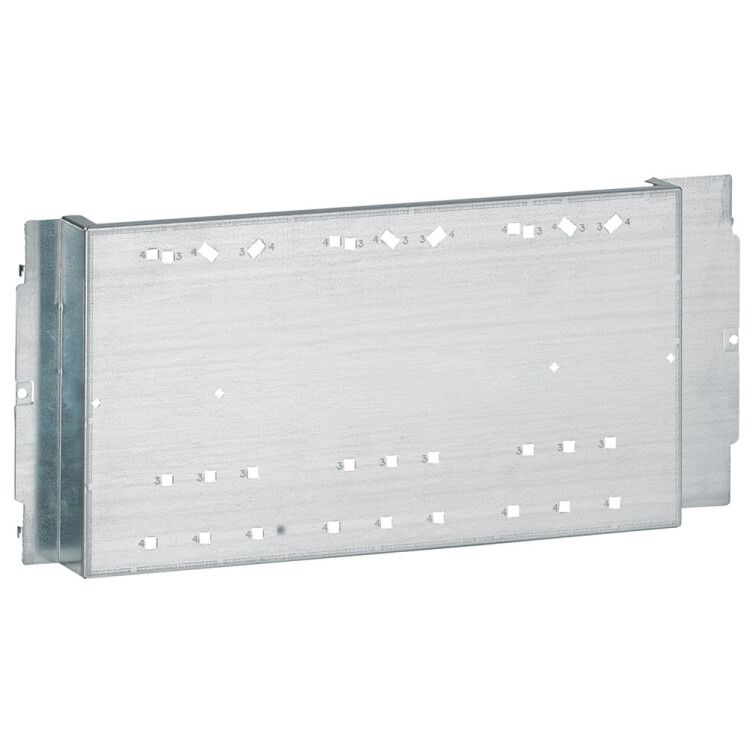

Пластина монтажная XL3 800/4000 для DPX 250/630 - металлическая основа для компактного вертикального монтажа до 24 модулей автоматических выключателей Legrand Euro серии DPX 250/630. Артикул 020620 обеспечивает надёжную фиксацию оборудования в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Пластина монтажная XL3 800/4000 предназначена для установки модульных устройств - автоматических выключателей, УЗО, контакторов и других элементов серии DPX 250/630. Подходит для вертикальной сборки шкафов управления, силовых щитов и распределительных пунктов. Часто используется на производствах, в объектах ЖКХ, торговых центрах и логистических комплексах.

Технические характеристики

• Размеры: высота 800 мм, глубина 4000 мм - позволяет разместить до 24 стандартных модулей шириной 17,5 мм каждый;
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии и механическим повреждениям;
• Перфорированная поверхность - возможность фиксации болтами, самонарезающими винтами или DIN-рейками;
• Поддерживает вертикальный монтаж - оптимальна для компактных шкафов с ограниченным горизонтальным пространством;
• Совместима с сериями DPX 250 и DPX 630 от Legrand Euro.

Совместимость и монтаж

Пластина монтажная XL3 800/4000 совместима исключительно с аппаратами серии DPX 250/630 от Legrand Euro. Для монтажа используйте стандартные крепления: болты M4–M6 через перфорированные отверстия или DIN-рейки, закрепляемые на пластине. Перед установкой проверьте соответствие габаритов корпуса щита - глубина 4000 мм требует достаточного внутреннего пространства. Не применяйте для горизонтального расположения - конструкция рассчитана только на вертикальную ориентацию.

Преимущества

• Высокая прочность стали обеспечивает долгий срок службы даже в условиях вибраций и нагрузок;
• Цинковое покрытие защищает от ржавчины в помещениях с повышенной влажностью;
• Гибкость крепления - можно использовать как базовую платформу для нескольких типов модулей;
• Удобство сборки - предварительно просверленные отверстия снижают время монтажа.

Ограничения применения

• Не предназначен для наружной установки - отсутствует степень защиты IP;
• Не совместим с модулями других производителей, кроме Legrand Euro DPX 250/630;
• Не рекомендован для использования в средах с химически активными веществами - цинк может подвергаться коррозии при длительном воздействии кислот или щелочей;
• Глубина 4000 мм требует специализированного шкафа - не подходит для стандартных бытовых щитков.

Примеры использования

• Шкаф управления насосной станцией - установка 24 автоматов для контроля двигателей;
• Щит освещения на производстве - группировка выключателей по зонам;
• Распределительный пункт в торговом центре - монтаж УЗО и автоматов по этажам;
• Линия конвейера - управление несколькими двигателями через один щит с вертикальной компоновкой.

Практические советы

• Перед заказом убедитесь, что ваш шкаф имеет глубину минимум 420 мм - требуется запас для проводов и теплоотвода;
• Используйте изолирующие прокладки между пластиной и корпусом шкафа при наличии напряжения на корпусе;
• Для удобства обслуживания располагайте часто используемые автоматы в нижней части пластины;
• Артикул 020620 - единственный вариант этой модели; другие размеры XL3 имеют другую маркировку;
• Проверяйте целостность цинкового слоя после транспортировки - при повреждении покрытия обработайте место антикоррозийным составом.
