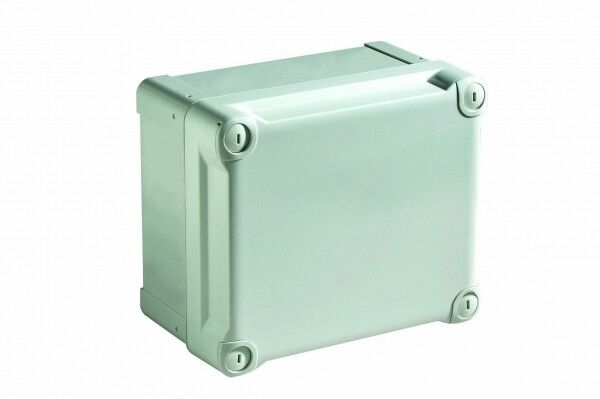

Коробка распределительная ОП 192х164х105мм IP66 SchE NSYTBP241912H APC

Коробка распределительная пластиковая 192x164x105 мм IP66 от Schneider Electric (серия THALASSA, артикул nsytbp241912h) предназначена для защиты электрооборудования в сложных условиях — от пыли, брызг воды и механических повреждений. Подходит для открытой установки на стену, особенно там, где важна надёжность и долговечность.

Назначение и область применения

Эта коробка используется для размещения и защиты небольших электрических и электронных устройств, которые не требуют частого доступа: контроллеры, реле, терминалы, преобразователи частоты, системы автоматизации. Применяется в промышленных зонах, на улице, в помещениях с повышенной влажностью, рядом с морскими объектами, на конвейерах, насосных станциях и в системах молниезащиты.

Технические характеристики

• Размеры корпуса: 192 × 164 × 105 мм
• Глубина внутреннего пространства: 120 мм
• Материал корпуса: ударопрочный пластик
• Степень защиты: IP66 — полная герметичность от пыли и мощных струй воды из любого направления
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Класс защиты от поражения током: II — двойная или усиленная изоляция, заземление не требуется
• Количество кабельных вводов: 2 (не включены, необходимо докупить)
• Цвет: RAL 7035 (светло-серый)
• Толщина стенок: 12 мм
• Крышка: закрытого типа, фиксируется четырьмя пластиковыми невыпадающими винтами
• Подходит для молниезащиты: да

Совместимость и монтаж

Коробка рассчитана на открытую установку на вертикальную поверхность. Для крепления используются предварительно подготовленные отверстия в задней стенке. Глубина монтажа 120 мм позволяет разместить компактные элементы управления, но не подходит для больших модулей или силовой аппаратуры. Корпус цельнолитой — не собирается из деталей, что исключает риск деформации при сборке. Крышка крепится через уплотнение, обеспечивая сохранение степени защиты IP66 даже после многократного открывания.

Безопасность и стандарты

Изделие соответствует требованиям стандарта UL 508A для промышленных контрольных шкафов. Класс защиты II гарантирует безопасность при работе без заземления. Конструкция не содержит проводящих металлических элементов, снижая риск возникновения замыканий. Подтверждённая стойкость к механическим нагрузкам (IK08) делает её подходящей для сред с возможными столкновениями или случайным воздействием.

Преимущества

• Высокая степень защиты IP66 — идеальна для агрессивных сред: морской воздух, дождь, пыль, химические брызги
• Пластиковый корпус не ржавеет, не проводит ток, устойчив к коррозии и большинству химических веществ
• Четыре невыпадающих винта крышки — не потеряются при демонтаже, легко затягиваются руками
• Ударопрочность IK08 — выдерживает жесткие условия производства и транспортировки
• Совместима с другими изделиями серии THALASSA — можно комбинировать с аналогичными коробками для создания многосекционных решений
• Легко поддаётся доработке: можно сверлить отверстия, нарезать резьбу, крепить дополнительные крепёжные точки

Ограничения применения

• Не предназначен для установки внутри щитов или других шкафов — только открытая монтажная схема
• Внутренний объём ограничен: максимальная глубина 120 мм — не подходит для крупных модулей, например, ПЛК с большим числом I/O-карт
• Кабельные вводы не входят в комплект — их нужно приобрести отдельно
• Не имеет встроенной вентиляции — при длительной работе нагревающихся устройств требуется внешнее охлаждение или принудительная вентиляция
• Не рекомендовано использование в местах постоянного погружения в воду — IP66 не равно IP68

Примеры использования

• Защита микроконтроллеров на уличном освещении
• Размещение датчиков температуры и давления на трубопроводах в морском порту
• Коробка для реле времени на конвейере в пищевой промышленности
• Щиток для сигнализации аварийных ситуаций на производстве с высокой запылённостью
• Обвязка молниезащиты на кровле здания — благодаря совместимости с системами громоотвода

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене — они должны точно соответствовать размерам корпуса
• Выбирайте кабельные вводы с учётом диаметра используемых кабелей — стандартные размеры M20 или G½
• При необходимости доработки корпуса используйте обычные инструменты для пластика: свёрла по дереву/пластму, метчики для резьбы
• Не перетягивайте винты крышки — пластик может треснуть; достаточно усилия, чтобы плотно прилегала уплотнительная прокладка
• Для условий с экстремальной влажностью или солёным туманом дополнительно обрабатывайте места крепления антикоррозийным спреем
• Артикул nsytbp241912h — часть серии THALASSA, поэтому все комплектующие (винты, уплотнители, крепёжные планки) легко найти в каталоге Schneider Electric
