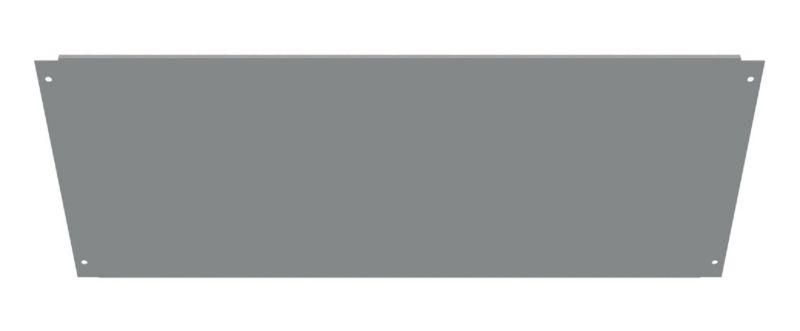

Пластрон FORT глухой высотой 150мм для шкафа шириной 1000мм (2шт.) EKF PROxima - FGP15100

Пластрон глухой высотой 150 мм для шкафа шириной 1000 мм (2шт.) - комплектный элемент защиты от случайного прикосновения к токоведущим частям внутри шкафов серии EKF PROxima. Устанавливается на переднюю панель шкафа FGP15100 для обеспечения безопасности персонала при обслуживании и ремонте.

Назначение и область применения

Пластрон глухой используется для закрывания открытых участков передней панели шкафа, предотвращая доступ к внутренним элементам: автоматическим выключателям, контакторам, клеммникам и другим устройствам. Применяется исключительно в шкафах серии EKF PROxima шириной 1000 мм. Подходит для промышленных объектов: заводов, насосных станций, распределительных пунктов, где требуется повышенная безопасность согласно нормам ПУЭ и ГОСТ Р 51321.1.

Технические характеристики

• Высота: 150 мм
• Рассчитан на установку в шкаф шириной 1000 мм
• Количество в комплекте: 2 штуки
• Материал: сталь с порошковым покрытием
• Цвет: RAL 7035 (серый)
• Степень защиты шкафа при установленном пластроне: IP31 / IP54 (зависит от основного корпуса)

Совместимость и монтаж

Пластрон совместим только с шкафами серии EKF PROxima модели FGP15100. Крепится с помощью стандартных крепёжных отверстий на передней раме шкафа. Монтаж выполняется без инструментов: пластрон фиксируется защёлками и дополнительно зажимается винтами M4, входящими в комплект. Перед установкой убедитесь, что все провода и устройства находятся вне зоны установки. После монтажа проверьте плотность прилегания - щели между пластроном и рамой не должны превышать 2–3 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) по защите от прикосновения. Обеспечивает класс защиты IP3X (защита от предметов диаметром более 2,5 мм) при условии правильной установки. Соответствует требованиям сейсмостойкости 8 баллов по шкале MSK, как и весь шкаф серии EKF PROxima.

Преимущества

• Закрывает опасные зоны без необходимости демонтажа оборудования
• Не требует сверления или доработки корпуса
• Устойчив к механическим повреждениям благодаря стальной основе и порошковому покрытию
• Совпадает по цвету и фактуре с остальным корпусом шкафа
• Предназначен для многократного монтажа/демонтажа

Ограничения применения

• Не применяется в шкафах других серий или брендов
• Не предназначен для установки на шкафы шириной менее 1000 мм или более 1200 мм
• Не заменяет дверь - не обеспечивает герметичность, не является элементом запирания
• Не рекомендуется использовать в условиях постоянного воздействия воды, масел или агрессивных химических сред

Примеры использования

• Защита верхнего ряда автоматов в силовом шкафе на производстве
• Перегородка над клеммными колодками в пультах управления
• Закрытие свободного пространства после удаления модулей в уже смонтированном шкафу
• Обустройство зон обслуживания в НКУ с током до 4000 А

Практические советы

• При заказе убедитесь, что ваш шкаф - именно модель FGP15100, а не другой размер. Пластрон не подойдёт даже к шкафу той же серии, но с шириной 800 мм.
• Установка двух пластронов в одном шкафу возможна только при наличии двух отдельных зон, которые необходимо закрыть. Не используйте один пластрон дважды.
• Перед первым монтажом протестируйте положение пластрона без затяжки винтов - он должен легко входить в направляющие.
• При длительной эксплуатации периодически осматривайте защёлки и крепёж - коррозия или деформация могут снижать эффективность защиты.
