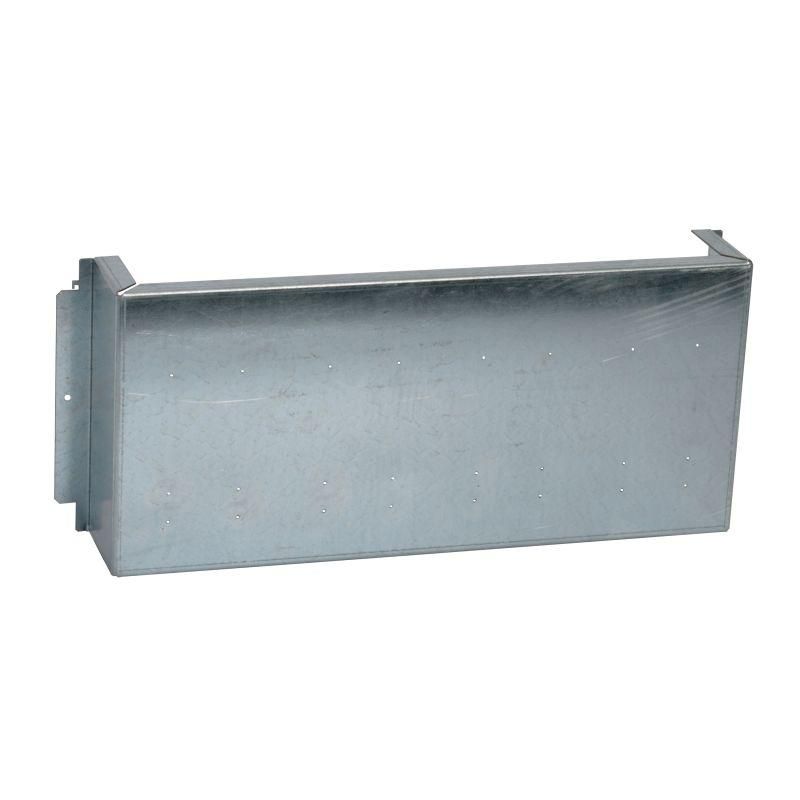

Плата для вертикального АВ 630 16M Leg 338720 Legrand

Плата для вертикального автоматического выключателя 630 16M от Legrand Euro - элемент крепления, предназначенный для установки автоматических выключателей серии XL3 S в вертикальном исполнении. Артикул 338720 обеспечивает надёжную фиксацию оборудования в распределительных щитах с жесткими требованиями к компактности и доступу.

Назначение и область применения

Плата используется для монтажа вертикальных автоматических выключателей мощностью до 630 А в сериях XL3 S. Применяется в промышленных и коммерческих распределительных щитах, где требуется плотная укладка аппаратов, экономия места и удобный доступ к рычагам управления. Подходит для систем автоматизации, цеховых щитов, станций управления и объектов с ограниченным пространством.

Технические характеристики

• Тип изделия: плата крепления
• Перфорация: есть - позволяет фиксировать плату болтами или заклепками к основанию щита
• Материал: сталь
• Защитное покрытие: оцинкованное - повышает коррозионную стойкость в условиях повышенной влажности и агрессивной среды
• Совместима с автоматическими выключателями Legrand XL3 S, номиналом 630 A

Совместимость и монтаж

Плата 338720 совместима исключительно с автоматическими выключателями серии XL3 S. Установка выполняется на предварительно подготовленную поверхность внутри шкафа. Перфорированные отверстия позволяют закрепить плату саморезами или М4 болтами. После монтажа платы выключатель вставляется в направляющие и защёлкивается механически - никаких дополнительных креплений не требует. Обязательно проверьте соответствие габаритов выключателя и платы перед установкой.

Преимущества

• Увеличивает плотность компоновки в щите за счёт вертикального расположения выключателей
• Оцинкованное покрытие снижает риск окисления даже в сырых помещениях
• Жёсткая стальная конструкция минимизирует вибрацию и люфт при частых операциях включения/выключения
• Интегрирована в экосистему Legrand XL3 S - гарантирует точное совпадение посадочных мест и механической совместимости

Ограничения применения

• Не подходит для горизонтальных выключателей или моделей других серий
• Не предназначен для наружной установки - не имеет защиты IP
• Работает только с выключателями номиналом до 630 А; для более высоких токов требуется другая платформа
• Не заменяет DIN-рейку - применяется только как базовая опора для вертикальных устройств

Примеры использования

• Щит управления насосной станцией с несколькими вертикальными выключателями 630 А
• Цеховой распределительный пункт с ограниченной глубиной шкафа
• Аппараты в зонах с высокой запылённостью, где важна долговечность металлической основы
• Обновление старых щитов с заменой выключателей на новые модели XL3 S

Практические советы

• Перед монтажом проверьте, что выключатель Legrand XL3 S действительно соответствует типу 630 16M - отличаются по форме контактов и механизму фиксации
• При использовании нескольких плат в одном щите соблюдайте равномерный шаг между ними для удобства обслуживания
• Оцинкованное покрытие не требует дополнительной антикоррозийной обработки, но избегайте контакта с медью - возможна гальванопара
• Плата 338720 не является частью самого выключателя - её необходимо заказывать отдельно при комплектации нового щита
