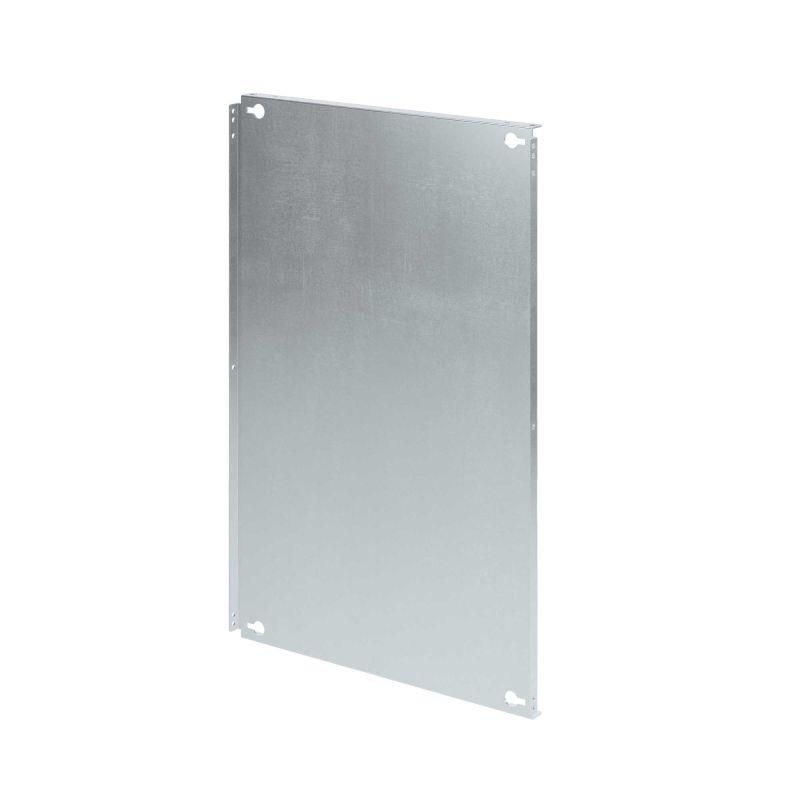

Монтажная плата частичная для шкафа CQE (ВхШ) 800x300 мм | R5PPS8003 DKC ДКС

Монтажная плата частичная для шкафа CQE (ВхШ) 800x300 мм DKC - элемент сборки распределительных шкафов, обеспечивающий надёжную фиксацию аппаратуры на раме. Произведённая из оцинкованной стали, эта плата совместима с сериями RAM block и используется в системах управления и автоматизации. Артикул r5pps8003 соответствует сплошному исполнению.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 800x300 мм DKC применяется для крепления электрооборудования внутри силовых и управляющих шкафов. Подходит для установки автоматических выключателей, контакторов, реле, модулей ввода/вывода и других устройств, требующих жёсткой фиксации. Частично закрывает боковую стенку шкафа, обеспечивая удобный доступ к задней части оборудования. Используется в промышленных системах: на станках, конвейерах, в системах АСУ ТП, энергообъектах и объектах ЖКХ.

Технические характеристики

• Размеры: высота 800 мм, ширина 300 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: есть - позволяет использовать самонарезающие винты и крепёж с гайками
• Исполнение: сплошное (R5PPS) - указано в артикуле r5pps8003
• Серия: RAM block

Совместимость и монтаж

Плата совместима со шкафами серии CQE и другими конструкциями, поддерживающими стандартные размеры монтажных планок. Крепится к вертикальным направляющим шкафа с помощью болтов или специальных кронштейнов. Установка возможна как на боковые стороны, так и на центральные рейки. Для заземления предусмотрены готовые точки подключения - достаточно подвести провод заземления к одному из контактных площадок. Комплект поставки включает саму плиту и необходимые крепёжные элементы: болты, гайки, шайбы.

Безопасность и стандарты

Произведена в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленного оборудования. Оцинкованное покрытие соответствует ГОСТ 14918. Нагрузочная способность рассчитана на вес до 25 кг равномерно распределённой нагрузки. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая жесткость благодаря толщине 2 мм - предотвращает деформацию под тяжёлым оборудованием
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Готовые места для заземления снижают время монтажа и повышают безопасность
• Сплошная поверхность исключает риск попадания инструмента между отверстиями
• Поддерживается стандартная система крепления - легко заменить на аналогичные детали

Ограничения применения

• Не предназначен для внешнего монтажа - не имеет защиты IP и не рассчитан на воздействие осадков
• Не подходит для установки в шкафах с нестандартными размерами - требует точного соответствия 800×300 мм
• Сплошная форма (R5PPS) не позволяет проходить кабелям через отверстия - для прокладки проводов используйте перфорированный вариант R5PPP
• Не рекомендуется применять в местах с постоянным воздействием химически активных паров - оцинковка может разрушаться при длительном контакте с кислотами

Примеры использования

• Фиксация автоматических выключателей и тепловых реле в щите управления насосной станцией
• Установка PLC-модулей и I/O-карт в шкафу системы автоматизации производства
• Крепление преобразователей частоты на боковой стенке шкафа CQE
• Замена повреждённой монтажной пластины в старом шкафе с сохранением существующего крепления

Практические советы

• Проверьте посадочные отверстия на шкафу перед установкой - они должны точно совпадать с крепёжными отверстиями на плате
• Если нужна прокладка кабелей внутрь шкафа - выбирайте перфорированную версию R5PPP, а не эту (r5pps8003)
• При использовании в сыром помещении проверяйте целостность цинкового слоя после монтажа - при повреждении обработайте края антикоррозийным составом
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию стали толщиной 2 мм
• Артикул r5pps8003 - это именно сплошная плата; если вам нужны отверстия - ищите R5PPP8003
