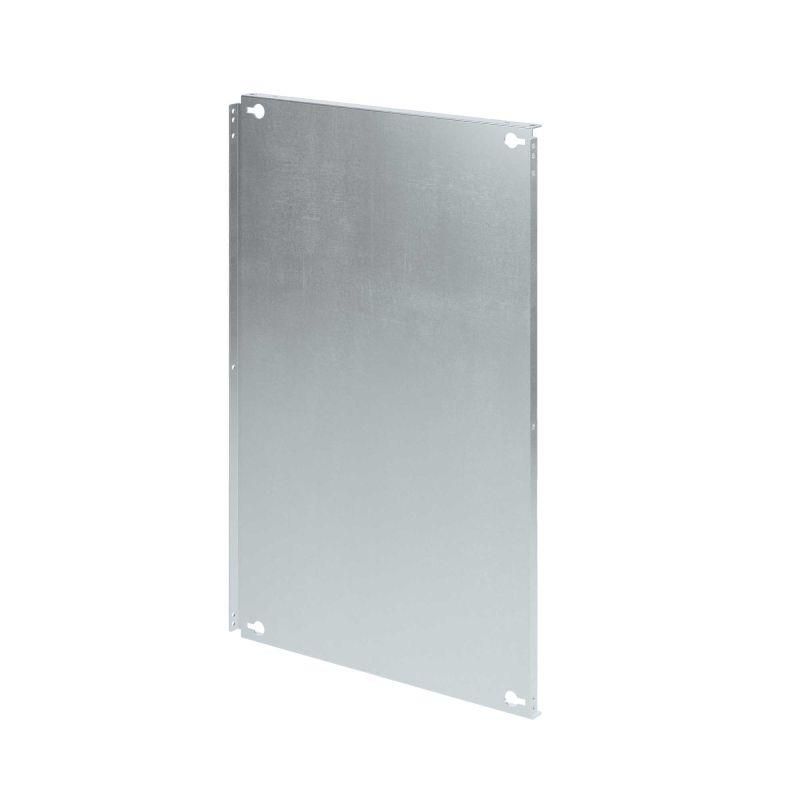

Монтажная плата частичная для шкафа CQE (ВхШ) 800x400 мм | R5PPS8004 DKC ДКС

Монтажная плата частичная для шкафа CQE (ВхШ) 800x400 мм DKC - элемент сборки распределительных щитов, обеспечивающий надёжную фиксацию аппаратуры внутри шкафа. Произведённая из оцинкованной стали, эта плата совместима с сериями RAM block и используется в системах автоматизации, где важны прочность и удобство монтажа.

Назначение и область применения

Монтажная плата частичная для шкафа CQE (ВхШ) 800x400 мм DKC применяется для крепления электрооборудования внутри силовых и управляющих шкафов. Подходит для установки автоматических выключателей, контакторов, реле, модулей ввода/вывода и других устройств, требующих жёсткой фиксации на вертикальной поверхности. Частично используемые платы позволяют экономить место и снижают вес конструкции по сравнению со сплошными аналогами.

Технические характеристики

• Размеры: высота 800 мм, ширина 400 мм
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - наличие отверстий позволяет гибко располагать крепёж и проводить воздушный поток
• Исполнение: перфорированное (серия R5PPP); доступна также сплошная версия (R5PPS)
• Комплектация: плата + монтажные аксессуары (болты, гайки, шайбы)

Совместимость и монтаж

Плата совместима с рамками и каркасами шкафов серии CQE. Крепится к боковым стенкам шкафа и монтажным рейкам с помощью стандартных крепёжных элементов, входящих в комплект. Отличается возможностью быстрой установки без сверления - отверстия уже выполнены с шагом, соответствующим типовым размерам оборудования. Для заземления предусмотрено специальное контактное соединение с корпусом шкафа через болтовую точку.

Преимущества

• Увеличенная площадь крепления - до 0,32 м², что позволяет размещать крупногабаритные устройства
• Оцинкованное покрытие повышает долговечность в агрессивных средах
• Перфорация снижает массу и улучшает теплоотдачу
• Готовый набор аксессуаров исключает необходимость докупать крепёж отдельно
• Совместима с другими элементами серии RAM block - обеспечивает единый стандарт сборки

Ограничения применения

• Не предназначен для установки в открытых помещениях без защиты от осадков
• Не рекомендуется использовать в качестве основного несущего элемента при нагрузках выше 50 кг
• Подходит только для шкафов с внутренними размерами, соответствующими 800×400 мм; не заменяет полноформатные платы
• Запрещено применять в средах с постоянным воздействием кислот, щелочей или хлора - цинк может разрушаться

Примеры использования

• Щит управления насосной станцией - крепление реле времени, термозащиты и преобразователя частоты
• Автоматизированный конвейер - установка PLC, I/O-модулей и предохранителей
• Распределительный шкаф на производстве - монтаж автоматов, контакторов и клеммных колодок
• Системы HVAC - размещение контроллеров температуры и реле вентиляторов

Практические советы

• Проверьте посадочные размеры оборудования перед монтажом - отверстия в перфорации имеют стандартный шаг, но не все устройства подходят под них
• При использовании нескольких плат в одном шкафе соблюдайте равномерное распределение нагрузки
• Для усиленной защиты от коррозии в сырых помещениях допускается дополнительная обработка кромок герметиком
• Артикул r5pps8004 соответствует именно этой модели - не путайте с R5PPS (сплошная плата), которая имеет другую маркировку
• Плата DKC (ДКС) легко комбинируется с продуктами других производителей, если используются стандартные DIN-рейки и крепёж M4–M6
