Плата монтажная для шкафов CQE N ВхШ 2200 x 600 мм | R5NPCE2260 DKC ДКС

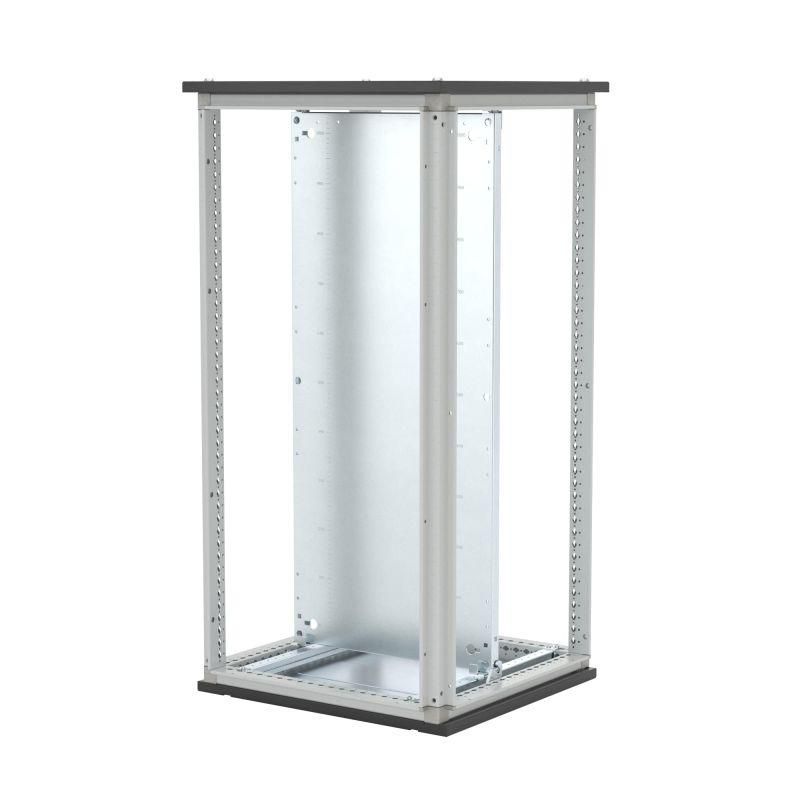

Плата монтажная для шкафов CQE N ВхШ 2200x600 мм - элемент конструкции шкафа DKC серии RAM block, предназначенный для равномерного распределения нагрузки от установленного оборудования. Артикул r5npce2260 обеспечивает надёжную основу для монтажа устройств внутри шкафов CQE N.

Назначение и область применения

Плата монтажная используется для фиксации и удержания тяжёлого электрооборудования внутри шкафов CQE N. Она заменяет собой отдельные кронштейны и позволяет компактно размещать устройства на одной поверхности. Подходит для установки частотных преобразователей, автоматических выключателей, контакторов, модульных устройств и других элементов, требующих жесткой опоры.

Технические характеристики

• Размеры: высота 2200 мм, ширина 600 мм
• Толщина материала: 2–3 мм (зависит от ширины платы)
• Номинальная нагрузка: 600 кг
• Материал: сталь с антикоррозийным покрытием
• Форма: прямоугольная, с перфорацией для крепления
• Совместима со шкафами серии CQE N бренда DKC

Совместимость и монтаж

Плата r5npce2260 рассчитана исключительно на использование в шкафах CQE N. Крепится к раме шкафа с помощью болтов через предварительно просверленные отверстия. Для правильной установки необходимо совпадение расположения крепёжных точек на плате и профилях корпуса. Установка возможна как вертикально, так и горизонтально - в зависимости от внутренней компоновки шкафа. Перед монтажом проверьте соответствие габаритов шкафа и платы - отклонение более чем +-5 мм может затруднить фиксацию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в соответствии с ГОСТ Р МЭК 61439-1. Выдерживает механические нагрузки в рамках заявленной номинальной ёмкости 600 кг. Не содержит опасных материалов согласно RoHS.

Преимущества

• Увеличивает прочность конструкции шкафа за счёт равномерного распределения веса оборудования
• Обеспечивает единый уровень монтажа всех устройств - удобство при обслуживании и диагностике
• Заменяет несколько отдельных креплений, снижает время сборки
• Стандартные размеры позволяют использовать её в типовой комплектации шкафов CQE N

Ограничения применения

• Не для шкафов других серий - например, CQF или CQS
• Не рекомендовано применение вне закрытых металлических шкафов - открытое размещение повышает риск деформации
• Не предназначена для работы в условиях постоянного воздействия воды, химически активных сред или экстремальных температур выше +60 C
• При использовании с оборудованием массой свыше 600 кг требуется усиление конструкции

Примеры использования

• Установка частотного преобразователя мощностью 55 кВт в шкафу управления насосной станцией
• Крепление группы автоматических выключателей и тепловых реле в распределительном шкафе цеха
• Монтаж контроллеров PLC и I/O-модулей в автоматизированной линии производства

Практические советы

• Перед монтажом проверьте, что все оборудование, которое будет крепиться на плату, имеет одинаковый шаг крепления - это избавит от необходимости доработки отверстий
• При установке тяжёлых устройств используйте дополнительные усиливающие уголки на нижнем краю платы
• Не допускайте сосредоточенной нагрузки на одном участке - распределяйте вес равномерно по всей площади
• Артикул r5npce2260 можно комбинировать с другими платами этой же серии для удлинения рабочего поля - например, при установке длинных рядов оборудования
• Проверяйте наличие зазора между платой и задней стенкой шкафа - он необходим для провода и теплообмена
