Плата монтажная для шкафов CQE N ВхШ 1600 x 600 мм | R5NPCE1660 DKC ДКС

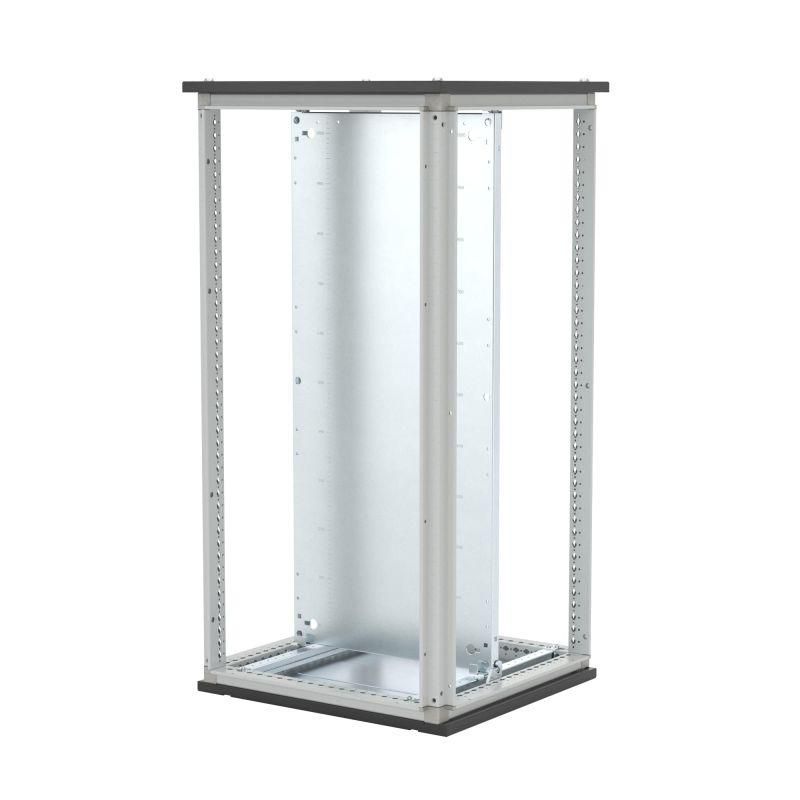

Плата монтажная для шкафов CQE N ВхШ 1600x600 мм от DKC (ДКС) - элемент конструкции шкафа серии RAM block, предназначенный для надёжной фиксации тяжёлого оборудования внутри электротехнических щитов. Артикул r5npce1660 соответствует стандартным габаритам и допустимой нагрузке 600 кг.

Назначение и область применения

Плата монтажная для шкафов CQE N ВхШ 1600x600 мм используется для крепления тяжелых компонентов: преобразователей частоты, автоматических выключателей, реле, силовых модулей и других устройств, требующих прочной базовой поверхности. Применяется в промышленных шкафах управления, системах автоматизации и релейной защиты. Подходит для объектов с повышенными требованиями к механической устойчивости - заводские линии, насосные станции, энергообъекты, морские и речные установки.

Технические характеристики

• Габариты: 1600 × 600 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Толщина: 2–3 мм (зависит от ширины платы; для данного размера - 3 мм)
• Номинальная статическая нагрузка: до 600 кг
• Общая нагрузка на шкаф: до 1 тонны
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Виброустойчивость: класс M40 (соответствует IEC 60068-2-64)
• Степень защиты шкафа: IP65 (при использовании с другими элементами серии RAM block)
• Сертификаты: Российский морской регистр судоходства (РМРС), Российский речной регистр (РКО)

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block CQE N. Устанавливается на сварной каркас шкафа - нижняя часть рамы уже имеет подготовленные точки крепления. Перфорация выполнена в два уровня: верхний слой - для легких компонентов, нижний - для тяжелых. Крепление осуществляется через стандартные отверстия под болты M6–M8. Для точного монтажа проверьте соответствие посадочных отверстий на оборудовании и на плате. Не используйте с другими сериями шкафов - несовпадение крепежных отверстий и жесткости каркаса может привести к деформации.

Безопасность и стандарты

Плата изготовлена из стали с цинковым покрытием, что снижает риск коррозии и продлевает срок службы в агрессивных средах. Соответствует требованиям безопасности для промышленного электрооборудования. Сертифицирована РМРС и РКО - позволяет применять в морских и речных судовых системах. Выдерживает вибрацию и сейсмические воздействия, что делает её безопасной для установки в зонах с высокой сейсмической активностью.

Преимущества

• Высокая несущая способность - 600 кг на плату позволяют устанавливать даже крупные преобразователи и распределительные устройства
• Двухуровневая перфорация даёт гибкость в расположении оборудования - можно комбинировать тяжёлое и лёгкое оборудование в одном шкафе
• Цинкование увеличивает долговечность в помещениях с высокой влажностью или температурными колебаниями
• Интеграция в систему RAM block - все элементы (двери, стенки, крыша) проектировались как единый комплекс, обеспечивающий целостность конструкции
• Поддерживается широкий ассортимент аксессуаров - легко заменить или доработать шкаф без переделок

Ограничения применения

• Не предназначен для самостоятельного использования - работает только как часть шкафа CQE N серии RAM block
• Не рекомендуется использовать вне закрытых помещений без дополнительной внешней защиты - хотя покрытие оцинкованное, длительное воздействие осадков и солнца может повредить металл
• Запрещено нагружать более 600 кг - превышение вызывает прогиб, нарушение геометрии и возможное повреждение внутреннего оборудования
• Не подходит для шкафов с другим типом каркаса - отличаются размеры и система крепления

Примеры использования

• Электрощит управления насосной станцией - установлены частотники, контакторы, термореле
• Щит релейной защиты на подстанции - размещены реле времени, тока, напряжения
• Шкаф автоматизации технологического участка на заводе - тяжёлые контроллеры, блоки питания, дроссели
• Морское оборудование - шкафы на судах, где требуется сейсмостойкость и защита от солёной влаги

Практические советы

• Перед монтажом проверьте, чтобы все отверстия на плате совпадали с крепёжными точками вашего оборудования - особенно важно для импортных устройств
• При установке тяжёлых компонентов (например, частотника >150 кг) равномерно распределяйте вес между двумя уровнями перфорации
• Используйте антивибрационные прокладки под оборудование - это повысит надёжность работы в условиях постоянной вибрации
• При сборке шкафа следите за плотностью уплотнителей - они влияют на достижение степени защиты IP65
• Артикул r5npce1660 - один из самых популярных в линейке DKC. Хорошо зарекомендовал себя в запасах и на складах - доступен в большом количестве
