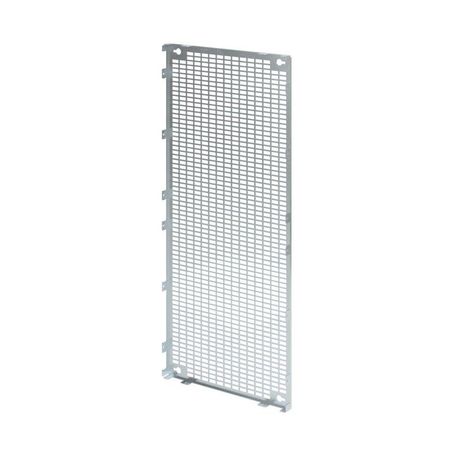

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 1400x600 мм | R5LPP1406 DKC ДКС

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 1400x600 мм от DKC (ДКС), артикул r5lpp1406, предназначена для фиксации электрооборудования внутри распределительных шкафов. Изготовлена из оцинкованной стали, совместима с системой RAM block, обеспечивает устойчивую базу для крепления устройств и быстрый доступ к заземлению.

Назначение и область применения

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 1400x600 мм используется для внутренней установки аппаратуры в силовых и автоматизированных шкафах. Подходит для крепления модулей, контакторов, реле, автоматических выключателей, преобразователей частоты и других элементов управления. Применяется в промышленных системах: на станках, конвейерах, в системах вентиляции, насосных станциях и распределительных пунктах.

Технические характеристики

• Размеры: 1400 мм (высота) × 600 мм (глубина)
• Материал: сталь с оцинкованным покрытием
• Толщина материала: 2 мм
• Тип перфорации: да (стандартный шаг отверстий)
• Исполнение: перфорированное (серия R5LPP)
• Совместимо с сериями: RAM block

Совместимость и монтаж

Плата крепится к боковой стенке шкафа с помощью стандартных крепёжных отверстий. Совместима с шкафами, поддерживающими монтаж на полную или промежуточную высоту. Для фиксации оборудования используются клипсы C KLIP - они обеспечивают прочное и удобное соединение с перфорацией. Монтажная плата имеет встроенные точки заземления, что позволяет быстро соединить корпуса установленных устройств с контуром заземления шкафа без дополнительных проводов.

Безопасность и стандарты

Оцинкованное покрытие защищает плату от коррозии в условиях повышенной влажности и агрессивной среды. Соответствует требованиям к долговечности и электробезопасности для промышленного оборудования. Не содержит материалов, запрещённых в соответствии с RoHS.

Преимущества

• Универсальная перфорация позволяет гибко располагать оборудование без сверления
• Оцинкованная сталь повышает срок службы в сравнении с обычной сталью
• Встроенная система заземления снижает время монтажа и исключает риск плохого контакта
• Поддерживается системой RAM block - совместима с другими элементами крепления DKC
• В комплекте уже есть все необходимые монтажные аксессуары

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рассчитана на механические нагрузки выше нормативных для типового электрооборудования
• Требует использования специальных клипс C KLIP для надёжного крепления; самонарезающие винты не гарантируют устойчивости
• Не подходит для шкафов с глубиной менее 600 мм - возможен контакт с задней стенкой

Примеры использования

• Фиксация частотных преобразователей в шкафу управления насосной станцией
• Установка реле времени и терморегуляторов в системе вентиляции
• Крепление автоматических выключателей и УЗО в щите распределения энергии
• Монтаж контроллеров PLC и I/O-модулей в автоматизированных линиях

Практические советы

• Проверьте перед монтажом, чтобы глубина шкафа была не меньше 600 мм - иначе оборудование будет задевать заднюю стенку
• Используйте только клипсы C KLIP для крепления к перфорации - другие крепежи могут деформировать отверстия
• При установке нескольких плат на одной стороне шкафа соблюдайте равномерное распределение веса оборудования
• Плата r5lpp1406 - часть серии R5LPP; если нужна сплошная версия, выбирайте R5LPS
• При замене старых плат убедитесь, что новые соответствуют тем же размерам и типу крепления - особенно важно для модульных шкафов
