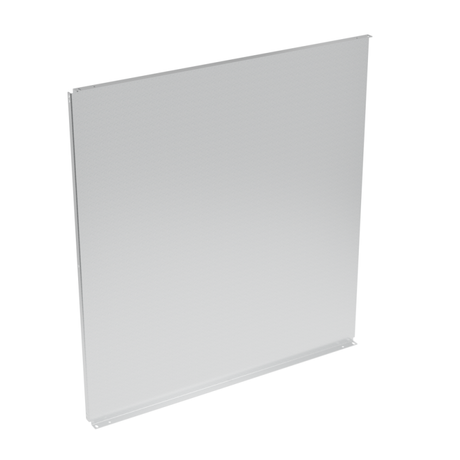

Плата монтажная секционная В=300мм для шкафов OptiBox M Ш=400мм КЭАЗ 307544

Плата монтажная секционная В=300мм, Ш=400мм для шкафов OptiBox M КЭАЗ - это жесткая основа для компактного и надёжного крепления аппаратов автоматики и силового оборудования внутри шкафов управления серии OptiBox M. Артикул 307544 обеспечивает точную совместимость с конструкцией шкафа, упрощая сборку и обслуживание.

Назначение и область применения

Плата монтажная используется для фиксации устройств внутри шкафов управления: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода. Подходит для промышленной автоматизации - на станках, конвейерах, системах вентиляции и насосных станциях. Применяется исключительно в составе шкафов OptiBox M КЭАЗ, где служит базовой платформой для сборки распределительных щитов.

Технические характеристики

• Размеры: высота 300 мм, ширина 400 мм
• Толщина материала: 2 мм
• Материал: оцинкованная сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип крепления: монтируется на направляющие шкафа OptiBox M, не требует сверления

Совместимость и монтаж

Плата предназначена исключительно для шкафов OptiBox M КЭАЗ. Она крепится к вертикальным профилям корпуса с помощью специальных зажимов - без болтов и сверления. Установка занимает несколько минут: достаточно вставить плату в пазы и зафиксировать замками. Совместима со всеми типоразмерами монтажных планок и DIN-рейок, которые используются в этой серии шкафов. Не подходит для других серий шкафов, даже от КЭАЗ.

Безопасность и стандарты

Изготовлена из стали, соответствующей требованиям ГОСТ 14918 и ГОСТ 17017. Оцинкованное покрытие обеспечивает антикоррозийную стойкость в соответствии с классом защиты C3 по ISO 12944. Материал не горюч и не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку от тяжёлых аппаратов до 15 кг на одну плату
• Устойчивость к коррозии благодаря двухслойному цинковому покрытию
• Стандартные габариты позволяют использовать готовые решения по компоновке
• Не деформируется при температуре от –25C до +60C
• Ускоряет сборку шкафа - не требуется предварительная разметка

Ограничения применения

• Не применяется вне шкафов OptiBox M - несовместима с другими сериями КЭАЗ и конкурентами
• Не предназначена для установки на открытых площадках или во взрывоопасных средах
• Не рекомендуется использовать в местах с постоянными вибрациями выше 10 Гц без дополнительной демпфирующей прокладки
• Запрещено сверление или резка платы - нарушается целостность защитного слоя и снижается срок службы

Примеры использования

• Шкаф управления насосной станцией - крепление реле уровня, контакторов и терморегуляторов
• Автоматизированный участок конвейера - установка PLC, импульсных реле и блоков питания
• Щит освещения в производственном цеху - монтаж автоматов и таймеров

Практические советы

• Перед монтажом проверьте, что направляющие шкафа OptiBox M не имеют деформаций - иначе плита не войдёт плотно
• Если используете тяжёлое оборудование (например, ЧРП), распределите вес между двумя соседними платами
• При необходимости можно дополнительно закрепить плату саморезами через отверстия в боковых кромках - но только после согласования с проектом
• Не устанавливайте плату вблизи источников тепла (выходы нагревательных элементов) - риск потери цинкового слоя
• Артикул 307544 - единственный подходящий вариант для шкафов OptiBox M с внутренней шириной 400 мм; другие размеры недоступны в данной серии
