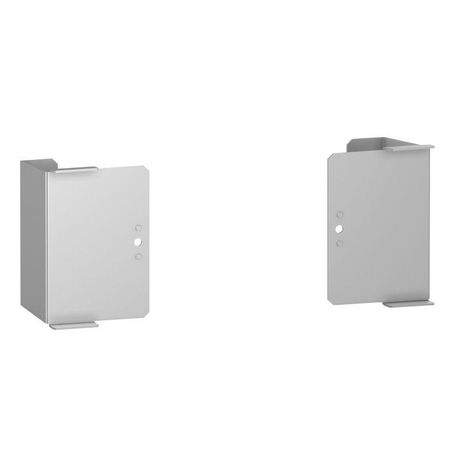

Плата на центральной стойке АВ 630 3P Leg 339622 Legrand

Плата центральная напряжения АВ 630 3P от Legrand Euro - компонент распределительной системы, предназначенный для фиксации и коммутации проводов в трехфазных сетях до 630 А. Артикул 339622 используется в промышленных щитах серии XL3 S.

Назначение и область применения

Плата центральная напряжения АВ 630 3P служит для равномерного распределения тока между несколькими выходными автоматическими выключателями или контакторами в одном физическом модуле. Она позволяет избежать множественных ответвлений от шины, упрощает сборку щита и снижает риск ошибок при подключении. Применяется в силовых распределительных устройствах промышленных объектов - на заводах, в насосных станциях, системах вентиляции и других местах, где требуется надежный и компактный способ соединения трёх фаз.

Технические характеристики

• Тип изделия: плата центрального распределения
• Фазность: 3P (три фазы)
• Номинальный ток: 630 А
• Материал корпуса: сталь
• Покрытие: необработанная поверхность - без антикоррозийного слоя
• Цвет: серый
• Перфорация: есть - для крепления болтами или самонарезающими винтами

Совместимость и монтаж

Плата центральная напряжения АВ 630 3P совместима с аппаратами серии XL3 S от Legrand. Для установки требуется монтаж на DIN-рейку или жестко закрепить через перфорацию в стенке шкафа. Подключение выполняется с помощью болтовых зажимов - входные и выходные кабели должны иметь соответствующую площадь сечения, указанную в документации к оборудованию. Учитывайте, что плата не имеет собственной защиты - она работает только как проводящий элемент внутри уже защищённой системы.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и тепловой стойкости, предъявляемым к комплектным устройствам класса IP20. Отсутствие защитного покрытия требует обязательного размещения внутри герметичного или закрытого электрошкафа - использование вне помещения или во влажной среде запрещено.

Преимущества

• Уменьшает количество точек соединения в щите - повышает надёжность цепи
• Обеспечивает одинаковое распределение нагрузки по всем трём фазам
• Перфорированная конструкция упрощает фиксацию и адаптацию под различные типы шкафов
• Совместима с широким спектром аппаратов серии XL3 S - легко заменяется при ремонте

Ограничения применения

• Не предназначен для работы вне закрытых электрошкафов - отсутствует защита от пыли и влаги
• Не содержит изоляционных элементов - все части находятся под потенциалом сети
• Не допускается применение в условиях повышенной коррозии без дополнительной защиты корпуса
• Подходит только для постоянного тока до 630 А; не рассчитана на импульсные нагрузки выше номинала

Примеры использования

• Распределение питания от главного автомата 630 А на три группы двигателей в цехе
• Подключение частотных преобразователей к одной трёхфазной шине в системе управления конвейера
• Центральное распределение фаз в распределительном пункте (РП) производственного участка

Практические советы

• Проверьте соответствие сечения кабелей и момент затяжки болтов - перегрев возможен при недостаточном усилии
• Из-за отсутствия покрытия рекомендуется дополнительно обработать места крепления противокоррозийной смазкой при монтаже в агрессивной среде
• При использовании в составе щита XL3 S - используйте оригинальные крепёжные элементы Legrand для обеспечения плотного контакта
• Не применяйте плату как самостоятельный коммутационный элемент - всегда сочетайте её с защитными автоматами или предохранителями
