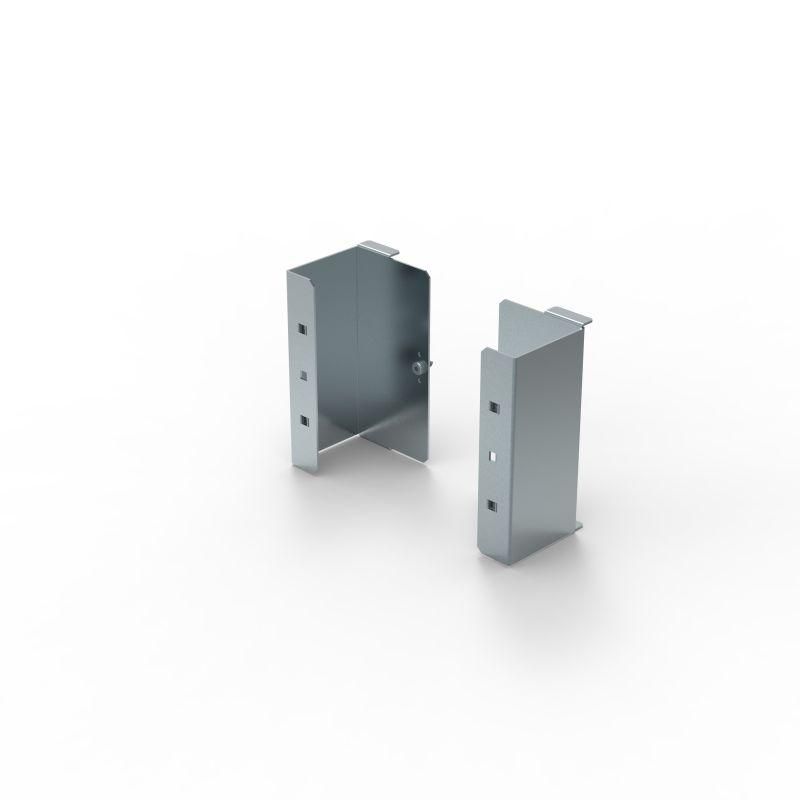

Плата на центральной стойке АВ 630 4P/4Pд Leg 339612 Legrand

Плата на центральной стойке автоматического выключателя 630 4P/4Pд от Legrand Euro - элемент крепления для установки автоматических выключателей серии XL3 S на центральные стойки распределительных щитов. Артикул 339612 обеспечивает надёжную фиксацию устройств с током 630 А, четырёхполюсного исполнения, в промышленных и коммерческих электроустановках.

Назначение и область применения

Плата предназначена для механического крепления автоматических выключателей на центральных стойках шкафов и щитов. Подходит для модульных систем, где требуется компактная и жёсткая фиксация аппаратов защиты. Применяется в распределительных устройствах промышленных объектов, энергообъектах, насосных станциях и других местах, где используются выключатели серии XL3 S с номиналом 630 А и четырьмя полюсами.

Технические характеристики

• Тип изделия: плата крепления
• Материал: сталь
• Защитное покрытие: оцинкованное - устойчиво к коррозии в условиях повышенной влажности
• Перфорация: есть - позволяет крепить плату к стойкам болтами или заклёпками
• Цвет: серый
• Поддерживаемые выключатели: Legrand XL3 S, 630 A, 4P / 4Pд

Совместимость и монтаж

Плата совместима исключительно с автоматическими выключателями Legrand XL3 S номиналом 630 А и четырёхполюсным исполнением (4P или 4Pд). Устанавливается на центральную стойку щита с помощью перфорированных отверстий. Для монтажа требуются стандартные крепёжные элементы - болты M5 или M6, в зависимости от толщины стойки. Не применяется для боковых стоек или универсальных направляющих. Перед установкой проверьте соответствие габаритов выключателя и зазора между полюсами - плата не регулируется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней сборки электрощитов. Материал и покрытие обеспечивают электрическую изоляцию и предотвращают возникновение коротких замыканий за счёт равномерного распределения нагрузки. Соответствует нормам IEC 61439 для компонентов распределительных устройств.

Преимущества

• Увеличивает жесткость сборки щита - снижает риск деформации при вибрации
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Фиксирует выключатель точно по оси, что упрощает подключение шин и кабелей
• Не требует специального инструмента для установки

Ограничения применения

• Не подходит для выключателей других серий - даже если они имеют аналогичный номинал
• Не используется для однополюсных или трёхполюсных аппаратов - форма крепления рассчитана только на 4P/4Pд
• Не предназначен для наружной установки - не имеет IP-защиты
• Не рекомендуется применять в щитах с высокой степенью вибрации без дополнительного демпфирования

Примеры использования

• Центральная стойка в промышленном щите управления насосной станцией с 4P-выключателями 630 А
• Распределительный щит на заводе, где установлены несколько выключателей Legrand XL3 S 630A
• Щиты для питания крупных двигателей, где важна точная фиксация и доступ к контактам

Практические советы

• Перед монтажом убедитесь, что толщина центральной стойки позволяет использовать болты через перфорацию - оптимальная толщина до 3 мм
• При использовании нескольких плат на одной стойке соблюдайте интервал не менее 80 мм между ними для удобства обслуживания
• Не затягивайте крепёж слишком сильно - это может повредить резьбу в стали или деформировать корпус выключателя
• Плата 339612 - часть системы Legrand XL3 S; для полной совместимости используйте также оригинальные шины и клеммы этой же серии
