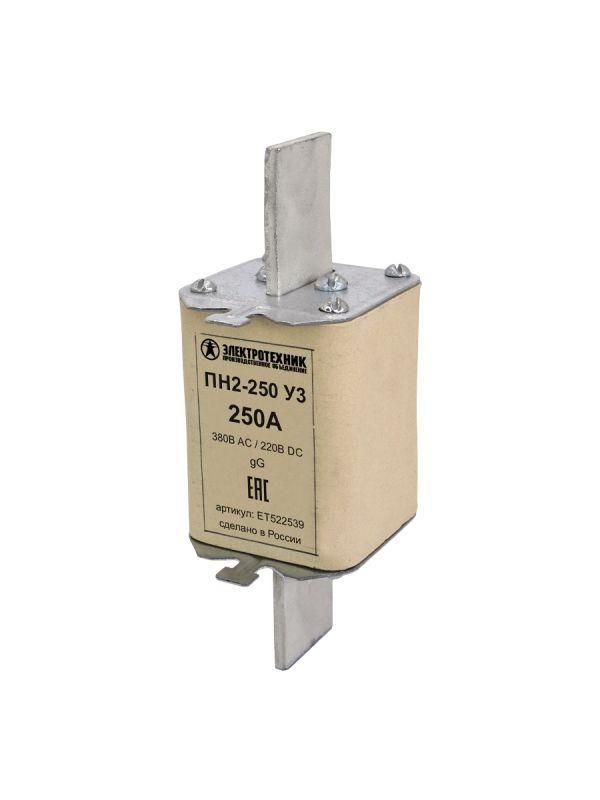

Плавкая вставка ПН2-250 У3 на 250А, медные ножи (ЭТ) | ET522539 Электротехник

Плавкая вставка ПН2-250 У3 на 250А, медные ножи от бренда Электротехник - это промышленный предохранитель с ножевой конструкцией для защиты оборудования от перегрузок и коротких замыканий в сетях до 380 В переменного и 220 В постоянного тока. Артикул et522539 предназначен для стационарной установки в силовые цепи.

Назначение и область применения

Плавкая вставка ПН2-250 У3 на 250А, медные ножи используется для защиты электрооборудования в промышленных системах: распределительных щитах, пускателях, контакторах, станках, конвейерах и других устройствах, работающих от трехфазного переменного тока 380 В/50–60 Гц или постоянного тока до 220 В. Предназначен для быстрого отключения цепи при аварийных токах - перегрузках и коротких замыканиях.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение переменного тока: до 380 В
• Номинальное напряжение постоянного тока: до 220 В
• Частота: 50 и 60 Гц
• Тип плавкого элемента: gG - универсальная защитная характеристика
• Материал токоведущих элементов: электротехническая медь марки М1
• Тип контактов: ножевые
• Способ присоединения: болтовой
• Изоляционные материалы: неподдерживающие горение пластмассы
• Фиксация плавкого элемента: точечная сварка к медным ножам
• Напайка: оловянная на медном элементе для стабильной характеристики срабатывания

Совместимость и монтаж

Плавкая вставка ПН2-250 У3 на 250А, медные ножи совместима с коммутационными аппаратами и предохранительными рубильниками, имеющими габариты под стандартную ножевую вставку серии ПН2. Для монтажа требуется выключенный и обесточенный участок сети. Ножи вставки устанавливаются в зажимы аппарата и фиксируются болтами - проверьте соответствие ширины и глубины посадочных мест. Не допускается использование с другими сериями предохранителей без подтверждения совместимости.

Безопасность и стандарты

Плавкая вставка ПН2-250 У3 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60269-1 для предохранителей класса gG. Конструкция исключает распространение пламени благодаря использованию самозагасающихся материалов. Применение меди М1 и точечной сварки гарантирует минимальное переходное сопротивление и безопасную работу даже при длительных нагрузках.

Преимущества

• Высокая надежность за счет медных ножей и точечной сварки - снижают риск нагрева и окисления контактов
• Широкий диапазон защитной характеристики gG - эффективно реагирует как на кратковременные скачки, так и на длительные перегрузки
• Устойчивость к возгоранию - материал корпуса не поддерживает горение, повышает безопасность в условиях повышенной температуры
• Стабильность параметров - оловянная напайка обеспечивает воспроизводимые времятоковые характеристики
• Легкий доступ для замены - ножевая форма позволяет быстро менять вставку без демонтажа всей системы

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока
• Не рекомендован для частых операций включения/выключения - предназначен только для защиты, а не для управления
• Не подлежит ремонту - после срабатывания требует обязательной замены
• Не использовать в средах с агрессивными химическими веществами или высокой запыленностью без дополнительной защиты корпуса
• Работает только в закрытых устройствах - открытый монтаж недопустим

Примеры использования

• Защита частотных преобразователей на производстве
• Автоматические линии сборки с двигателями мощностью до 110 кВт
• Щиты питания насосных станций и компрессоров
• Цепи зарядки аккумуляторных батарей постоянного тока
• Распределительные пункты на заводах с трехфазным питанием

Практические советы

• Перед заменой всегда проверяйте соответствие тока нагрузки и номинала вставки - 250 А не следует заменять меньшим значением без расчета
• Проверяйте состояние контактных площадок перед установкой новой вставки ПН2-250 У3 - окислы и деформации снижают срок службы
• Затягивайте болты равномерно и с усилием, указанным в руководстве аппарата - переусилие может повредить медные ножи
• Не используйте вставки с поврежденными или потемневшими ножами - даже если они не сработали, внутренняя целостность может быть нарушена
• Храните в сухом месте, избегая воздействия влаги и перепадов температур - это сохраняет качество медных контактов
