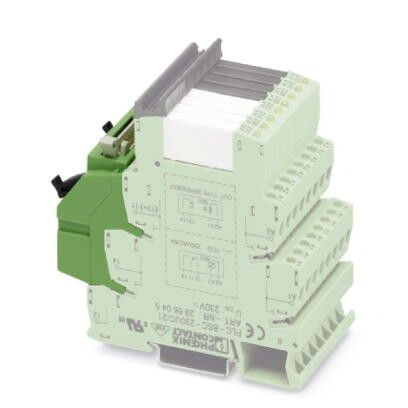

Подсоединение к системе PLC-V8/FLK14/IN | 2296553 Phoenix Contact

Подсоединение к системе PLC-V8/FLK14/IN от Phoenix Contact — это компактный соединительный элемент, предназначенный для надёжного подключения сигнальных цепей к модулям ввода/вывода системы PLC-V8. Артикул 2296553 обеспечивает быстрый и безопасный монтаж в промышленной автоматизации.

Назначение и область применения

Подсоединение к системе PLC-V8/FLK14/IN используется для физического подключения проводов к разъёмам платформы PLC-V8. Он служит переходником между внешними устройствами (датчиками, исполнительными механизмами) и контроллером. Применяется в системах автоматизации на заводах, в логистике, на конвейерах и в машиностроении, где требуется частая замена или обслуживание подключений.

Технические характеристики

• Тип: Подключение к системе PLC-V8/FLK14/IN
• Производитель: Phoenix Contact
• Артикул: 2296553
• Совместимо с: Серийным разъёмом FLK14 системы PLC-V8
• Максимальное количество контактов: 14
• Тип подключения: Клеммная колодка с винтовым зажимом
• Рабочее напряжение: до 250 В переменного тока / 250 В постоянного тока
• Рабочий ток: до 2 А на контакт

Совместимость и монтаж

Подсоединение к системе PLC-V8/FLK14/IN устанавливается исключительно на базовые модули серии PLC-V8 с интерфейсом FLK14. Для монтажа необходимо:

• Выключить питание системы перед установкой;
• Закрепить устройство на DIN-рейке через защёлку;
• Подключить провода к клеммам — максимальное сечение жилы 2,5 мм²;
• Затянуть винты равномерно, избегая перегрузки;
• Убедиться, что штекер FLK14 плотно вставлен в основной модуль PLC-V8.

Не используйте адаптеры или переходники — они нарушают герметичность и снижают надёжность соединения.

Безопасность и стандарты

Подсоединение к системе PLC-V8/FLK14/IN соответствует требованиям IEC 61131-2 и EN 60947-5-1. Конструкция защищает от случайного прикосновения к токоведущим частям. Устройство рассчитано на работу в условиях промышленной среды с допустимой температурой от –25 °C до +60 °C.

Преимущества

• Интерфейс FLK14 позволяет менять подключения без перепайки или перепрошивки контроллера.
• Клеммы с винтовым зажимом обеспечивают прочную фиксацию даже при вибрациях.
• Цветовая маркировка контактов ускоряет диагностику и обслуживание.
• Фиксация на DIN-рейке исключает смещение при эксплуатации.

Ограничения применения

• Не предназначен для подключения силовых цепей выше 2 А.
• Не работает с другими сериями PLC, кроме V8.
• Не рекомендовано использование во взрывоопасных зонах без дополнительной защиты.
• Не следует применять в средах с высокой запылённостью без корпуса IP54+.

Примеры использования

• Подключение датчиков положения на автоматической линии сборки.
• Присоединение энкодеров к входам контроллера на конвейере.
• Обеспечение быстрого доступа к сигналам для сервисного персонала на оборудовании с частым техобслуживанием.

Практические советы

• Перед первым подключением проверьте соответствие номера контакта на PLC-V8/FLK14/IN и на схеме управления.
• Используйте одножильные медные провода — многожильные требуют предварительной опрессовки.
• При длительной работе в условиях повышенной влажности регулярно осматривайте клеммы на окисление.
• Храните запасные экземпляры PLC-V8/FLK14/IN (артикул 2296553) — они часто выходят из строя при частых демонтажах.
