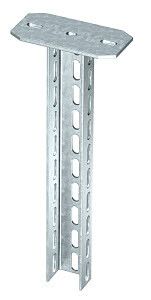

Подвесная стойка с траверсой 70x50x500 (US 7 K 50 FT) | 6339077 OBO Bettermann

Стойка подвесная с траверсой 70x50x500 мм от OBO BETTERMANN (артикул us 7 k 50 ft / 6339077) - это металлическая несущая конструкция для крепления оборудования на потолках и стенах в промышленных объектах. Уникальная форма U-профиля с жестко приваренной траверсой обеспечивает устойчивую фиксацию даже при значительных нагрузках.

Назначение и область применения

Стойка подвесная с траверсой предназначена для вертикального крепления тяжелых элементов: шкафов управления, распределительных щитов, кабельных лотков, трубопроводов и другого оборудования. Применяется в энергетике, машиностроении, химической и пищевой промышленности, где требуется надежная и долговечная система подвеса. Подходит для установки внутри помещений и в защищенных зонах с высокой влажностью или риском механических воздействий.

Технические характеристики

• Тип изделия: U-образная стойка с приваренной траверсой
• Габаритные размеры: 70 × 50 мм (высота профиля × ширина)
• Длина: 500 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - равномерное антикоррозийное покрытие повышенной прочности
• Несущая способность: 3,5 кН (эквивалентно ~350 кг статической нагрузки)
• Исполнение: U-профиль с жестко сваренной траверсой - исключает необходимость сборки на месте
• Реестр РФ: 1367\24\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению в ядерной и радиационно опасной среде
• Тип по классификации OBO: US 7 K 50 FT

Совместимость и монтаж

Стойка подвесная с траверсой совместима со всеми стандартными крепежными системами OBO BETTERMANN: анкерами, болтами M8–M12, кронштейнами и крепежными планками. Монтаж выполняется через отверстия в траверсе - они уже просверлены и готовы к использованию. Для фиксации к потолку применяются анкерные болты или химические анкеры, в зависимости от типа основания (бетон, железобетон, кирпич). Нагрузка должна распределяться равномерно; не рекомендуется точечное крепление на одном участке профиля. Кабели и трубопроводы крепятся к боковым граням U-профиля с помощью кабельных зажимов или хомутов.

Безопасность и стандарты

Стойка соответствует требованиям ГОСТ Р 50571 и EN 61537 для электромонтажных конструкций. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 (по ISO 12944). Лицензия Росатома подтверждает безопасность применения в условиях, требующих контроля радиационной и технологической безопасности. Сертификат реестра промышленной продукции РФ №1367\24\2023 гарантирует легализованную продукцию для государственных и коммерческих проектов в России.

Преимущества

• Жестко приваренная траверса исключает люфт и снижает риск деформации при нагрузке
• Горячее цинкование увеличивает срок службы до 25+ лет в агрессивных средах
• Высокая несущая способность (3,5 кН) позволяет использовать вместо нескольких более слабых стоек
• Уже подготовленные отверстия в траверсе экономят время монтажа
• Соответствие лицензии Росатома открывает доступ к специализированным объектам (АЭС, научные центры, военные объекты)

Ограничения применения

Не предназначен для эксплуатации в открытых наружных условиях без защиты от осадков - хотя цинк устойчив к коррозии, длительное воздействие воды и солевых растворов может снизить срок службы. Не используется как опора для динамических нагрузок (вибрационное оборудование без демпферов). Температурный диапазон ограничен: не рекомендовано использование ниже –40 C и выше +80 C без дополнительной термостойкой изоляции. Не заменяет несущие конструкции здания - только вспомогательную подвесную систему.

Примеры использования

• Подвеска распределительного щита 100 кг на потолке в цехе АЭС
• Фиксация кабельного лотка шириной 400 мм в подвале химического завода
• Крепление воздуховода или трубопровода к перекрытию в медицинском учреждении
• Установка светильников в помещениях с высокой влажностью (например, мойки в пищеблоке)

Практические советы

• Перед монтажом проверьте, что посадочная площадка (потолок/стена) выдерживает расчетную нагрузку - 3,5 кН на одну стойку
• Используйте анкера с запасом прочности минимум 1,5× от рабочей нагрузки
• При групповой установке нескольких стоек соблюдайте шаг не менее 1,2 метра между центрами
• Для длинных трасс используйте несколько стоек подвесных с траверсой - не удлиняйте профиль путем сварки или соединения
• Проверьте наличие сертификатов и лицензий перед закупкой - особенно для объектов с контролируемым доступом
